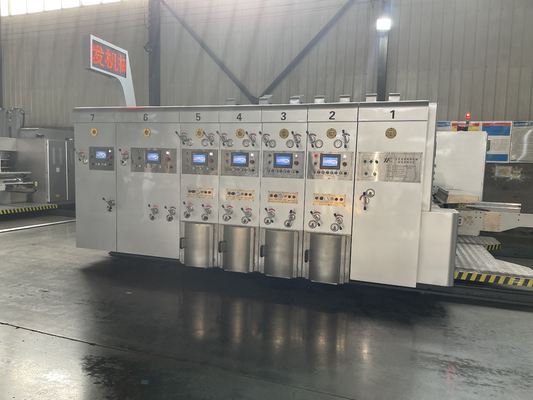

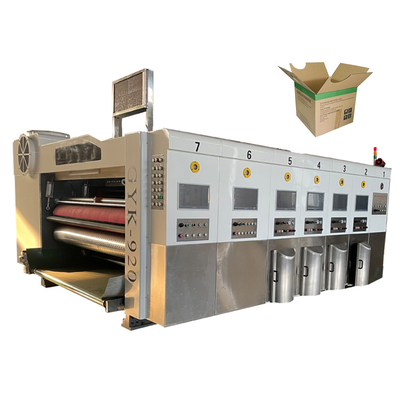

GYM-A 1628 Three Colors Slotting and Die cutting Machine

Ⅰ.Εξάρτημα τροφοδοσίας:

1. Τροφοδότης μολύβδου:

1) Σύστημα τροφοδοσίας μολύβδου τύπου τροχών τεσσάρων σειρών, εύκολη λειτουργία, υψηλή ακρίβεια.

2) Οι τροχοί μπροστινής ακμής υιοθετούν το εμπορικό σήμα Maxdura από την Ταϊβάν, ανθεκτικό στη φθορά.

3) Ανεμιστήρας 7,5 kw, βοηθητική τροφοδοσία χαρτιού με αναρρόφηση αέρα, σύμφωνα με τον βαθμό κάμψης της σανίδας, ρυθμιζόμενος όγκος αέρα για εξασφάλιση ομαλή τροφοδοσία χαρτιού.Μεταβλητή συχνότητα ελέγχου της έντασης του αέρα.

4) Οι θέσεις του αριστερού και του δεξιού διαφράγματος ρυθμίζονται ηλεκτρικά από τη βιδωτή ράβδο, η οποία είναι βολική και γρήγορη στη ρύθμιση.Η θέση της άνω και κάτω απόστασης του μπροστινού διαφράγματος ρυθμίζεται χειροκίνητα χωριστά.

5) Με τη λειτουργία παράλειψης τροφοδοσίας, επιλέξτε τη λειτουργία παράλειψης τροφοδοσίας σύμφωνα με τις ανάγκες για να διασφαλίσετε την επεξεργασία σανίδας μεγάλου μεγέθους.Η ανύψωση χαρτιού και η πτώση χαρτιού υιοθετούν τον κύλινδρο για να ωθήσουν τη δράση γρήγορα και να εξοικονομήσουν προσπάθεια.

6) Το μηχάνημα υποδοχής υιοθετεί τον έλεγχο μετατροπής συχνότητας την εκκίνηση του μηχανήματος, λειτουργεί ομαλά και μπορεί να εξοικονομήσει το 30% της ενέργειας.

7) Εξοπλισμένος ο διακόπτης ελέγχου interlock που είναι συνδεδεμένος με τη μονάδα κοπής μήτρας, για να πραγματοποιήσει επείγουσα διακοπή, διακοπή τροφοδοσίας ή συνέχιση της τροφοδοσίας, τρέξιμο προς τα εμπρός και προς τα πίσω, jog φάσης κάθε μονάδας και πιο ανθρωποποιημένη λειτουργία.

8) Το πίσω πλαίσιο χαρτιού μπορεί να ελέγξει ηλεκτρικά την κίνηση θέσης, να επιταχύνει τη ρύθμιση.

9) Συσκευή αφαίρεσης σκόνης: εξοπλισμένη με υψηλής ποιότητας βούρτσα και ανεμιστήρα αφαίρεσης σκόνης 4 kw, μπορεί να αφαιρέσει ακαθαρσίες στην επιφάνεια εκτύπωσης του χαρτονιού σε μεγάλες ποσότητες και να βελτιώσει την ποιότητα εκτύπωσης.

10) Χειροκίνητη ρύθμιση της θέσης του πίσω διαφράγματος.

11) Μετρητής τροφοδοσίας χαρτιού, ορίστε και εμφανίστε την ποσότητα παραγωγής.

2 .Διαχωρισμός μονάδων και συνδυασμός .

1) Διαχωρισμός μονάδας ηλεκτρικού ελέγχου και συνδυασμός με ένα κουδούνι συναγερμού και ο συναγερμός θα ηχεί συνεχώς κατά τη διάρκεια του κινούμενου ταξιδιού για να διασφαλιστεί η ασφάλεια των χειριστών.

2) ο άξονας μετάδοσης είναι εξοπλισμένος με συμπλέκτη ασφαλείας για την αποφυγή ζημιάς του μηχανήματος λόγω κακής λειτουργίας (όταν το μηχάνημα δεν είναι κλειδωμένο, το μηχάνημα υποδοχής δεν μπορεί να ξεκινήσει τη λειτουργία του).

3) Πνευματική διάταξη κλειδώματος.

4) Συσκευή προστασίας εκκίνησης κεντρικού κινητήρα.

3. Κύλινδρος τροφοδοσίας χαρτιού

1) Η εξωτερική διάμετρος είναι 155 mm.

2) Χαλύβδινος σωλήνας χωρίς ραφή, επικαλυμμένος με ελαστικό ανθεκτικό στη φθορά και ισορροπημένη διόρθωση.

3) Η διάμετρος του κατώτερου κυλίνδρου ανάγλυφης τροφοδοσίας είναι 155 mm και η επιχρωμίωση.

4) Το διάκενο των κυλίνδρων τροφοδοσίας χαρτιού ρυθμίζεται χειροκίνητα από το διπλόπολο αυτοασφαλιζόμενο σώμα γραναζιού ατέρμονα και το διάκενο ρυθμίζεται από έκκεντρο γρανάζι, που επισημαίνεται με κλίμακα.

4. Αυτόματη επιστροφή στη συσκευή μηδέν

1) Η μονάδα τροφοδοσίας, η μονάδα εκτύπωσης μηδενίζονται αυτόματα.

2) Γενικά, το χαρτοκιβώτιο είναι εξοπλισμένο με αυτόματη συσκευή μηδενισμού, η οποία μπορεί να ρυθμιστεί στη σωστή θέση με δύο κομμάτια δοκιμαστικού χαρτονιού εκτύπωσης, για να μειωθεί η σπατάλη χαρτονιού.

Ⅱ.Μονάδα εκτύπωσης

1. Ρολό εκτύπωσης

1) Η εξωτερική διάμετρος 410mm.

2) Υλικό πλάκας χάλυβα, επιφανειακή λείανση, σκληρή επιχρωμίωση.

3) Διόρθωση ισορροπίας, ομαλή λειτουργία.

4) Σταθερός κύλινδρος τροχού καστάνιας που τοποθετεί την πλάκα εκτύπωσης.

5) Θα ισχύει η αυλάκωση πλακών πλήρους μορφής, κατάλληλη για κρεμαστή έκδοση 9 mm.

6) Τοποθετήστε και ξεφορτώστε την πλάκα εκτύπωσης, κάντε θετικές και αρνητικές στροφές με ηλεκτρικό ποδοδιακόπτη.

7) Εγκάρσια χειροκίνητη ρύθμιση κυλίνδρων εκτύπωσης, το εύρος 2-5 mm.

1. Εκτύπωση πιεστηρίου κυλίνδρου

1) Η εξωτερική διάμετρος είναι 175 mm.

2) Τρίψιμο επιφάνειας χαλύβδινων σωλήνων, σκληρή επιχρωμίωση.

3) Διόρθωση ισορροπίας, ομαλή λειτουργία.

4) Το κενό του κυλίνδρου του πιεστηρίου εκτύπωσης ρυθμίζεται χειροκίνητα από το διπλόπολο αυτοασφαλιζόμενο σώμα γραναζιού ατέρμονα και το διάκενο ρυθμίζεται με έκκεντρο γρανάζι, που επισημαίνεται με κλίμακα.

2. Steel anilox (κατασκευασμένο από την εταιρεία Haili από την επαρχία Jiangsu)

1) Η εξωτερική διάμετρος 215 mm.

2) Η επιφάνεια του χαλύβδινου σωλήνα υιοθετεί προηγμένη διαδικασία επιχρωμίωσης, η οποία είναι σκληρή, λεία και ανθεκτική στη φθορά.

3) Η κουκκίδα είναι σταθερή και το μελάνι ομοιόμορφο.

4) Επεκτείνετε τη διάρκεια ζωής της πλάκας εκτύπωσης και του ελαστικού κυλίνδρου.

5) Η διπολική αυτοασφαλιζόμενη έλικα υιοθετείται για τη χειροκίνητη ρύθμιση του διακεκομμένου κυλίνδρου anilox και το έκκεντρο χαλύβδινο χιτώνιο χρησιμοποιείται για τη ρύθμιση του διάκενου και η ζυγαριά επισημαίνεται.

3. Ελαστικός κύλινδρος

1) Η εξωτερική διάμετρος είναι 205 mm.(κατασκευάστηκε από τον Jizhou chunfeng.)

2) Η επιφάνεια του χαλύβδινου σωλήνα καλύπτεται με ελαστικό ανθεκτικό στη φθορά.

3) Ειδική λείανση σε ελαστικό κύλινδρο, καλό αποτέλεσμα μεταφοράς μελανιού.

4) Το σώμα του αυτοασφαλιζόμενου ατέρμονα γραναζιού διπλού πόλου υιοθετείται για τη χειροκίνητη ρύθμιση της απόστασης μεταξύ του anilox και του ελαστικού κυλίνδρου και χρησιμοποιείται έκκεντρο γρανάζι για τη ρύθμιση του διάκενου και επισημαίνεται η κλίμακα.

4. Επάνω και κάτω κύλινδρος οδήγησης χαρτιού

1) Άνω κύλινδρος: εξωτερική διάμετρος 86mm, σωλήνας χωρίς ραφή, με τέσσερις χάρτινους τροχούς.

2) Κάτω κύλινδρος: εξωτερική διάμετρος 155 mm, χαλύβδινος σωλήνας χωρίς ραφή, λείανση επιφάνειας, σκληρή επιχρωμίωση.

3) Το διάκενο των κυλίνδρων τροφοδοσίας χαρτιού ρυθμίζεται χειροκίνητα από το διπλόπολο αυτοασφαλιζόμενο σώμα γραναζιού ατέρμονα και το διάκενο ρυθμίζεται από έκκεντρο γρανάζι, που επισημαίνεται με κλίμακα.

5. Συσκευή ρύθμισης φάσης

1) Δομή πλανητικών γραναζιών.

2) Η φάση εκτύπωσης υιοθετεί ηλεκτρική ψηφιακή ρύθμιση 360 μοιρών μικροϋπολογιστή LCD.(ρυθμιζόμενο για λειτουργία και στάση).

3) Χειροκίνητη πλευρική θέση, +/-5mm ρυθμιζόμενη απόσταση.

4) Ο κύλινδρος της πλάκας εκτύπωσης υιοθετεί μικροϋπολογιστή LCD για να ρυθμίσει τη φάση, ο οποίος μπορεί να μηδενιστεί και να ρυθμίσει την πλάκα γρήγορα με υψηλή ακρίβεια.

6. Σύστημα ανακύκλωσης μελανιού

1) Πνευματική αντλία διαφράγματος, σταθερή παροχή μελανιού, εύκολη λειτουργία και συντήρηση.

2) Οθόνη φίλτρου μελανιού, φίλτροακαθαρσίες.

7. Συσκευή σταθεροποίησης φάσης εκτύπωσης

1) Πνευματικός μηχανισμός πέδησης.

2) Όταν οι μονάδες είναι διαχωρισμένες ή βρίσκονται στη διαδικασία ρύθμισης φάσης, ο μηχανισμός πέδησης περιορίζει την περιστροφή του μηχανήματος, διατηρεί το σταθερό σημείο της αρχικής θέσης μετάδοσης.

Ⅲ.Μονάδα θυρίδων (Πλήρης προσαρμογή υπολογιστή)

1. Υιοθετείται η οθόνη αφής του υπολογιστή

Μέσω του PLC και του περιστροφικού κωδικοποιητή, μπορεί να γίνει αυτόματη ανίχνευση και ρύθμιση.Μπορεί να γίνει επίκληση εντολών αποθήκευσης.

2. Πλήρης προσαρμογή υπολογιστή

Εκτός από τη χρήση της οθόνης αφής του υπολογιστή, ρυθμίστε την αξονική κατεύθυνση και το ύψος του κουτιού κάθε έδρας κοπής μέσω PLC και περιστροφικού κωδικοποιητή.Τα ηλεκτρικά κουμπιά ελέγχου μπορούν επίσης να χρησιμοποιηθούν για τη ρύθμιση της αξονικής κατεύθυνσης κάθε έδρας κοπής και του ύψους του κουτιού.

3. Ρύθμιση φάσης εγκοπής

1) Η προσαρμογή φάσης αυλάκωσης υιοθετεί έλεγχο μετατροπής συχνότητας οθόνης αφής PLC και ηλεκτρική ψηφιακή ρύθμιση 360 ° (μπορεί να ρυθμιστεί η κίνηση και η διακοπή όλων).

2) Συσκευή ρύθμισης φάσης μηδέν για διασφάλιση σταθερής θέσης υποδοχής.

4. Τμήμα προ-πτύχωσης

1) Διάμετρος άξονα προ-πτύχωσης 110 mm, υιοθετήστε υψηλής ποιότητας χαλύβδινο σωλήνα χωρίς ραφή.Επιφανειακή λείανση, δυναμική διόρθωση ισορροπίας, σκληρή επιχρωμίωση, ομαλή περιστροφή.

2) Ο τροχός προ-πτύχωσης υιοθετεί την προηγμένη τεχνολογία για τη βελτίωση του μεγάλου τροχού προ-πτύχωσης, έτσι ώστε το χαρτόνι να μην σπάσει όταν τσακίζει τη γραμμή.

5. Τμήμα τροχού πτύχωσης

1) Η διάμετρος του κυλίνδρου πτύχωσης είναι 124 mm και υιοθετείται σωλήνας από χάλυβα χωρίς ραφή υψηλής ποιότητας.Επιφανειακή λείανση, δυναμική διόρθωση ισορροπίας, σκληρή επιχρωμίωση, ομαλή περιστροφή.

2) Ο τροχός που τσακίζει υιοθετεί την προηγμένη τεχνολογία.Ο επάνω τροχός είναι κατασκευασμένος από κόλλα ρητίνης υψηλής σκληρότητας και αυλακώσεις στη μέση.Όταν περνάτε την πλακέτα ταυτόχρονα με τον κάτω τροχό, η γραμμή της σανίδας δεν ξεφεύγει από την κλίση.

3) Η αξονική θέση του τροχού τσάκισης, του τροχού προ-πτύχωσης και του δίσκου κοπής αυλακώσεων ρυθμίζεται αυτόματα ταυτόχρονα μέσω της σφαιρικής βίδας ακριβείας.

4) Η ρύθμιση του κάτω κυλίνδρου του τροχού πτύχωσης, του κυλίνδρου προ-πτύχωσης και της λεπίδας σχισμής, η ρυθμιζόμενη δομή χιτωνίου εκκεντρότητας υιοθετείται για να κάνει τη δομή συμπαγή, εύκολη στην προσαρμογή και ακριβή τοποθέτηση.

5) Η ρύθμιση του κάτω διακεκομμένου κυλίνδρου του τροχού πτύχωσης, του κυλίνδρου προ-πτύχωσης και της λεπίδας σχισμής ρυθμίζονται χειροκίνητα από το διπλόπολο αυτοασφαλιζόμενο σώμα ατέρμονα τροχού και το διάκενο ρυθμίζεται με έκκεντρο γρανάζι και επισημαίνεται με κλίμακα.

6. Κάθισμα λεπίδας προ-πτύχωσης, σχισμής και σχισμής

1) Η διάμετρος του άνω κυλίνδρου της σχισμής είναι 156 mm, ο χαλύβδινος σωλήνας χωρίς ραφή, οι δύο φορές λείανσης, η επιφάνεια σκληρή επιχρωμίωση, κινείται ομαλά.

2) Η κάτω διάμετρος του κυλίνδρου της σχισμής είναι 156 mm, ο χαλύβδινος σωλήνας χωρίς ραφή, οι δύο φορές λείανσης, η επιφάνεια σκληρή επιχρωμίωση, κινείται ομαλά.

3) Επεξεργασία ακριβείας του άνω δίσκου λεπίδας σχισμής.

4) Ηλεκτρική ρύθμιση της σύγχρονης αξονικής θέσης των άνω και κάτω δίσκων λεπίδας σχισμής, του τροχού τσάκισης, του δίσκου του κοπτικού μαχαιριού και του τροχού προτσάκισης.

5) Με σχισμές διπλών λεπίδων μονής άξονα, η ρύθμιση ύψους κιβωτίου υιοθετεί την εσωτερική δομή ηλεκτρικού ελέγχου των δοντιών, έτσι ώστε το λιπαντικό λάδι να μην είναι εύκολο να μολύνει το χαρτοκιβώτιο.Και η ρύθμιση ύψους κιβωτίου έχει ηλεκτρονική συσκευή προστασίας από σύγκρουση, δεν θα βλάψει το μηχάνημα.

6) Ο μηχανισμός εγκάρσιας πλάκας οδήγησης υιοθετεί το συνδυασμό σχεδίασης σφαιρικής βίδας ακριβείας και γραμμικού οπτικού άξονα, με ευέλικτη κίνηση και ακριβή τοποθέτηση.

7. Μηχανισμός ρύθμισης φάσης υποδοχής

1) Δομή πλανητικών γραναζιών.

2) Η φάση αυλάκωσης ελέγχεται από υπολογιστή και ηλεκτρική ψηφιακή ρύθμιση 360 ° (μπορεί να ρυθμιστεί η κίνηση και η διακοπή όλων).

8. Διακόπτης χειρισμού και ελέγχου

Ο πίνακας ελέγχου είναι εξοπλισμένος με οθόνη αφής 6 ιντσών, η οποία καθιστά εύκολη την προσαρμογή του μεγέθους της υποδοχής.

Ⅳ.Μονάδα κοπής μήτρας

1. Τροχοί τσακίσματος

1) Η διάμετρος του κυλίνδρου είναι άνευ ραφής χαλύβδινος σωλήνας 110 mm, μέσω δύο φορές λείανσης, η επιφάνεια σκληρή επιχρωμίωση, κινείται ομαλά.

2) Το διάκενο των τροχών που τσακίζουν ρυθμίζεται χειροκίνητα από το διπλόπολο αυτοασφαλιζόμενο σώμα γραναζιού ατέρμονα και το διάκενο ρυθμίζεται από έκκεντρο γρανάζι, που επισημαίνεται με κλίμακα.

1. Κύλινδροι κοπής μήτρας

1) Η διάμετρος του κάτω κυλίνδρου κοπής μήτρας είναι τυπικός κύλινδρος κοπής μήτρας 360 mm, ο οποίος είναι κατασκευασμένος από φυγοκεντρική χύτευση από κράμα χάλυβα με λείανση υψηλής ακρίβειας.Είναι εξοπλισμένο με αυλακωτό εξάρτημα σύσφιξης.

2) Η διάμετρος του κυλίνδρου από καουτσούκ είναι 388,9 mm, υψηλής ποιότητας κατεργασία φινιρίσματος χάλυβα 45#, διόρθωση ισορροπίας, σκληρή επιχρωμίωση.Το ελαστικό χαλάκι υιοθετεί τη μάρκα Depair από τη Γερμανία - ανθεκτικό χιτώνιο από καουτσούκ πολυουρεθάνης με λεία τομή, βολική εγκατάσταση και περισσότερες από 8 εκατομμύρια φορές κοπής.Ο κύλινδρος λαστιχένιου χαλιού υιοθετεί μηχανικές συσκευές κίνησης, κάθε μαχαίρι θα κόψει σε διαφορετικές θέσεις, θα παρατείνει αποτελεσματικά τη διάρκεια ζωής του ελαστικού χαλιού, η απόσταση κίνησης είναι 30 mm, η συσκευή αυτόματης αντιστάθμισης γραμμικής ταχύτητας, κάνει τη μήτρα κοπής απεριόριστου βρόχου να λειτουργεί σε περιφερειακή κατεύθυνση , για να γίνει πιο ομοιόμορφη η φθορά του ελαστικού χαλιού .όταν αλλάζει η διάμετρος του μαλακού ρολού, η αυτόματη αντιστάθμιση παρακολούθησης, χωρίς χειροκίνητη ρύθμιση, διασφαλίζει ότι το μέγεθος κάθε παρτίδας χαρτοκιβωτίων κοπής με μήτρα είναι απόλυτα συνεπές, και η συσκευή διαχωρισμού κυλίνδρων κοπής είναι εξοπλισμένη με κύλινδρο, όταν δεν τροφοδοτείται το χαρτόνι και το ρελαντί, τα δύο πάνω και κάτω ρολά θα μπορούν να διαχωριστούν, μειώνοντας τη φθορά του ελαστικού χαλιού και της λεπίδας.Εν τω μεταξύ, η διάρκεια ζωής της μονάδας ελαστικού χαλιού και λεπίδων παρατείνεται σημαντικά.

3) Αυτόματος μηχανισμός λείανσης ελαστικού κυλίνδρου, επισκευάστε και γυαλίστε το φθαρμένο ελαστικό χαλάκι πολλές φορές.Ο ρυθμός επαναχρησιμοποίησης του ελαστικού χαλιού έχει αυξηθεί σημαντικά.Η λυχνία συναγερμού συνεχίζει να αναβοσβήνει όταν επισκευάζεται το ελαστικό ρολό.

4) Σύστημα καθαρισμού: ο μπροστινός και ο πίσω άξονας ανάγλυφου πιέζονται στον ιμάντα μέσω του κινητήρα επιβράδυνσης και τα απορρίμματα χαρτιού απομακρύνονται εντελώς, έτσι ώστε το μηχάνημα να μην επηρεαστεί από τη συσσώρευση του απορριμμάτων χαρτιού.Η αποδοτικότητα της εργασίας βελτιώνεται σημαντικά.

2. Δομή ρύθμισης φάσης κυλίνδρων κοπής

1) Δομή πλανητικών γραναζιών.

2) Η φάση κοπής καλουπιού υιοθετεί ηλεκτρική ψηφιακή ρύθμιση 360 μοιρών μικροϋπολογιστή LCD.(ρυθμιζόμενο για λειτουργία και στάση).
