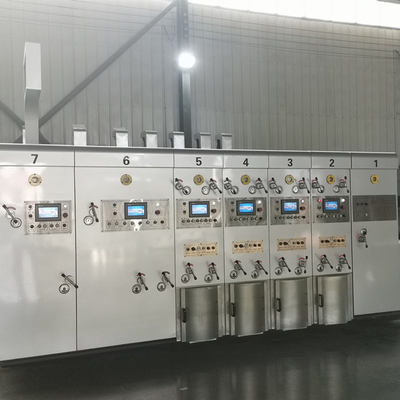

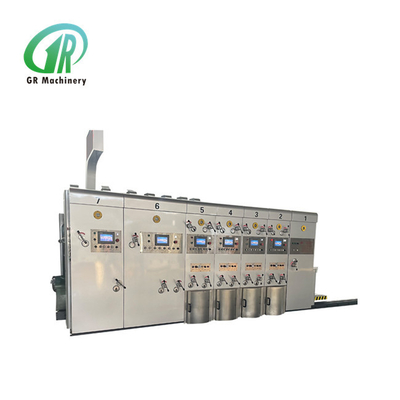

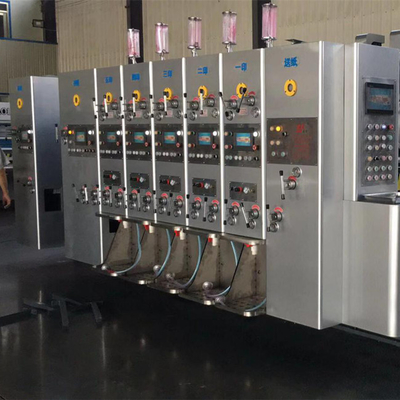

Αυτοματοποιημένη 4 ζαρωμένη χρώματα μηχανή εκτύπωσης Flexo χαρτοκιβωτίων που αυλακώνει τον τεμαχισμό

Αυτόματη 4 χρώματα κυματοειδής χαρτόνι Flexo εκτυπωτική μηχανή Slotting Die Cutting

Περιγραφή του προϊόντος:

Μέρος τροφοδοσίας:

1. Τροφοδοτικό άκρου μολύβδου:
1) Τέσσερις σειρές τροχών τύπου μολύβδου σύστημα τροφοδοσίας άκρου, εύκολη λειτουργία, υψηλή ακρίβεια.
2) Οι τροχοί της κορυφής υιοθετούν το εμπορικό σήμα Maxdura από την Ταϊβάν, ανθεκτικό στην φθορά.
3) ανεμιστήρας 7,5 kW, βοηθητική τροφοδοσία χαρτιού με αναρρόφηση αέρα, ανάλογα με τον βαθμό κάμψης της σανίδας, ρυθμιζόμενος όγκος αέρα για να εξασφαλιστεί ομαλή τροφοδοσία χαρτιού.
4) Οι θέσεις των αριστερών και των δεξιών προβολέων ρυθμίζονται ηλεκτρικά από την ράβδο βίδας, η οποία είναι βολική και γρήγορη στη ρύθμιση.Η θέση του άνω και του κατώτερου διαχωρισμού του εμπρόσθιου προφυλακτήρα ρυθμίζεται χειροκίνητα χωριστά..
5) Με τη λειτουργία τροφοδοσίας παράλειψης, επιλέξτε τη λειτουργία τροφοδοσίας παράλειψης σύμφωνα με τις ανάγκες για να εξασφαλιστεί η επεξεργασία πλακών μεγάλου μεγέθους.Υψώνοντας χαρτί και την πτώση χαρτιού υιοθετούν κύλινδρο για να σπρώξετε την ενέργεια γρήγορα και να εξοικονομήσει την προσπάθεια.
6) Το μηχάνημα υποδοχής υιοθετεί έλεγχο μετατροπής συχνότητας. Το μηχάνημα ξεκινά, λειτουργεί ομαλά και μπορεί να εξοικονομήσει 30% ενέργεια.
7) Εφοδιασμένο με τον διακόπτη ελέγχου διασύνδεσης που συνδέεται με τη μονάδα κοπής πετσέτας, για να συνειδητοποιήσει την επείγουσα στάση, να σταματήσει την τροφοδοσία ή να συνεχίσει την τροφοδοσία, προς τα εμπρός και προς τα πίσω jog, φάση jog κάθε μονάδας,και πιο ανθρώπινη λειτουργία.
8) Το πίσω χαρτί μπορεί να ελέγχει ηλεκτρικά την κίνηση της θέσης, να επιταχύνει τη ρύθμιση.
9) Συσκευή απομάκρυνσης σκόνης: εξοπλισμένη με βούρτσα υψηλής ποιότητας και ανεμιστήρα απομάκρυνσης σκόνης 4kw, μπορεί να αφαιρέσει ακαθαρσίες στην επιφάνεια εκτύπωσης χαρτονιού σε μεγάλες ποσότητες και να βελτιώσει την ποιότητα εκτύπωσης.
10) Χειροκίνητη ρύθμιση της θέσης του πίσω προφυλακτήρα.
11) Μετρητής τροφοδοσίας χαρτιού, σετ και ποσότητα παραγωγής.

2. Διαχωρισμός και συνδυασμός μονάδων.
1) Η ηλεκτρική μονάδα ελέγχου διαχωρίζεται και συνδυάζεται με ένα κουδούνι συναγερμού, και ο συναγερμός θα ακουστεί συνεχώς κατά τη διάρκεια της μετακίνησης για να εξασφαλιστεί η ασφάλεια των χειριστών.
2) Ο άξονας μετάδοσης είναι εξοπλισμένος με συμπλέκτη ασφαλείας για την αποφυγή βλάβης του μηχανήματος λόγω λανθασμένης λειτουργίας (όταν το μηχάνημα δεν είναι κλειδωμένο, το μηχάνημα υποδοχής δεν μπορεί να ξεκινήσει τη λειτουργία).
3) Πνευματική συσκευή κλειδώματος.
4) Προστατευτική διάταξη εκκίνησης κινητήρα υποδοχής.
3Χάρτινος τροφοδοτικός ρόλος
1) Η εξωτερική διάμετρος είναι 155 mm.
2) Αδιάβροχο ατσάλινο σωλήνα, επικαλυμμένο με ανθεκτικό στην φθορά καουτσούκ και ισορροπημένη διόρθωση.
3) Η διάμετρος του κάτω τροφοδοτικού κυλίνδρου ανάγλυψης είναι 155 mm και χρωματοποιημένη.
4)Το κενό των κυλίνδρων τροφοδοσίας χαρτιού ρυθμίζεται χειροκίνητα με αυτοκλειδωτικό σύστημα τροφοδοσίας σκουληκιών διπλού πόλου και το κενό ρυθμίζεται με εκκεντρικό σύστημα τροφοδοσίας, με κλίμακα.
4Επιστρέφω σε μηδενική συσκευή.
1) Η μονάδα τροφοδοσίας, η μονάδα εκτύπωσης επαναπροσαρμόζονται αυτόματα στο μηδέν.
2) Γενικά, το κουτί είναι εξοπλισμένο με αυτόματη συσκευή μηδενισμού, η οποία μπορεί να ρυθμιστεί στη σωστή θέση με δύο κομμάτια χαρτόνι εκτύπωσης δοκιμής, για τη μείωση των αποβλήτων χαρτόνι.

Μονάδα εκτύπωσης

1Τυποποιητικό ρόλο
1) Η εξωτερική διάμετρος 410 mm.
2) Χάλυβας πλάκας υλικό, επιφανειακή άλεση, σκληρή χρωματοποίηση.
3) Διόρθωση ισορροπίας, ομαλή λειτουργία.
4) Ρολάρι σταθερού τροχού που τοποθετεί την πλάκα εκτύπωσης.
5) Εφαρμόζεται η αυλή πλήρους μορφής πλάκας, κατάλληλη για έκδοση κρεμασμένη 9 mm.
6) Φορτώστε και εκφορτώστε την πλάκα εκτύπωσης, κάντε θετικές και αρνητικές στροφές με ηλεκτρικό διακόπτη ποδιού.
7) Διατομεακή χειροκίνητη ρύθμιση κυλίνδρων εκτύπωσης, εύρος 2-5 mm.
2Τυπογραφία με κυλίνδρους
1) Η εξωτερική διάμετρος είναι 175 mm.
2) Στρίβωση επιφάνειας σωλήνων από χάλυβα, σκληρή χρωματοποίηση.
3) Διόρθωση ισορροπίας, ομαλή λειτουργία.
4) Το κενό του κυλίνδρου τυπογραφίας ρυθμίζεται χειροκίνητα με αυτοκλειδωτικό σωλήνα τροχιάς σκουλήκις διπλού πόλου και το κενό ρυθμίζεται με εκκεντρικό τροχιά, που σημειώνεται με κλίμακα.
3. Ατσάλι anilox (παρασκευασμένο από την Haili εταιρεία από την επαρχία Jiangsu)
1) Η εξωτερική διάμετρος 215 mm.
2) Η επιφάνεια του ατσάλινου σωλήνα υιοθετεί προηγμένη διαδικασία χρωματοποίησης, η οποία είναι σκληρή, ομαλή και ανθεκτική στην φθορά.
3) Η κουκίδα είναι σταθερή και το μελάνι είναι ίσο.
4) Διεύρυνση της ζωής της πλάκας εκτύπωσης και του ελαστικού κυλίνδρου.
5) Για τη χειροκίνητη ρύθμιση της ανοιχτής θέσης των κυλίνδρων anilox, υιοθετείται volute αυτοκλείδωσης διπλού πόλου και χρησιμοποιείται εκκεντρικό χάλυβα για τη ρύθμιση της ανοιχτής θέσης, και η κλίμακα σημειώνεται.
4Ρολάρι από καουτσούκ
1) Η εξωτερική διάμετρος είναι 205 χιλιοστά.
2) Η επιφάνεια του ατσάλινου σωλήνα καλύπτεται με ανθεκτικό στην φθορά καουτσούκ.
3) Ειδική άλεση σε ελαστικό ρόλο, καλή επίδραση μεταφοράς μελάνης.
4) Χρησιμοποιείται σωλήνας αυτοκλείδωσης σκουληκιού διπλού στύλου για τη χειροκίνητη ρύθμιση του διαχωρισμού μεταξύ ανίλοξ και ελαστικού κυλίνδρου και χρησιμοποιείται εκκεντρικό εργαλείο για τη ρύθμιση του διαχωρισμού και σημειώνεται η κλίμακα.
5. Επάνω και κάτω ρουλίνα καθοδήγησης χαρτιού
1) Επάνω ρόλο: εξωτερική διάμετρος 86 mm, αδιάβροχος σωλήνας, με τέσσερις τροχούς χαρτιού.
2) Κάτω κυλίνδρος: εξωτερική διάμετρος 155 mm, αδιάβροχος σωλήνας χάλυβα, επιφανειακή άλεση, σκληρή χρωματοποίηση.
3) Το κενό των κυλίνδρων τροφοδοσίας χαρτιού ρυθμίζεται χειροκίνητα με αυτοκλειδωτικό σύστημα τροφοδοσίας σκουληκιού διπλού πόλου και το κενό ρυθμίζεται με εκκεντρικό σύστημα τροφοδοσίας, το οποίο σημειώνεται με κλίμακα.
6. Συσκευή ρύθμισης φάσης
1) Δομή πλανητικής μηχανής.
2) Η φάση εκτύπωσης υιοθετεί ηλεκτρικό ψηφιακό ρυθμιστικό 360 μοιρών LCD μικρουπολογιστή (προσαρμόσιμο για λειτουργία και διακοπή).
3) Χειροκίνητη πλευρική θέση, ρυθμιζόμενη απόσταση +/- 5 mm.
4) Ο κυλίνδρος πλάκας εκτύπωσης υιοθετεί μικροεπιστημονικό υπολογιστή LCD για τη ρύθμιση της φάσης, ο οποίος μπορεί να επαναφέρει στο μηδέν και να ρυθμίσει την πλάκα γρήγορα με υψηλή ακρίβεια.
7Σύστημα ανακύκλωσης μελάνης
1) Πνευματική αντλία διαφράγματος, σταθερή παροχή μελάνης, εύκολη λειτουργία και συντήρηση.
2) Ελεγχόμενη μελάνη, ακαθαρσίες φίλτρου.
8. Συσκευή σταθεροποίησης φάσης εκτύπωσης
1) Πνευματικός μηχανισμός πέδησης.
2) Όταν οι μονάδες διαχωρίζονται ή όταν η μηχανή ρυθμίζει τη φάση, ο μηχανισμός πέδησης περιορίζει την περιστροφή της μηχανής, διατηρεί το σταθερό σημείο της αρχικής θέσης των ταχυτήτων.

Μονάδα διαχωρισμού (πλήρης ρύθμιση υπολογιστή)

1. Η οθόνη αφής υπολογιστή υιοθετείται
Μέσω PLC και περιστρεφόμενου κωδικοποιητή, μπορεί να γίνει αυτόματη ανίχνευση και ρύθμιση.
2Ολική ρύθμιση υπολογιστή.
Εκτός από τη χρήση της οθόνης αφής του υπολογιστή, ρυθμίστε την αξιωτική κατεύθυνση και το ύψος του κουτιού κάθε καθίσματος κοπτήρα μέσω PLC και περιστρεφόμενου κωδικοποιητή.Ηλεκτρικά κουμπιά ελέγχου μπορούν επίσης να χρησιμοποιηθούν για τη ρύθμιση της αξιακής κατεύθυνσης κάθε καθίσματος κοπτήρα και το ύψος του κουτιού.
3. Ρυθμίσεις φάσης σχισμής
1) Η ρύθμιση της φάσης σχισμής υιοθετεί έλεγχο μετατροπής συχνότητας από οθόνη αφής PLC και ηλεκτρική ψηφιακή ρύθμιση 360 ° (η κίνηση και η στάση μπορούν να ρυθμιστούν).
2) Συσκευή ρύθμισης μηδενικής φάσης για τη διασφάλιση της σταθερής θέσης των σχισμάτων.
4. Προαύξηση του τμήματος
1) Προαύξηση διαμέτρου άξονα 110mm, υιοθετήστε υψηλής ποιότητας αδιάβροχο ατσάλινο σωλήνα.
2) Ο τροχός προεξάπλωσης υιοθετεί προηγμένη τεχνολογία για τη βελτίωση του μεγάλου τροχού προεξάπλωσης, έτσι ώστε το χαρτόνι να μην σπάσει κατά την πτυχή της γραμμής.
5. Τρίχωμα τροχών
1) Η διάμετρος του κυλίνδρου είναι 124 mm και υιοθετείται υψηλής ποιότητας αδιάβροχος σωλήνας χάλυβα.
2) Ο τροχός συρρίκνωσης υιοθετεί προηγμένη τεχνολογία. Ο άνω τροχός είναι κατασκευασμένος από κόλλα ρητίνης υψηλής σκληρότητας και αυλακώσεις στη μέση.η γραμμή του πίνακα δεν τρέχει μακριά από την κλίση.
3) Η αξιακή θέση του τροχού συρρίκνωσης, του τροχού προσυρρίκνωσης και του δίσκου κοπτήρα συρρίκνωσης ρυθμίζεται αυτόματα συγχρονικά μέσω της βίδες σφαίρας ακριβείας.
4) Η χαμηλότερη ρύθμιση κυλίνδρου του κυλίνδρου συρρίκνωσης, ο προεπιβαλλόμενος κυλίνδρος και η λεπίδα σχισμής, η ρυθμιζόμενη δομή μανδύα εκκεντρικότητας υιοθετείται για να καταστήσει τη δομή συμπαγή,εύκολη ρύθμιση και ακριβής τοποθέτηση;
5) Η ρύθμιση της χαμηλότερης ελευθέρωσης κυλίνδρων του κυλίνδρου συρρίκνωσης, του κυλίνδρου προσυρρίκνωσης και της λεπίδας σχισμής ρυθμίζεται χειροκίνητα από το αυτοκλείδωτο σώμα τροχού σκουλήκις διπλού πόλου,και η ελευθέρωση ρυθμίζεται με εκκεντρικό κιβώτιο και σημειώνεται με κλίμακα.
6Προεξάγοντας, κόβοντας και σχίζοντας το κάθισμα της λεπίδας
1) Η άνω διάμετρος κυλίνδρου του slotting είναι 156mm, αδιάβροχο ατσάλινο σωλήνα, οι δύο φορές της άλεσης, η επιφάνεια σκληρή χρωματοποίηση, κινείται ομαλά.
2) Η κάτω διάμετρος κυλίνδρου του slotting είναι 156mm, αδιάβροχο ατσάλινο σωλήνα, οι δύο φορές της άλεσης, η επιφάνεια σκληρή χρωματοποίηση, κινείται ομαλά.
3) Επεξεργασία με ακρίβεια του δίσκου της άνω λεπίδας.
4) Ηλεκτρική ρύθμιση της συγχρονισμένης αξιακής θέσης των άνω και κατώτερων δίσκων της λεπίδας, του τροχού πλέξης, του δίσκου του μαχαίρου κοπής και του τροχού προ-πλέξης.
5) Μονόξυλο-διπλές λεπίδες, η ρύθμιση ύψους του κουτιού υιοθετεί την εσωτερική δομή ηλεκτρικού ελέγχου δοντιών, έτσι ώστε το λιπαντικό λάδι να μην είναι εύκολο να μολύνει το κουτί.Και η ρύθμιση ύψους του κουτιού έχει ηλεκτρονική συσκευή προστασίας από σύγκρουση, δεν θα καταστρέψει το μηχάνημα.
6) Ο μηχανισμός διασταύρωσης της πλάκας καθοδήγησης υιοθετεί το συνδυασμένο σχέδιο μιας κυλινδρικής βίδες ακριβείας και ενός γραμμικού οπτικού άξονα, με ευέλικτη κίνηση και ακριβή τοποθέτηση.
7Μηχανισμός ρύθμισης φάσης
1) Δομή πλανητικής μηχανής.
2) Η φάση διακοπής ελέγχεται από υπολογιστή και ηλεκτρική ψηφιακή ρύθμιση 360 ° (κίνηση και στάση μπορούν να ρυθμιστούν).
8. Κλειστή λειτουργίας και ελέγχου
Ο πίνακας ελέγχου είναι εξοπλισμένος με οθόνη αφής 6 ιντσών, η οποία διευκολύνει τη ρύθμιση του μεγέθους των λαβών.

Τεχνική παράμετρος:

Η εταιρία μας

Συσκευασία προϊόντος

Γενικά ερωτήματα:
Ερώτηση 1: Πώς είναι η εγγύηση της μηχανής;
Α: Η περίοδος εγγύησης: 12 μήνες από την ημερομηνία αποστολής της μηχανής. Η εγγύηση δεν ισχύει εάν η μηχανή υποστεί κακή χρήση ή τυχαία βλάβη ή σφάλμα του χειριστή.Θα σας προμηθεύσουμε ανταλλακτικά.Αν έχετε άλλες ερωτήσεις, επικοινωνήστε μαζί μας και θα σας απαντήσουμε μέσω φωτογραφιών και βίντεο του προϊόντος για να ξεκαθαρίσουμε κάθε λεπτομέρεια.
Ερώτηση 2: Τι λέτε για την υπηρεσία μετά την πώληση;
Α: 1) TM online 24 ώρες, επίσης επικοινωνία μέσω email, skype, wechat, whatsapp, κλπ.
2) Για την επίλυση των προβλημάτων με βίντεο/εικόνες.
3) Ένα έτος εγγύηση για ανταλλακτικά.
Ε3: Είναι ασφαλές για την πληρωμή για μένα, καθώς είμαστε η πρώτη συνεργασία;
Α: Μπορούμε να κάνουμε την εμπορική διαβεβαίωση, η οποία θα εγγυηθεί τα προϊόντα σας που λαμβάνουν, εμείς επίσης να δεχτούμε άλλους ασφαλείς τρόπο πληρωμής όπως θέλετε.
Q4: Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας, μπορείτε να μου στείλετε δείγματα;
Α: Η ελάχιστη ποσότητα μας είναι 1 σύνολο, καθώς το προϊόν μας είναι εξοπλισμός μηχανών, είναι δύσκολο να σας στείλουμε δείγματα, αν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τα προϊόντα,Παρακαλούμε να επικοινωνείτε μαζί μας για περισσότερες λεπτομέρειες., θα χαρούμε να σας παρέχουμε περισσότερες πληροφορίες όπως προδιαγραφές, βίντεο κλπ.
