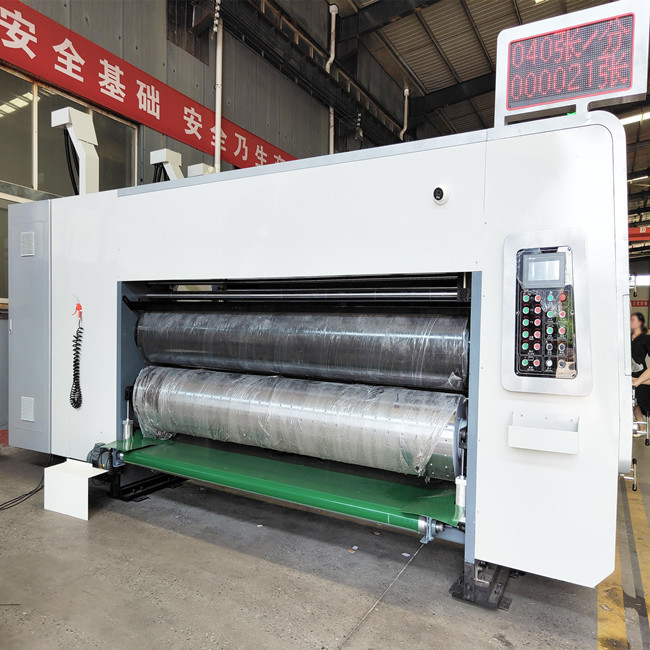

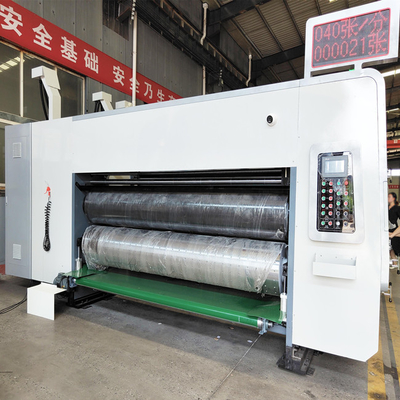

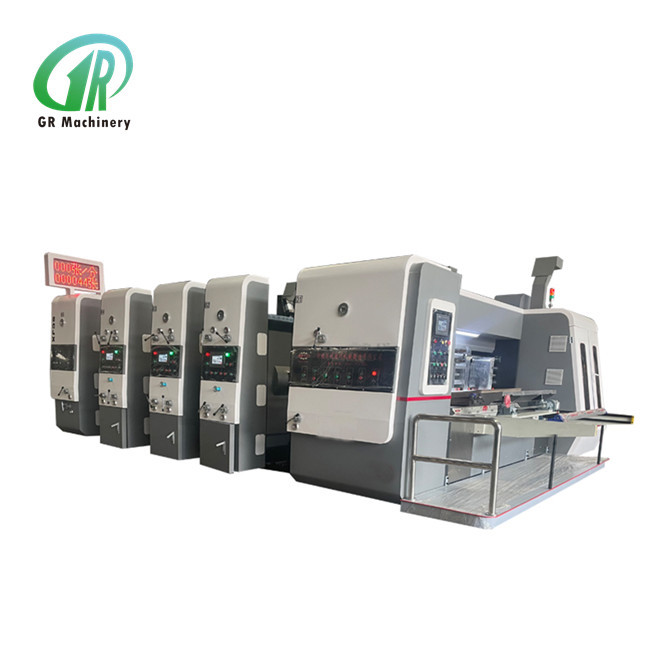

Αυτόματη τεμαχίζοντας μηχανή εκτύπωσης Flexo τροφοδοτών Eage μολύβδου με την αυλάκωση του μαχαιριού

Αυτόματη μηχανή κοπής πετσέτας με σχιστό μαχαίρι

Μονάδα εκτύπωσης

1Τυποποιητικό ρόλο

1) Η εξωτερική διάμετρος 410 mm.

2) Χάλυβας πλάκας υλικό, επιφανειακή άλεση, σκληρή χρωματοποίηση.

3) Διόρθωση ισορροπίας, ομαλή λειτουργία.

4) Στρογγυλοκύλινδρο σταθερό ρόλο που τοποθετεί την πλάκα εκτύπωσης.

5) Εφαρμόζεται η αυλή πλήρους μορφής πλάκας, κατάλληλη για έκδοση κρεμασμένη 9 mm.

6) Φορτώστε και εκφορτώστε την πλάκα εκτύπωσης, κάντε θετικές και αρνητικές στροφές με ηλεκτρικό διακόπτη ποδιού.

7) Διατομεακή χειροκίνητη ρύθμιση κυλίνδρων εκτύπωσης, εύρος 2-5 mm.

2Τυπογραφία με κυλίνδρους

1) Η εξωτερική διάμετρος είναι 175 mm.

2) Στρίβωση επιφάνειας σωλήνων από χάλυβα, σκληρή χρωματοποίηση.

3) Διόρθωση ισορροπίας, ομαλή λειτουργία.

4) Το κενό του κυλίνδρου τυπογραφίας ρυθμίζεται χειροκίνητα με αυτοκλειδωτικό σωλήνα τροχιάς σκουλήκις διπλού πόλου και το κενό ρυθμίζεται με εκκεντρικό τροχιά, που σημειώνεται με κλίμακα.

3Ατσάλι anilox

1) Η εξωτερική διάμετρος 215 mm.

2) Η επιφάνεια του ατσάλινου σωλήνα υιοθετεί προηγμένη διαδικασία χρωματοποίησης, η οποία είναι σκληρή, ομαλή και ανθεκτική στην φθορά.

3) Η κουκίδα είναι σταθερή και το μελάνι είναι ίσο.

4) Διεύρυνση της ζωής της πλάκας εκτύπωσης και του ελαστικού κυλίνδρου.

5) Για τη χειροκίνητη ρύθμιση της ανοιχτής θέσης των κυλίνδρων anilox, υιοθετείται volute αυτοκλείδωσης διπλού πόλου και χρησιμοποιείται εκκεντρικό χάλυβα για τη ρύθμιση της ανοιχτής θέσης, και η κλίμακα σημειώνεται.

4Ρολάρι από καουτσούκ

1) Η εξωτερική διάμετρος είναι 205 χιλιοστά.

2) Η επιφάνεια του ατσάλινου σωλήνα καλύπτεται με ανθεκτικό στην φθορά καουτσούκ.

3) Ειδική άλεση σε ελαστικό ρόλο, καλή επίδραση μεταφοράς μελάνης.

4) Χρησιμοποιείται σωλήνας αυτοκλείδωσης σκουληκιού διπλού στύλου για τη χειροκίνητη ρύθμιση του διαχωρισμού μεταξύ ανίλοξ και ελαστικού κυλίνδρου και χρησιμοποιείται εκκεντρικό εργαλείο για τη ρύθμιση του διαχωρισμού και σημειώνεται η κλίμακα.

5. Επάνω και κάτω ρουλίνα καθοδήγησης χαρτιού

1) Επάνω ρόλο: εξωτερική διάμετρος 86 mm, αδιάβροχος σωλήνας, με τέσσερις τροχούς χαρτιού.

2) Κάτω κυλίνδρος: εξωτερική διάμετρος 155 mm, αδιάβροχος σωλήνας χάλυβα, επιφανειακή άλεση, σκληρή χρωματοποίηση.

3) Το κενό των κυλίνδρων τροφοδοσίας χαρτιού ρυθμίζεται χειροκίνητα με αυτοκλειδωτικό σύστημα τροφοδοσίας σκουληκιού διπλού πόλου και το κενό ρυθμίζεται με εκκεντρικό σύστημα τροφοδοσίας, το οποίο σημειώνεται με κλίμακα.

6. Συσκευή ρύθμισης φάσης

1) Δομή πλανητικών μηχανημάτων.

2) Η φάση εκτύπωσης υιοθετεί ηλεκτρικό ψηφιακό ρυθμιστικό 360 μοιρών LCD μικρουπολογιστή (προσαρμόσιμο για λειτουργία και διακοπή).

3) Χειροκίνητη πλευρική θέση, ρυθμιζόμενη απόσταση +/- 5 mm.

4) Ο κυλίνδρος πλάκας εκτύπωσης υιοθετεί μικροεπιστημονικό υπολογιστή LCD για τη ρύθμιση της φάσης, ο οποίος μπορεί να επαναφέρει στο μηδέν και να ρυθμίσει την πλάκα γρήγορα με υψηλή ακρίβεια.

7Σύστημα ανακύκλωσης μελάνης

1) Πνευματική αντλία διαφράγματος, σταθερή παροχή μελάνης, εύκολη λειτουργία και συντήρηση.

2) Σκηνή φίλτρου μελάνης, ρύποι φίλτρου.

8Συσκευή σταθεροποίησης φάσης εκτύπωσης

1) Πνευματικός μηχανισμός πέδησης.

2) Όταν οι μονάδες διαχωρίζονται ή όταν η μηχανή ρυθμίζει τη φάση, ο μηχανισμός πέδησης περιορίζει την περιστροφή της μηχανής, διατηρεί το σταθερό σημείο της αρχικής θέσης των ταχυτήτων.

Μονάδα διαχωρισμού (πλήρης ρύθμιση υπολογιστή)

1Η οθόνη αφής υπολογιστή υιοθετείται

Μέσω PLC και περιστρεφόμενου κωδικοποιητή, μπορεί να γίνει αυτόματη ανίχνευση και ρύθμιση.

2. Πλήρης ρύθμιση υπολογιστή

Εκτός από τη χρήση της οθόνης αφής του υπολογιστή, ρυθμίστε την αξιωτική κατεύθυνση και το ύψος του κουτιού κάθε καθίσματος κοπτήρα μέσω PLC και περιστρεφόμενου κωδικοποιητή.Ηλεκτρικά κουμπιά ελέγχου μπορούν επίσης να χρησιμοποιηθούν για τη ρύθμιση της αξιακής κατεύθυνσης κάθε καθίσματος κοπτήρα και το ύψος του κουτιού.

3. Ρυθμίσεις φάσης σχισμής

1) Η ρύθμιση της φάσης σχισμής υιοθετεί έλεγχο μετατροπής συχνότητας από οθόνη αφής PLC και ηλεκτρική ψηφιακή ρύθμιση 360 ° (η κίνηση και η στάση μπορούν να ρυθμιστούν).

2) Συσκευή ρύθμισης μηδενικής φάσης για τη διασφάλιση της σταθερής θέσης των τρυπών.

4. Προαύξηση του τμήματος

1) Προαύξηση διαμέτρου άξονα 110mm, υιοθετήστε υψηλής ποιότητας αδιάβροχο ατσάλινο σωλήνα.

2) Ο τροχός προεξάπλωσης υιοθετεί προηγμένη τεχνολογία για τη βελτίωση του μεγάλου τροχού προεξάπλωσης, έτσι ώστε το χαρτόνι να μην σπάσει κατά την πτυχή της γραμμής.

5. Τρίχωμα τροχών

1) Η διάμετρος του κυλίνδρου είναι 124 mm και υιοθετείται υψηλής ποιότητας αδιάβροχος σωλήνας χάλυβα.

2) Ο τροχός συρρίκνωσης υιοθετεί προηγμένη τεχνολογία. Ο άνω τροχός είναι κατασκευασμένος από κόλλα ρητίνης υψηλής σκληρότητας και αυλακώσεις στη μέση.η γραμμή του πίνακα δεν τρέχει μακριά από την κλίση.

3) Η αξιακή θέση του τροχού συρρίκνωσης, του τροχού προσυρρίκνωσης και του δίσκου κοπτήρα συρρίκνωσης ρυθμίζεται αυτόματα συγχρονικά μέσω της βίδες σφαίρας ακριβείας.

4) Η χαμηλότερη ρύθμιση κυλίνδρου του κυλίνδρου συρρίκνωσης, ο προεπιβαλλόμενος κυλίνδρος και η λεπίδα σχισμής, η ρυθμιζόμενη δομή μανδύα εκκεντρικότητας υιοθετείται για να καταστήσει τη δομή συμπαγή,εύκολη ρύθμιση και ακριβής τοποθέτηση;

5) Η ρύθμιση της χαμηλότερης ελευθέρωσης κυλίνδρων του κυλίνδρου συρρίκνωσης, του κυλίνδρου προσυρρίκνωσης και της λεπίδας σχισμής ρυθμίζεται χειροκίνητα από το αυτοκλείδωτο σώμα τροχού σκουλήκις διπλού πόλου,και η ελευθέρωση ρυθμίζεται με εκκεντρικό κιβώτιο και σημειώνεται με κλίμακα.

6Προεξάπλωση, κοπή και σχισμή της θέσης της λεπίδας

1) Η άνω διάμετρος κυλίνδρου του slotting είναι 156mm, αδιάβροχο ατσάλινο σωλήνα, οι δύο φορές της άλεσης, η επιφάνεια σκληρή χρωματοποίηση, κινείται ομαλά.

2) Η κάτω διάμετρος κυλίνδρου του slotting είναι 156mm, αδιάβροχο ατσάλινο σωλήνα, οι δύο φορές της άλεσης, η επιφάνεια σκληρή χρωματοποίηση, κινείται ομαλά.

3) Επεξεργασία με ακρίβεια του δίσκου της άνω λεπίδας.

4) Ηλεκτρική ρύθμιση της συγχρονισμένης αξιακής θέσης των άνω και κατώτερων δίσκων της λεπίδας, του τροχού πλέξης, του δίσκου του μαχαίρου κοπής και του τροχού προ-πλέξης.

5) Μονόξυλο-διπλές λεπίδες, η ρύθμιση ύψους του κουτιού υιοθετεί την εσωτερική δομή ηλεκτρικού ελέγχου δοντιών, έτσι ώστε το λιπαντικό λάδι να μην είναι εύκολο να μολύνει το κουτί.Και η ρύθμιση ύψους του κουτιού έχει ηλεκτρονική συσκευή προστασίας κατά της σύγκρουσης, δεν θα καταστρέψει το μηχάνημα.

6) Ο μηχανισμός διασταύρωσης της πλάκας καθοδήγησης υιοθετεί το συνδυασμένο σχέδιο μιας κυλινδρικής βίδες ακριβείας και ενός γραμμικού οπτικού άξονα, με ευέλικτη κίνηση και ακριβή τοποθέτηση.

7Μηχανισμός ρύθμισης φάσης

1) Δομή πλανητικών μηχανημάτων.

2) Η φάση διακοπής ελέγχεται από υπολογιστή και ηλεκτρική ψηφιακή ρύθμιση 360 ° (κίνηση και στάση μπορούν να ρυθμιστούν).

8. Διακόπτης λειτουργίας και ελέγχου

Ο πίνακας ελέγχου είναι εξοπλισμένος με οθόνη αφής 6 ιντσών, η οποία διευκολύνει τη ρύθμιση του μεγέθους των λαβών.

Μονάδα κοπής με πετσέτα

1. Τροχίσματα.

1) Η διάμετρος του κυλίνδρου είναι 110mm αδιάβροχο ατσάλινο σωλήνα, μέσω δύο φορές της άλεσης, η επιφάνεια σκληρή χρωματοποίηση, κινείται ομαλά.

2) Το κενό των τροχών αναδίπλωσης ρυθμίζεται χειροκίνητα με αυτοκλειδωτικό σύστημα τροχιάς σκουλήκις διπλού πόλου και το κενό ρυθμίζεται με εκκεντρικό σύστημα τροχιάς, που σημειώνεται με κλίμακα.

2Ρολάντες κοπής με πετσέτα

1) Η διάμετρος του κατώτερου κυλίνδρου κοπής με θραύση είναι 360 mm τυποποιημένος κυλίνδρος κοπής με θραύση, ο οποίος είναι κατασκευασμένος από κεντροφυγικό χύτεμα από κράμα χάλυβα με υψηλή ακρίβεια άλεσης.Είναι εξοπλισμένο με ρυμουλκούμενο στερεωτήρα συμπίεσης.

2) Η διάμετρος του κυλίνδρου ελαστικού στρώματος είναι 388,9 mm, υψηλής ποιότητας 45 # ατσάλινος τερματισμός επεξεργασίας, διόρθωση ισορροπίας, σκληρή χρωματοποίηση.Το ελαστικό χαλί υιοθετεί την μάρκα Depair από τη Γερμανία - ανθεκτικό ελαστικό μανίκι πολυουρεθάνου με ομαλή τομή, βολική εγκατάσταση και πάνω από 8 εκατομμύρια φορές κοπή πετσέτας.να παρατείνει αποτελεσματικά τη διάρκεια ζωής του ελαστικού χαλιού, η απόσταση κίνησης είναι 30 mm, γραμμική ταχύτητα αυτόματη συσκευή αντιστάθμισης, να κάνει το die κόψιμο απεριόριστο βρόχο εργασία σε περιφερειακή κατεύθυνση, για να κάνει την φθορά του ελαστικού χαλί πιο ομοιόμορφη.όταν η διάμετρος του μαλακού ρολ αλλάζει, αυτόματη αντιστάθμιση παρακολούθησης, χωρίς χειροκίνητη ρύθμιση, εξασφαλίζουν ότι το μέγεθος κάθε παρτίδας από κουτιά που κόβονται με το πλέγμα είναι εντελώς συνεπές,και η συσκευή διαχωρισμού κυλίνδρων κοπής πετσέτας είναι εξοπλισμένη με κύλινδρο, όταν δεν τροφοδοτούνται από χαρτόνι και αδρανής λειτουργίας, οι δύο άνω και κάτω ρόλοι θα είναι διαχωρίσιμα, μειώνοντας την φθορά του χαλασμένου χαρτοπετρώματος και της λεπίδας.Η διάρκεια ζωής του χαλιού και των μαχαίρων είναι σημαντικά μεγαλύτερη..

3) Αυτοματοποιημένος μηχανισμός άλεσης ελαστικού κυλίνδρου, επισκευή και γυάλισμα του φθαρμένου ελαστικού χαλιού πολλές φορές.Το φανάρι συναγερμού συνεχίζει να αναβοσβήνει όταν επισκευάζεται το ρόλο καουτσούκ.

4) Σύστημα καθαρισμού: ο μπροστινός και ο πίσω άξονας ανάγλυψης πιέζονται στη ζώνη μέσω του κινητήρα επιβράδυνσης και τα απόβλητα χαρτιού απομακρύνονται πλήρως.ώστε το μηχάνημα να μην επηρεάζεται από την συσσώρευση των αποβλήτων χαρτιούΗ αποτελεσματικότητα της εργασίας βελτιώνεται σημαντικά.

3Δομή ρύθμισης φάσης των κυλίνδρων κοπής

1) Δομή πλανητικών μηχανημάτων.

2) Η φάση κοπής πετσέτας υιοθετεί LCD μικροεπιλογή ηλεκτρικής ψηφιακής ρύθμισης 360 μοιρών. (προσαρμόζεται για λειτουργία και διακοπή).
