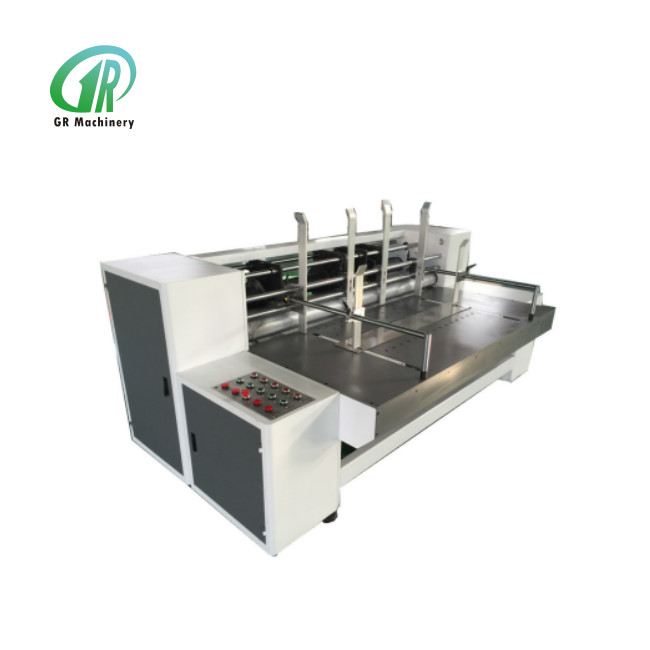

Μηχανή σχηματισμού αυτοματοποιημένων κουτιών από χαρτόνι μοντέλο 2000 υψηλής ακρίβειας

Μηχανή σχηματισμού αυτοματοποιημένων κουτιών από χαρτόνια

Εγώ.Εισαγωγή

Το μηχάνημα υιοθετεί σύστημα τροφοδοσίας βοηθητικού χαρτονιού με απορρόφηση κενού (ο όγκος του αέρα είναι ρυθμιζόμενος), με τη λειτουργία που μπορεί να ολοκληρώσει το σχισμό, το κόψιμο γωνίας, το κόψιμο, το πλέξιμο κλπ.από κυματοειδή χαρτόνια σε μία μόνο φοράΤο βάθος σχισμής αυτού του μηχανήματος είναι μεΗλεκτρική ρύθμισηΗ ρύθμιση της φάσης σχισμής είναι στη δομή του πλανητικού κιβωτίου, υιοθετώντας τηνηλεκτρικόυπολογιστήτύπου 360 μοίρεςπροσαρμογή, και ο άνω και ο κατώτερος δίσκος μαχαίρι σλάτινγκ και πλεξίματος τροχούς μπορεί συγχρονικά να κινείται προς τα αριστερά ή δεξιά, (σημείωση: κάποιο ειδικό εργαλείο για τη ρύθμιση του κινήματος), είναι εύκολο στη χρήση και τη συντήρηση, συμπαγή,που είναι επαγγελματίας με γνώμονα τον εξοπλισμό σχηματισμού μικρών χαρτονιού.

ΙΙ. Κύρια χαρακτηριστικά δομής και λειτουργίας

1Ο ρόλος τροφοδοσίας χαρτιού υιοθετεί μοτίβο ρόλου, η πίεση τροφοδοσίας ρόλου υιοθετεί εκκεντρική ρύθμιση τροχού με αριστερούς και δεξιούς εκκεντρικούς τροχούς, μπορεί να ρυθμίσει την πίεση συγχρονικά.

2Το τμήμα τροφοδοσίας πίσω υιοθετεί και τις δύο πλευρές και τα πίσω φασόνια για να στερεώσει χαρτόνι, για να αποφευχθεί το σφάλμα σχισμών για να κάνει το πάνω χαρτόνι να χάσει τη θέση του όταν σπρώχνει χαρτόνι,μπορεί να ταιριάζει σε κάθε είδος χαρτονιού με διαφορετική ποιότητα , και στέλνοντας χαρτί σταθερό και ακριβές.

3. Δίσκοι μαχαίρι slots υιοθετούν πλήρη μεταποιημένο χάλυβα, slots μαχαίρια υιοθετούν πριονιστή δόντια σε σχήμα τόξου ημικύκλωμα μαχαίρια slot και να αφαιρέσει τα απόβλητα, χαρτόνι να πάρει σε κόψιμο ρόλο μετά από slots,Τα μαχαίρια κόβουν τις δύο πλευρές του χαρτονιού καθαρά.(Σημείωση: ο πρέσβης και τα μαχαίρια κοπής είναι τοποθετημένα στον ίδιο ρόλο, εύκολο στη ρύθμιση)

4Το χαρτόνι αποστέλλεται από έξι άξονες μετά από σχισμή, κοπή γωνίας, πλεξίματα και κοπή.Η ισχύς αυτής της μηχανής είναι εξοπλισμένη με τον ρυθμιστή ταχύτητας συχνότητας (η ταχύτητα ρυθμίζεται ελεύθερα), υιοθετώντας μετατροπέα συχνότητας JTE.

5Αυτό το μηχάνημα υιοθετεί ηλεκτρική πλανητική προσαρμογή φάσης για την προσαρμογή του μεγέθους χαρτονιού, μπορεί να ρυθμιστεί χωρίς διακοπή.

ΙΙΙ. Δομή μηχανής

1 - πλευρική τροφοδοσία 2 - πίσω τροφοδοσία 3 - μπροστινή τροφοδοσία

(Εικόνα Α)

4 --- δίσκος μαχαιριού 5 --- δίσκος κοπής γωνίας 6 --- συσκευή πίεσης χαρτιού

7 --- μπροστινό πίνακα κουμπιών 8 --- πίσω πίνακα κουμπιών

(Εικόνα)Β)

ΙΒ.Λειτουργία μηχανής

1. Επιλέξτε το κυματοειδές χαρτόνι που θέλετε να επεξεργαστείτε, ρυθμίστε το πλάι τροφοδοσίας φέφερ (1 στην εικόνα Α). Μέθοδος ρύθμισης: λύστε τις βίδες σε κύκλο της παρακάτω εικόνας,μετακινήστε τα δύο πλευρικά φέφερ τροφοδοσίας (στο σχήμα Α) δεξιά ή αριστερά , ρυθμίστε την απόσταση μεταξύ των δύο πλευρικών προβολέων ανάλογα με το μήκος του χαρτονιού, αφού ολοκληρώσετε τη ρύθμιση, σφίξτε τη βίδα και σταθεροποιήστε τους προβολέες.

2. Ρυθμίστε τον πίσω προβολέα τροφοδοσίας (2 στην εικόνα Α), μέθοδος ρύθμισης: χαλαρώστε τις βίδες σε κύκλο της παρακάτω εικόνας, μετακινήστε τους δύο πίσω προβολέες τροφοδοσίας (2 στην εικόνα Α) μπροστά ή πίσω,ρυθμίστε τις κατάλληλες θέσεις ανάλογα με το πλάτος του χαρτονιού Μετά την ολοκλήρωση της ρύθμισης, σφίξτε τη βίδα και διορθώστε τις προβολέες.

3. Ρυθμίστε το διαχωρισμό τροφοδοσίας ανάλογα με το πάχος του χαρτονιού: χαλαρώστε τις βίδες σε κύκλο της εικόνας παρακάτω, μετακινήστε τους εμπρόσθιους προφυλακτήρες τροφοδοσίας (3 στην εικόνα Α) προς τα πάνω και προς τα κάτω,Κάντε την απόσταση μεταξύ του κάτω μέρους του βαφέλου και του τραπεζιού τροφοδοσίας 1.5 φορές το πάχος του χαρτονιού. (όταν τροφοδοτεί χαρτόνι, μπορεί να κάνει το κάτω χαρτί να περάσει και να σταματήσει το δεύτερο τελευταίο)

4- Σύμφωνα με το πάχος του χαρτονιού, για να ρυθμίσει το κενό των τροφοδοτικών κυλίνδρων, πτυσσόμενων τροχών και διακοπών δίσκων μαχαιριού, για να τροφοδοτήσει, να πτυσθεί και να διακόψει το χαρτόνι ομαλά.Μέθοδος προσαρμογής Ανοίξτε την πύλη ασφαλείας στα αριστερά της μηχανής, υπάρχουν τρεις ρυθμιστές σκουληκιού τουρμπίνας, ο ανώτερος είναι για να ρυθμίσει την απόσταση μεταξύ των ρολών τροφοδοσίας,Το μεσαίο είναι να ρυθμίζει την ελευθέρωση μεταξύ των σπασμένων τροχών., το χαμηλότερο είναι για να ρυθμίσει το κενό μεταξύ των δίσκων του μαχαιριού.

5Συνδέστε το ηλεκτρικό καλώδιο, κάντε το μηχάνημα να φορτίζεται με ηλεκτρισμό.

6. Ξεκινήστε το μηχάνημα στο μπροστινό πίνακα κουμπιών (7 στην εικόνα Β), όπως στην παρακάτω εικόνα, στην εικόνα 1, το μηχάνημα είναι απενεργοποιημένο (σε αυτό το διάστημα, πατάται το κουμπί " επείγουσα διακοπή "),Ανοίξτε το “ επείγον στάσιμο ” , στη συνέχεια, το φως του δείκτη ισχύος ανάβει, πιέστε το “ mainframe on ”, για να ξεκινήσετε το μηχάνημα, το “ mainframe indicator ” ανάβει, όπως στην εικόνα 2.

(εικόνα 1)

(εικόνα 2)

Front Πίνακα κουμπιών

1. Τοποθετήστε το χαρτόνι στο τραπέζι τροφοδοσίας που έχει ρυθμιστεί, ρυθμίστε τους τρεις δίσκους του μαχαιριού διακοπής και έναν δίσκο του μαχαιριού κοπής γωνίας,σύμφωνα με τη σωστή θέση σχισμών και κοπής γωνίας του χαρτονιού. Η μέθοδος ρύθμισης είναι η ακόλουθη: στο πίσω πίνακα κουμπιών (8 στην εικόνα Β), κουνήστε τα δύο κουμπιά “ θετική ” και “ αρνητική ” σε κύκλο της εικόνας 3,Γυρίστε το δίσκο του μαχαιριού και κάντε την τρύπα έξω., όπως φαίνεται στην εικόνα 4, λύστε τις βίδες με το κλειδί, στη συνέχεια, όπως στην εικόνα 5, περιστρέψτε το κλειδί και κάντε τον δίσκο του μαχαιριού να μετακινηθεί δεξιά ή αριστερά στην κατάλληλη θέση σχισμής ή κοπής γωνίας,όταν μετακινούμαστε.Η ρύθμιση των άλλων τριών δίσκων είναι η ίδια.

(εικόνα 3)

(εικόνα 4)

(εικόνα 5)

2. Ρυθμίσεις ύψους κιβωτίου: σύμφωνα με το ύψος του κιβωτίου που πρόκειται να παραχθεί, στο πίσω πίνακα κουμπιών (8 στην εικόνα Β),Χρησιμοποιώντας το κουμπί “αύξηση κουτιού” + “αύξηση κουτιού” και “αύξηση κουτιού” δύο κουμπιά (το κύκλο στην παρακάτω εικόνα) για να ρυθμίσετε την απόσταση μεταξύ μαχαιριού και μαχαιριού στον δίσκο του μαχαιριού.Υπάρχει η βαθμιαία κλίμακα σε κάθε δίσκο μαχαιριού, εύκολη για ακριβή ρύθμιση.

3. Στο μπροστινό πίνακα κουμπιών (7 στην εικόνα Β), όπως κάτω από την εικόνα 6, πατήστε τον πύραυλο “εμπνευσμός ”, τον δείκτη “εμπνευσμός ”, για να ενεργοποιήσετε τον ανεμιστήρα, περιστρέψτε τον πύραυλο “ταχύτητα κύριας συσκευής”,Κάνε την ταχύτητα πιο γρήγορη από το μηδέν.- δοκιμή τροφοδοσίας ενός χαρτονιού, σύμφωνα με την πραγματική θέση σχισμής και κοπής γωνίας, για τη ρύθμιση της φάσης.χρησιμοποιώντας τα δύο κουμπιά “καρτόνιση φάσης” και “καρτόνιση φάσης” που περιβάλλονται στη εικόνα 8 για ”ρύθμιση.

(εικόνα 6)

(εικόνα 7)

(εικόνα 8)

4Μετά την ολοκλήρωση της ρύθμισης, μπορεί να μετακινηθεί κάθε συσκευή πίεσης χαρτιού (6 στην εικόνα Β) μεταξύ δύο δίσκων μαχαιριού, όπως στην παρακάτω εικόνα, και στη συνέχεια να ξεκινήσει η παραγωγή σε όγκο των κουτιών από χαρτόνι.

Το προαιρετικό μέρος ρύθμισης κατά την τροφοδοσία του χαρτονιού με μεγάλο μήκος ή μεγάλο πλάτος:

1. Όταν το μήκος του χαρτονιού είναι μεγάλο, μπορεί να μετακινήσετε το μπροστινό τροφοδοτικό φέφερ (3 στην εικόνα Α) δεξιά ή αριστερά.μετακινήστε τους δύο εμπρόσθιους διακόπτες τροφοδοσίας (3 στην εικόνα Α)Μετά την ολοκλήρωση της ρύθμισης, σφίξτε τη βίδα και σταθεροποιήστε τους προφυλακτήρες.

2Όταν το πλάτος του χαρτονιού είναι μεγάλο, πρέπει να ρυθμίσετε το εύρος της αναρρόφησης του τραπεζιού τροφοδοσίας: πρώτα βάλτε ένα κομμάτι χαρτονιού στο τραπέζι τροφοδοσίας, και κάντε το μηχάνημα σε κατάσταση χαμηλής ταχύτητας,Ελέγξτε το εύρος πορείας της πλάκας ώθησης (το ορθογώνιο μέρος στην παρακάτω εικόνα) - Βεβαιωθείτε ότι η πλάκα έπιπτωσης δεν αγγίζει το χαρτόνι όταν η πλάκα έπιπτωσης μετακινεί την άκρη του μηχανήματος, τότε μπορεί να σπρώξει το χαρτόνι και να το τροφοδοτήσει προς τα εμπρός.Εάν χρειαστεί να ρυθμίσετε τη θέση της πλάκας ώθησης , λύστε τις βίδες που περιβάλλονται στην παρακάτω εικόνα, βρείτε και κατάλληλη τρύπα βίδα σε πιο πλευρική θέση, σταθεροποιήστε την πλάκα σπρώξιμο.

V. Μονάχα που είναι εύκολο να φορεθούν και μέθοδος αντικατάστασης

1. Αντικατάσταση μαχαιριού διακοπής γωνιών:

Όπως φαίνεται στην παρακάτω εικόνα, λύστε τη βίδα του μέρους που πρέπει να αντικατασταθεί, μετά μπορείτε να αφαιρέσετε το μαχαίρι, και να εγκαταστήσετε το νέο μαχαίρι και να φτιάξετε τη βίδα.Μπορείτε να χρησιμοποιήσετε το “θετικό “ ή το “αρνητικό ” στο πίσω πίνακα κουμπιών (π.χ. στην εικόνα Β)., περιστρέψτε την βίδα έξω, βολικό για να πάρει κάτω.

2. Αντικαταστήστε τη λωρίδα απορριμμάτων: όπως φαίνεται στην παρακάτω εικόνα, λύστε τη βίδα στην τρύπα χρησιμοποιώντας το κλειδί, στη συνέχεια μπορείτε να τραβήξετε έξω τη λωρίδα χάλυβα.

VI. Συντήρηση μηχανών

1Τακτικά ελέγξτε τα ρουλεμάν της μηχανής και καθαρίστε το μία φορά κάθε έξι μήνες έως ένα χρόνο.

2Πριν ξεκινήσετε την μηχανή, ελέγξτε αν υπάρχει ακαθαρσία μέσα, αν υπάρχουν κάποια φθαρμένα ή σπασμένα μέρη, αφού ελέγξετε και δεν υπάρχει ανωμαλία, τότε ξεκινήστε τη μηχανή.Το μηχάνημα πρέπει να παραμένει καθαρό και τακτοποιημένο για πολύ καιρό..

VII. Εγγύηση μηχανών και υπηρεσία μετά την πώληση

1Αυτό το μηχάνημα έχει ένα έτος εγγύηση για όλη τη δομή, εκτός από τα μαχαίρια, τα ελαστικά ρόλλα κλπ.Εκτός από τα εύκολα φθαρμένα μέρη και τις ζημιές που προκαλούνται από λάθος λειτουργία , αν υπάρχει πρόβλημα με τα ηλεκτρικά στοιχεία, τα γρανάζια, τα ρουλεμάνια κλπ. τα κατασκευαστικά μέρη, θα παρέχουμε τα αντικατασταθέντα μέρη δωρεάν.

2Πέρα από την περίοδο εγγύησης, αν υπάρχουν ζημιωμένα ή σπασμένα εξαρτήματα, θα πληρωθούμε για να παρέχουμε το αντικατασταμένο μέρος.

3Για όλα τα προβλήματα λειτουργίας, συντήρησης κλπ. στην παραγωγή, η εταιρεία μας θα παρέχει την τεχνική λύση και βοήθεια στον πελάτη μας δωρεάν.
