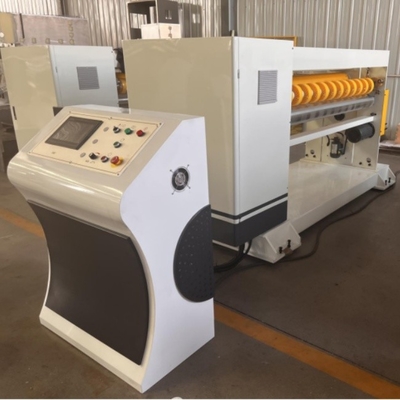

NC Ελικοειδή μαχαίρια για την παραγωγή κυματοειδούς χαρτονιού

NC-100 Ελικοειδή μαχαίρια κοπής NC

Δομικό χαρακτηριστικό:

• Μπορεί να αποθηκεύσει παραγγελίες 200 μονάδων, να αντικαταστήσει τις προδιαγραφές του κόφτη γρήγορα και με ακρίβεια, να αλλάζει παραγγελίες χωρίς διακοπή, και επιτρέπει στους δικτυωμένους υπολογιστές να διευκολύνουν τη διαχείριση της παραγωγής.
• Τα γρανάζια κίνησης του άξονα μαχαιριού είναι επαγωγική σκλήρυνση από σφυρήλατο χάλυβα ακριβείας, μετάδοση χωρίς οπισθοδρόμηση, προηγμένη σύνδεση χωρίς κλειδί, υψηλή ακρίβεια μετάδοσης.
• Το μηχάνημα κοπής υιοθετεί την ένθετη σπειροειδή δομή μαχαιριού μπροστινής λεπίδας από χάλυβα, οδοντωτό μαχαίρι. ψαλίδι, ψαλίδι, δύναμη διάτμησης, μεγάλη διάρκεια ζωής της λεπίδας
• Οι κύλινδροι τροφοδοσίας γύρω από χρησιμοποιούνται με τον τρόπο της πλάκας του γραναζιού ήλιου, ομαλή παράδοση, ομοιόμορφη πίεση, εύκολη συνθλίψη σανίδα πλάκας ή πρόκληση απόφραξης
• Αυτό το μοντέλο είναι η αποθήκευση ενέργειας πέδησης (μη δυναμική πέδηση), επομένως η κατανάλωση ενέργειας στη διαδικασία παραγωγής, η μέση κατανάλωση ηλεκτρικής ενέργειας είναι το 1/3 μιας συνηθισμένης μηχανής κοπής NC, εξοικονομώντας περισσότερο από 70% ισχύ για να επιτευχθεί ο στόχος εξοικονόμησης χρημάτων.
• Ρυθμιζόμενο γρανάζι ακριβείας χωρίς διάκενο για εξασφάλιση ακριβούς εμπλοκής της λεπίδας, ισορροπία λειτουργίας.
• Χρήση ανεξάρτητης αντλίας λαδιού και φίλτρου με κατανομή δύο χαλκού σε κάθε θέση μετάδοσης λάδι, λίπανση και ψύξη
• Κύλινδρος μαχαιριού: υψηλής ποιότητας σφυρήλατο ατσάλι, ισορροπημένο, με καλή σταθερότητα.

Τεχνικές παράμετροι:

• ενεργό πλάτος: 2200 mm
• κατεύθυνση λειτουργίας: αριστερά ή δεξιά (καθορίζεται από το εργοστάσιο του πελάτη)
• υψηλότερη ταχύτητα μηχανήματος: 100 m/min
• Μηχανική διαμόρφωση: Ελικοειδής εγκάρσιος κόφτης με έλεγχο υπολογιστή
• Ελάχιστο μήκος κοπής: 500mm
• Μέγιστο μήκος κοπής: 9999 mm
• Ακρίβεια κοπής χαρτιού: ομοιόμορφο ± 1 mm, ανομοιόμορφο ± 2 mm
• Μέγεθος εξοπλισμού: L_mx4,2*Δ_mx1,2*Η_mx1.4
• Ενιαίο βάρος: MAX3500Kg

Παράμετροι διαμέτρου κυλίνδρου:

• Σταυρός στην κεντρική απόσταση του άξονα του μαχαιριού:￠216mm
• Πριν από τον κάτω κύλινδρο μεταφοράς διάμετρος ￠156mm
• Μετά την κάτω διάμετρος κυλίνδρου μεταφοράς: ￠156 mm
• Διάμετρος κυλίνδρου στο μπροστινό μέρος της πλάκας: ￠70 mm
• Διάμετρος κυλίνδρου στο μπροστινό μέρος της πλάκας: ￠70 mm

Σημείωση: Αφού έχουν λειανθεί όλοι οι κύλινδροι, επιχρωμιωμένοι με σκληρό χρώμιο στο κάλυμμα (εκτός από κάτω από τον άξονα του μαχαιριού)

Κινητήρες ισχύος και ηλεκτρικές παράμετροι:

• Ισχύς κινητήρα κύριας κίνησης: 18,5 KW Σύγχρονος σερβομηχανισμός πλήρους εναλλασσόμενου ρεύματος
• Ισχύς κινητήρα πριν και μετά την τροφοδοσία: 3KW (Έλεγχος Συχνότητας)
• Ισχύς κινητήρα αντλίας λιπαντικού: 0,25KW

Κυρίως αγορασμένα ανταλλακτικά, πρώτες ύλες και προέλευση:
