NC-100 Ελικοειδή μαχαίρια κοπής NC
Δομικό χαρακτηριστικό:
- Μπορεί να αποθηκεύσει παραγγελίες 200 μονάδων, να αντικαταστήσει τις προδιαγραφές του κόφτη γρήγορα και με ακρίβεια, να αλλάζει παραγγελίες χωρίς διακοπή, και επιτρέπει στους δικτυωμένους υπολογιστές να διευκολύνουν τη διαχείριση της παραγωγής.
- Τα γρανάζια κίνησης του άξονα μαχαιριού είναι επαγωγική σκλήρυνση από σφυρήλατο χάλυβα ακριβείας, μετάδοση χωρίς οπισθοδρόμηση, προηγμένη σύνδεση χωρίς κλειδί, υψηλή ακρίβεια μετάδοσης.
- Το μηχάνημα κοπής υιοθετεί την ένθετη σπειροειδή δομή μαχαιριού μπροστινής λεπίδας από χάλυβα, οδοντωτό μαχαίρι. ψαλίδι, ψαλίδι, δύναμη διάτμησης, μεγάλη διάρκεια ζωής της λεπίδας
- Οι κύλινδροι τροφοδοσίας γύρω από χρησιμοποιούνται με τον τρόπο της πλάκας του γραναζιού ήλιου, ομαλή παράδοση, ομοιόμορφη πίεση, εύκολη συνθλίψη σανίδα πλάκας ή πρόκληση απόφραξης
- Αυτό το μοντέλο είναι η αποθήκευση ενέργειας πέδησης (μη δυναμική πέδηση), επομένως η κατανάλωση ενέργειας στη διαδικασία παραγωγής, η μέση κατανάλωση ηλεκτρικής ενέργειας είναι το 1/3 μιας συνηθισμένης μηχανής κοπής NC, εξοικονομώντας περισσότερο από 70% ισχύ για να επιτευχθεί ο στόχος εξοικονόμησης χρημάτων.
- Ρυθμιζόμενο γρανάζι ακριβείας χωρίς διάκενο για εξασφάλιση ακριβούς εμπλοκής της λεπίδας, ισορροπία λειτουργίας.
- Χρήση ανεξάρτητης αντλίας λαδιού και φίλτρου με κατανομή δύο χαλκού σε κάθε θέση μετάδοσης λάδι, λίπανση και ψύξη
- Κύλινδρος μαχαιριού: υψηλής ποιότητας σφυρήλατο ατσάλι, ισορροπημένο, με καλή σταθερότητα.
Παράμετροι διαμέτρου κυλίνδρου:
- Σταυρός στην κεντρική απόσταση του άξονα του μαχαιριού:￠216mm
- Πριν από τον κάτω κύλινδρο μεταφοράς διάμετρος ￠156mm
- Μετά την κάτω διάμετρος κυλίνδρου μεταφοράς: ￠156 mm
- Διάμετρος κυλίνδρου στο μπροστινό μέρος της πλάκας: ￠70 mm
- Διάμετρος κυλίνδρου στο μπροστινό μέρος της πλάκας: ￠70 mm
Σημείωση: Αφού έχουν λειανθεί όλοι οι κύλινδροι, επιχρωμιωμένοι με σκληρό χρώμιο στο κάλυμμα (εκτός από κάτω από τον άξονα του μαχαιριού)
Κινητήρες ισχύος και ηλεκτρικές παράμετροι:
- Ισχύς κινητήρα κύριας κίνησης: 18,5 KW Σύγχρονος σερβομηχανισμός πλήρους εναλλασσόμενου ρεύματος
- Ισχύς κινητήρα πριν και μετά την τροφοδοσία: 3KW (Έλεγχος Συχνότητας)
- Ισχύς κινητήρα αντλίας λιπαντικού: 0,25KW
Κυρίως αγορασμένα ανταλλακτικά, πρώτες ύλες και προέλευση:
| Όνομα των κύριων μερών |
Μάρκες ή τόπος προέλευσης |
Υλικό και είδος |
| Πλήρης σερβοκινητήρας AC |
Φουτιανός της Σαγκάης |
18,5 KW |
| Μοτέρ συχνότητας τροφοδοσίας |
Hebei hengshui yongshun |
|
| ρουλεμάν |
HRB,ZWZ,LYC |
Πάνω-κάτω τα ρουλεμάν μαχαιριού από την Ιαπωνία NSK |
| ζώνη |
Γερμανία OPTIBELT |
|
| Στο μανίκι |
Xianyang chaoyue |
|
| Ρουλεμάν ζώνης ασφαλείας |
Zhejiang Wuhuan |
|
| Επαφές και ρελέ, ρελέ μέσης |
Γαλλία Σνάιντερ |
|
| Διακόπτης εγγύτητας |
Ιαπωνία OMRON |
|
| Σύστημα ελέγχου ιπτάμενης ψαλίδας |
Αμέρικα Έμεσον |
|
| Πίνακας ελέγχου κίνησης |
Γερμανία MKS-CT150 |
|
| Περιστροφικός κωδικοποιητής |
Wuxi ruipu |
|
| Οδήγηση σίτισης |
Δέλτα της Ταϊβάν |
|
| Διεπαφή ανθρώπινης μηχανής |
Ταϊβάν WEINVIEW ή MCGS |
|
| Εξοπλισμός ηλίου |
Κίνα Σεντζέν |
|
| Πνευματικά εξαρτήματα |
Zhejiang sonorCSM |
|
| Μετατροπέας συχνότητας |
Simens |
|

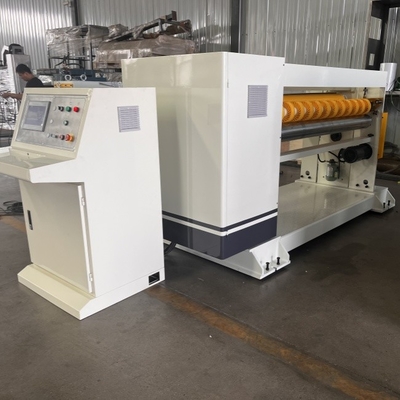

Εικόνα λεπτομερειών μηχανής
Λειτουργία
操作
① Ενεργοποίηση—启动
② E-STOP—急停
③ Απενεργοποίηση—关机
④ Χειροκίνητο/Αυτόματο—手动/自动
⑤ Ρύθμιση ταχύτητας—速度调节
Αλλαγή της γλώσσας λειτουργίας: Αγγλικά ή 中文 (Κινεζικά)
Ενεργοποιήστε την κύρια παροχή ρεύματος
Κάντε κλικ στο κουμπί «Ενεργοποίηση».
Στην αυτόματη λειτουργία, το μηχάνημα πρέπει να συνδεθεί σε διπλή όψη και το μηχάνημα θα ελέγχει αυτόματα την ταχύτητα λειτουργίας.
Στη χειροκίνητη λειτουργία, η ταχύτητα λειτουργίας ρυθμίζεται χειροκίνητα μέσω του ποτενσιόμετρου. (Η ταχύτητα λειτουργίας πρέπει να είναι ελαφρώς υψηλότερη από την ταχύτητα της γραμμής παραγωγής)
Κάντε κλικ στο στοιχείο ελέγχου κοπής NC
Ρύθμιση του «Μήκους επεξεργασίας» και «Ποσότητα επεξεργασίας».
Κάντε κλικ στο "NC cutting start", Speed up, Το μηχάνημα θα αρχίσει να λειτουργεί.
Ρυθμίζοντας το νέο "Μήκος επεξεργασίας" και "Ποσότητα επεξεργασίας", θα αλλάξει η σειρά.
Η εταιρεία μας
Συσκευασία προϊόντος
FAQ:
Q1: Είστε εμπορική εταιρεία ή κατασκευαστής;
A1: Είμαστε κατασκευαστής.
Ε2: Έχετε τη δική σας ομάδα Ε&Α;
A2: Ναι, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με τις απαιτήσεις σας.
Ε3: Τι λέτε για την ποιότητα;
A3: Έχουμε τον καλύτερο επαγγελματία μηχανικό και αυστηρό σύστημα QA και QC.
Q4: Μπορούμε να είμαστε ο διανομέας σας;
A4: Ψάχνουμε για διανομέα και αντιπρόσωπο σε όλο τον κόσμο.
Ε5: Πώς είναι το πακέτο;
A5:Μεμβράνη φυσαλίδων, μεταλλικός δίσκος και ξύλινη συσκευασία
Ε6: Πώς είναι ο χρόνος παράδοσης;
A6: Εξαρτάται από την ποσότητα που χρειάζεστε.
