Ηλεκτρονικά μαχαίρια για την παραγωγή κυματοειδούς χαρτονιού

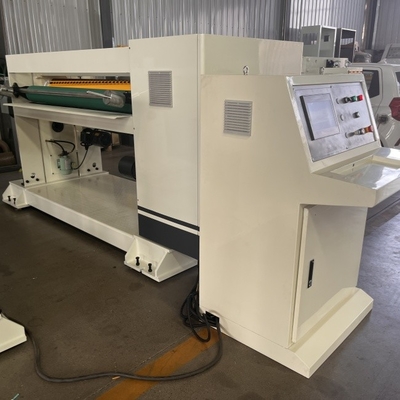

NC-100 Ελικοειδή μαχαίρια κοπής NC

Το μηχάνημα αποτελείται κυρίως από έναν εσωτερικό γρανάζι άξονα κοπής (2), έναν εξωτερικό γρανάζι άξονα κοπής (3), μια βίδα σύνδεσης (4), ένα χιτώνιο σύσφιξης (5), ένα γρανάζι άξονα κοπής (6), μια κάτω λεπίδα (7), μια κάτω βίδα σύσφιξης λεπίδας (8), μια άνω βίδα λάμας (1) πάνω βίδα λάμας (1) λεπίδα (11), άξονας ρύθμισης διάκενου γραναζιού (12), κύριος κινητήρας (13), ράβδος ρύθμισης (14), βίδα ρύθμισης (15), άνω άξονας κοπής (16), κάτω άξονας κοπής (17) κ.λπ.

1. Ο επάνω άξονας λεπίδας (16) και ο κάτω άξονας λεπίδας (17) είναι κατασκευασμένοι από ανθρακούχο χάλυβα και έχουν υποστεί θερμική επεξεργασία για καλή ακαμψία.

2. Όταν ρυθμίζετε τη λεπίδα, εισάγετε τη ράβδο της λεπίδας στην υποδοχή της ράβδου της λεπίδας για χειροκίνητη περιστροφή.

3. Όταν ρυθμίζετε τη λεπίδα, χαλαρώστε τη βίδα σύσφιξης της κάτω λεπίδας (8) κατά 1/4 της στροφής και ρυθμίστε τη βίδα σύσφιξης της επάνω λεπίδας (10) για να εφαρμόσετε σωστά την επάνω λεπίδα (11) και την κάτω λεπίδα (7).

4. Κατά τη ρύθμιση της λεπίδας, χαλαρώστε τη βίδα σύνδεσης του γραναζιού (16) και προσαρμόστε τη βίδα ρύθμισης του διακεκομμένου της πλευράς του γραναζιού (15) για να εξαλείψετε το πλευρικό διάκενο του γραναζιού του άξονα λεπίδας.

5. Το χιτώνιο διαστολής (5) συνδέει το εξωτερικό γρανάζι του άξονα λεπίδας (3) και το γρανάζι του άξονα λεπίδας (6) στον κύλινδρο λεπίδας.

6. Ο κινητήρας ατράκτου (13) είναι η πηγή ισχύος για την κίνηση του κυλίνδρου λεπίδας.

Απαιτήσεις εγκατάστασης

1. Το μηχάνημα πρέπει να εγκατασταθεί σε θεμέλια από σκληρό σκυρόδεμα με πάχος θεμελίωσης όχι μικρότερο από 250 mm.

2. Η επιφάνεια θεμελίωσης είναι επίπεδη και επίπεδη με επιπεδότητα όχι μεγαλύτερη από 2 mm/m.

3. Το μηχάνημα πρέπει να ρυθμιστεί σε επίπεδο πριν στερεωθεί στο θεμέλιο με επιπεδότητα όχι μεγαλύτερη από 0,4 mm/m. Όργανο δοκιμής: τετράγωνο επίπεδο; Θέση δοκιμής: Στήριγμα μαχαιριού σταθερή εγκάρσια δοκός.

4. Όταν το μηχάνημα είναι εγκατεστημένο στη βάση, βεβαιωθείτε ότι ο εξοπλισμός είναι παράλληλος με παραλληλισμό όχι μεγαλύτερο από 1 mm/m. Όργανο δοκιμής: επίπεδο; Θέση δοκιμής: και οι δύο πλευρές του πλαισίου του μηχανήματος και στα δύο άκρα.

Εγκατάσταση μηχανήματος

Όταν το μηχάνημα είναι εγκατεστημένο, το τροφοδοτικό του χρήστη θα πρέπει να συνδέεται στο ντουλάπι της μονάδας ισχύος του μηχανήματος και ένας διακόπτης αέρα πρέπει να εγκατασταθεί στο μπροστινό άκρο του θαλάμου αέρα για να απενεργοποιείται ή να ενεργοποιείται η τροφοδοσία ρεύματος του μηχανήματος ανά πάσα στιγμή.

Όταν το μηχάνημα είναι εγκατεστημένο, ο αγωγός πεπιεσμένου αέρα του χρήστη θα πρέπει να συνδέεται με την πνευματική τριπλέτα του μηχανήματος και μια βαλβίδα διακοπής θα πρέπει να εγκατασταθεί στο μπροστινό άκρο για να απενεργοποιείται ή να διακόπτεται η παροχή πεπιεσμένου αέρα του μηχανήματος ανά πάσα στιγμή (όπως φαίνεται παρακάτω).

Οι παράμετροι του σωλήνα αέρα είναι: PN0.6MPa, DN10.

Ρύθμιση της στάθμης του μηχανήματος

Αφού εγκαταστήσετε το μηχάνημα, παρατηρήστε το μετρητή στάθμης και προσαρμόστε τις βίδες μέχρι η στάθμη να είναι εντός 0,1mm/1000mm×1000mm και, στη συνέχεια, σφίξτε τα παξιμάδια των μπουλονιών αγκύρωσης. Χρησιμοποιήστε την ίδια μέθοδο για να ρυθμίσετε την στάθμη τουλάχιστον τεσσάρων γωνιών του μηχανήματος.

Δομικό χαρακτηριστικό:

• Μπορεί να αποθηκεύσει παραγγελίες 200 μονάδων, να αντικαταστήσει τις προδιαγραφές του κόφτη γρήγορα και με ακρίβεια, να αλλάζει παραγγελίες χωρίς διακοπή, και επιτρέπει στους δικτυωμένους υπολογιστές να διευκολύνουν τη διαχείριση της παραγωγής.
• Τα γρανάζια κίνησης του άξονα μαχαιριού είναι επαγωγική σκλήρυνση από σφυρήλατο χάλυβα ακριβείας, μετάδοση χωρίς οπισθοδρόμηση, προηγμένη σύνδεση χωρίς κλειδί, υψηλή ακρίβεια μετάδοσης.
• Το μηχάνημα κοπής υιοθετεί την ένθετη σπειροειδή δομή μαχαιριού μπροστινής λεπίδας από χάλυβα, οδοντωτό μαχαίρι. ψαλίδι, ψαλίδι, δύναμη διάτμησης, μεγάλη διάρκεια ζωής της λεπίδας
• Οι κύλινδροι τροφοδοσίας γύρω από χρησιμοποιούνται με τον τρόπο της πλάκας του γραναζιού ήλιου, ομαλή παράδοση, ομοιόμορφη πίεση, εύκολη συνθλίψη σανίδα πλάκας ή πρόκληση απόφραξης
• Αυτό το μοντέλο είναι η αποθήκευση ενέργειας πέδησης (μη δυναμική πέδηση), επομένως η κατανάλωση ενέργειας στη διαδικασία παραγωγής, η μέση κατανάλωση ηλεκτρικής ενέργειας είναι το 1/3 μιας συνηθισμένης μηχανής κοπής NC, εξοικονομώντας περισσότερο από 70% ισχύ για να επιτευχθεί ο στόχος εξοικονόμησης χρημάτων.
• Ρυθμιζόμενο γρανάζι ακριβείας χωρίς διάκενο για εξασφάλιση ακριβούς εμπλοκής της λεπίδας, ισορροπία λειτουργίας.
• Χρήση ανεξάρτητης αντλίας λαδιού και φίλτρου με κατανομή δύο χαλκού σε κάθε θέση μετάδοσης λάδι, λίπανση και ψύξη
• Κύλινδρος μαχαιριού: υψηλής ποιότητας σφυρήλατο ατσάλι, ισορροπημένο, με καλή σταθερότητα.

Παράμετροι διαμέτρου κυλίνδρου:

• Σταυρός στην κεντρική απόσταση του άξονα του μαχαιριού:￠216mm
• Πριν από τον κάτω κύλινδρο μεταφοράς διάμετρος ￠156mm
• Μετά την κάτω διάμετρος κυλίνδρου μεταφοράς: ￠156 mm
• Διάμετρος κυλίνδρου στο μπροστινό μέρος της πλάκας: ￠70 mm
• Διάμετρος κυλίνδρου στο μπροστινό μέρος της πλάκας: ￠70 mm

Σημείωση: Αφού έχουν λειανθεί όλοι οι κύλινδροι, επιχρωμιωμένοι με σκληρό χρώμιο στο κάλυμμα (εκτός από κάτω από τον άξονα του μαχαιριού)

Κινητήρες ισχύος και ηλεκτρικές παράμετροι:

• Ισχύς κινητήρα κύριας κίνησης: 18,5 KW Σύγχρονος σερβομηχανισμός πλήρους εναλλασσόμενου ρεύματος
• Ισχύς κινητήρα πριν και μετά την τροφοδοσία: 3KW (Έλεγχος Συχνότητας)
• Ισχύς κινητήρα αντλίας λιπαντικού: 0,25KW

Κυρίως αγορασμένα ανταλλακτικά, πρώτες ύλες και προέλευση:

Εικόνα λεπτομερειών μηχανής

Η εταιρεία μας

Συσκευασία προϊόντος

FAQ:

Q1: Είστε εμπορική εταιρεία ή κατασκευαστής;

A1: Είμαστε κατασκευαστής.

Ε2: Έχετε τη δική σας ομάδα Ε&Α;

A3: Έχουμε τον καλύτερο επαγγελματία μηχανικό και αυστηρό σύστημα QA και QC.

Q4: Μπορούμε να είμαστε ο διανομέας σας;

A4: Ψάχνουμε για διανομέα και αντιπρόσωπο σε όλο τον κόσμο.

Ε5: Πώς είναι το πακέτο;

A5:Μεμβράνη φυσαλίδων, μεταλλικός δίσκος και ξύλινη συσκευασία

Ε6: Πώς είναι ο χρόνος παράδοσης;

A6: Εξαρτάται από την ποσότητα που χρειάζεστε.
