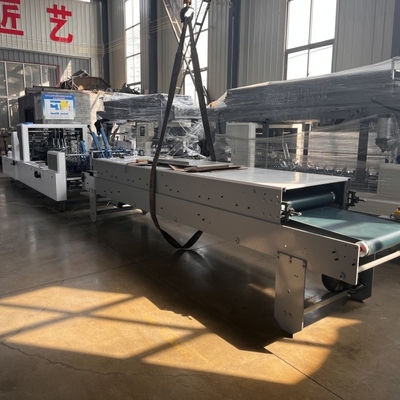

Αυτοματοποιημένη διόρθωση υψηλής ταχύτητας με τρεις μεθόδους μέτρησης

Αυτοματοποιημένη διόρθωση με μία μόνο φοράΜεΤρεις Μέθοδοι Μέτρησης

1Ιδιαιτερότητα του μηχανήματος και εισαγωγή σε κάθε τμήμα

Γενικός εξοπλισμός:

α.Η βάση του μηχανήματος είναι κατασκευασμένη από ολοκληρωμένη πλάκα χάλυβα.Το πάχος του κύριας τοιχώματος είναι 16 mm.Όλοι υιοθετούν τεχνολογία κοπής λέιζερ και έχουν υποβληθεί σε ψυχρή και θερμική επεξεργασία.Ολόκληρη η μηχανή έχει καλή ακαμψία.

Το σύνολο της μηχανής υιοθετεί μοντελοποιημένο σχεδιασμό, με ευέλικτη επιλογή λειτουργίας.

γ.Η μετάδοση της μηχανής υιοθετεί αλυσίδα κοινών επιχειρήσεων μεταξύ Κίνας και ξένων χωρών, η οποία έχει υψηλή ταχύτητα, ακριβή και σταθερή μετάδοση, ελάχιστο θόρυβο και μακρά διάρκεια ζωής.

δ.Το μηχάνημα έχει καλή σταθερότητα και η ταχύτητα μπορεί να φτάσει τα 220m/min

Τμήμα τροφοδοσίας χαρτιού:

Το τμήμα τροφοδοσίας χαρτιού υιοθετεί ανεξάρτητο κινητήρα για την τροφοδοσία χαρτιού, καθιστώντας την τροφοδοσία χαρτιού ευκολότερη και ομαλότερη.

f.3 σετ μαχαιριών τροφοδοσίας χαρτιού για την κάλυψη των αναγκών τροφοδοσίας χαρτιού διαφόρων βαρών.

Η πολυεπίπεδη γραμμή εξασφαλίζει την κατακόρυφη θέση του χαρτονιού και εξασφαλίζει ότι η τροφοδοσία χαρτιού δεν παραστρέφεται.

Η ανύψωση με το πνευματικό μαχαίρι συντομεύει τον χρόνο ρύθμισης και αλλαγής κουτιού.

Η συσκευή δονήματος συνεργάζεται με τον κινητήρα για να τροφοδοτεί σωστά το χαρτί γρήγορα, εύκολα, συνεχώς και αυτόματα.

j.Η ζώνη τροφοδοσίας χαρτιού υιοθετεί δακτυλική αδιάβροχη ζώνη μεταφοράς κρέατος, η οποία έχει ισχυρή αντοχή στην φθορά.καθιστώντας πολύ βολικό και γρήγορο να αντικαταστήσει την ταινία μεταφοράς τροφοδοσίας χαρτιού σε μεταγενέστερη περίοδο.

2Βόρεια φιάλη πάστα:

α.Ο κατώτερος κύλινδρος πάστες είναι τοποθετημένος με ένα αριστερό και ένα δεξί, και διαφορετικό πάχος ελαστικού τροχού μπορεί να εξοπλιστεί ανάλογα με το πλάτος του ανοίγματος της κόλλας του τύπου κουτιού του πελάτη.

Το κύλινδρο πάστα είναι φτιαγμένο από ισχυρό, ανθεκτικό ανοξείδωτο χάλυβα.

πρέπει να ελέγχεται με ακρίβεια ώστε να εξασφαλίζεται ότι το μέρος της κόλλας λειτουργεί με υψηλή ταχύτητα.

3Το αναδιπλούμενο μέρος:

Αριστερή και δεξιά πλευρά ολοκληρώνουν τη δεύτερη πτυχή 180 μοίρες.

β.Το αναδιπλούμενο μέρος του συστήματος διόρθωσης διαφορών, η ειδική σχεδίαση του αναδιπλούμενου μέρους της αριστερής και δεξιάς ταχύτητας μεταγωγικής ζώνης μπορεί να ρυθμιστεί ώστε να εξασφαλίζεται η οδική μεταφορά.Μπορεί να μειώσει αποτελεσματικά την περίπτωση των ψαλίδων που σχηματίζουν κουτιά.

γ. Η ζώνη τροχαλιών της επάνω σειράς του αναδιπλούμενου μέρους είναι εξοπλισμένη με συσκευή ισχύος για την επίτευξη της διαφοράς ταχύτητας μεταξύ των άνω και των κατώτερων ζώνων, με αποτέλεσμα την ολίσθηση χαρτονιού.

Δ. Εξοπλισμένο με ένα σετ αριστερών και δεξιών αναδιπλούμενων μαχαιριών.

Μέρος μεταφοράς πίεσης:

α.Φωτοηλεκτρικός μετρητής αυτόματης κλωτσιάς χαρτιού, σύστημα διπλής χρήσης ψεκασμού νερού και συσκευή ανίχνευσης χαρτιού.

β. Οι άνω και κάτω ζώνες είναι ελεύθερα τηλεσκοπικές και εύκολο να ρυθμίζονται, καθιστώντας το κουτί κάθε σχήματος πιο ομαλά και ομαλά στοποθετημένο κατά την είσοδο στο μεταγωγικό τμήμα.

Γ. Εξοπλισμένο με μηχανική συσκευή χτυπήματος, έτσι ώστε να μην υπάρχει φαινόμενο ψαλίδι στην παραγωγή επίπεδων ταχυδρομικών κουτιών.Και η μηχανική μετάδοση έχει τα χαρακτηριστικά της μακράς και σταθερής ζωής.

5Μέρος μεταφοράς:

α.Το κύριο τοιχικό πάνελ του μεταγωγικού μέρους υιοθετεί 12mm και υιοθετεί τεχνολογία κοπής λέιζερ και υποβάλλεται σε επεξεργασία με κρύο και θερμό, και η μηχανή έχει καλή ακαμψία.Το μήκος μεταφοράς φτάνει τα 6m,και η σχεδίαση μεγάλης απόστασης μπορεί να επεκτείνει το χρόνο δέσμευσης του κουτιού και να βελτιώσει την ποιότητα δέσμευσης του κουτιού.

β.Πνευματική ρύθμιση της πίεσης, εύκολη στη ρύθμιση, μπορεί να εξασφαλίσει αποτελεσματικά την ομοιόμορφη πίεση της προσαρμογής.

γ.Αυτόματος και χειροκίνητος διακόπτης δύο τρόπων με ένα κλικ, για την προσαρμογή στις ανάγκες παραγωγής διαφόρων τύπων κιβωτίων.

δ.Η άνω και κατώτερη ανεξάρτητη αρθρωτή κατασκευή του μεταγωγικού μέρους μπορεί να κινείται σχετικά προς τα εμπρός και προς τα πίσω για να προσαρμόζεται σε διάφορα κουτιά διαφορετικού μήκους.

Ηλεκτρικό σύστημα:

α. Το μηχάνημα ελέγχεται από PLC, εύκολο στη λειτουργία. Ο PLC και η οθόνη αφής υιοθετούν την διάσημη κινεζική μάρκα Inwitten, σταθερή και αξιόπιστη, χαμηλό ποσοστό αποτυχίας.Όλο το μηχάνημα υιοθετεί μετατροπέα πολυσυχνοτήτων, και ο έλεγχος είναι πιο ευέλικτος και βολικός.

β.Ο κύριος κινητήρας κίνησης υιοθετεί κινητήρα μετατροπής συχνότητας, το οποίο έχει τα πλεονεκτήματα της εξοικονόμησης ενέργειας και της υψηλής απόδοσης, ευρείας εμβέλειας ρύθμισης ταχύτητας, σταθερής εκκίνησης και πέδησης,βελτίωση της αποδοτικότητας της παραγωγής και μείωση του κόστους συντήρησης μηχανικού εξοπλισμού.

γ. Η διάταξη του πίνακα ελέγχου είναι εύλογη και κάθε μονάδα διαθέτει πίνακα ελέγχου.

δ.Η οθόνη LCD 19 ιντσών μπορεί να παρακολουθεί τη διαδικασία παραγωγής της μηχανής στο τμήμα τροφοδοσίας χαρτιού, καθιστώντας πιο βολικό για τον καπετάνιο να ελέγχει ολόκληρη τη διαδικασία λειτουργίας.

Εγώ.Τεχνικό Προδιαγραφή

Τρεις μέθοδοι καταμέτρησης:

1-Σταματήστε την τροφοδοσία:

Μετά την ολοκλήρωση της μέτρησης, ο ανιχνευτής επαγωγής θα σταματήσει τον κινητήρα τροφοδοσίας χαρτιού για τον καθορισμένο χρόνο.

2.Αεροκύλινδρο counter ((υδροσήμα):

Σύνδεση της αεροπορικής γραμμής

Προσθέστε καθαρό νερό

Χρησιμοποιήστε τον διακόπτη της βαλβίδας για να γεμίσετε τη γραμμή αέρα με νερό.

Αφού ο ανιχνευτής επαγωγής ολοκληρώσει τη μέτρηση, ο πύργος θα αφήσει ένα σημάδι νερού στο χαρτόνι.

2.Μετρητής φιαλίδας αέρα ((μαλακώς ευθυγραμμισμένο σήμα):

Σύνδεση της αεροπορικής γραμμής

Ο κύλινδρος αέρα διατηρείται συνήθως συρρικνωμένος. ((Αν ο κύλινδρος παραμένει παρατεταμένος, ανταλλάξτε τις θέσεις των δύο σωλήνων αέρα.)

Αφού ο ανιχνευτής επαγωγής ολοκληρώσει τη μέτρηση, ο πύργος θα αφήσει ένα σημάδι νερού στο χαρτόνι.

Ο κύλινδρος αέρα θα σπρώξει το χαρτόνι έτσι ώστε η ευθυγράμμιση του χαρτόνι ((Το τελευταίο στον κύκλο μέτρησης) να είναι λάθος ευθυγραμμισμένη.
