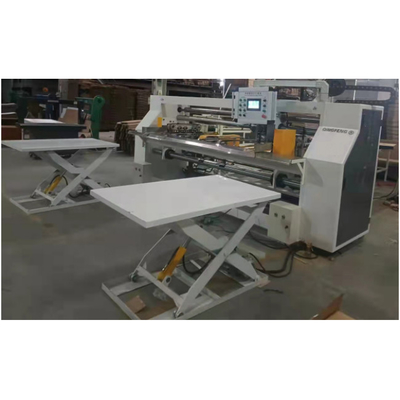

Μηχανή κολλήματος τύπου 2 τύπου 4600

4600 μοντέλο 6 αυτοματοποιημένη σέρβο πτυσσόμενη κολλή (διπλό)

1 Η πλάκα του τοίχου της μηχανής είναι κατασκευασμένη από 45 # 14mm υψηλής σκληρότητας μονοκύλινδρη πλάκα χάλυβα,και το υπόλοιπο του εργαστηρίου είναι επίσης κατασκευασμένο από 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm υψηλής σκληρότητας μονοτροφική πλάκα χάλυβα, και επεξεργάζεται από μηχανή CNC για την άλεση της επιφάνειας για να εξασφαλιστεί η ακρίβεια του εργασιακού στοιχείου.

2 Η κύρια δομή του μηχανήματος συνδέεται με βαριά προφίλ σχήματος H 160×100 και τα υπόλοιπα συνδέονται με βαριά προφίλ αλουμινίου 80×80, εξασφαλίζοντας έτσι τη σταθερότητα του μηχανήματος.

3 μοντέλα ρουλεμάν: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS,51102,51104,KR19·

Ο καθολικός ρουλέας με τύπο βάσης: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;

4 Μοντέλο ζώνης:

Η ζώνη τροφοδοσίας χαρτιού:L2180mm × W100mm × T8mm (με τρύπες), 8 κομμάτια.

Μεταγωγική ταινία: L5000mm × W60mm × T5mm, 10 κομμάτια.

5 Ο μηχανισμός μετάδοσης της κύριας μηχανής υιοθετεί μετάδοση αλυσίδας, και τα ζυγαριά αποτελούνται από

5/8 ίντσες: 20 δόντια Ø35 και Ø30, 17 δόντια Ø55 ενδιάμεσο, 14 δόντια Ø35 ενδιάμεσο, 30 δόντια Ø30.

1/2 ίντσα: 20 δόντια Ø22 20 δόντια Ø38

3/8 ίντσες: 21 δόντια Ø25, 32 δόντια Ø12, 14 δόντια Ø22

Τα παραπάνω ζυγαριά είναι όλα κατασκευασμένα από υλικό 45# και στη συνέχεια σβήνονται με υψηλή συχνότητα για να παρατείνουν τη διάρκεια ζωής τους.

6 Τμήμα τροφοδοσίας χαρτιού: Η ζώνη τροφοδοσίας χαρτιού είναι μια υψηλής ποιότητας ελαστική ζώνη με υψηλή τριβή και αντοχή στην φθορά.Το πίσω τμήμα υποστηρίζεται από ένα βοηθητικό ρόλο για την ανύψωση του χαρτονιού για την τροφοδοσία χαρτιού, και είναι εξοπλισμένη με δύο αντλίες αναρρόφησης 3KW για την αναρρόφηση του χαρτονιού και την υποστήριξη της τροφοδοσίας χαρτιού. , ο κινητήρας τροφοδοσίας χαρτιού είναι δύο κινητήρες servo με ισχύ 1KW, εξασφαλίζοντας έτσι τη σταθερότητα της τροφοδοσίας χαρτιού και το μήκος της τροφοδοσίας χαρτιού μπορεί να ρυθμιστεί αυθαίρετα.

7Ο κύριος κινητήρας στο μεσαίο τμήμα τροφοδοτείται από τον κινητήρα μείωσης Zhejiang Mitsubishi 4KW, που ελέγχεται από μετατροπέα συχνότητας,και διαθέτει επίσης ηλεκτρομαγνητικό συμπλέκτη και ηλεκτρομαγνητικό σύστημα ελέγχου πέδησηςΥπάρχουν 3 σετ μεταγωγικών ταινιών σε κάθε πλευρά.

8 Μέρος κολλήσεως: Το μεσαίο μέρος του γλουτού στερεώνεται με ζεστά και κρύα μέρη.Το πλάτος του τροχού επικάλυψης με κόλλα είναι 10 mm και το μεσαίο διάστημα είναι 2 mm. Μπορεί να λεχθεί ότι είναι διπλή σύνδεση. Αποφύγετε το άνοιγμα της κόλλας και την έκρηξη λόγω των εποχικών αλλαγών όταν χρησιμοποιείται μόνο κόλλα θερμής τήξης για σύνδεση,και να αποφευχθεί η καυτή τήξη κόλλα σπάσιμο μόλις το κουτί τροφίμων εισέρχεται στην κρύα αποθήκη.

9Μέσα μέρος σχηματισμού: Οι αριστερές και δεξιές πλευρές σφραγίζονται από κινητήρες servo.Η συμπίεση χρησιμοποιεί υψηλής ταχύτητας χαμηλής οξύτητας βίδες μπάλα και ειδικές διακινητήρες για να εξασφαλίσει την ευαισθησία και την ακρίβεια της συμπίεσηςΕπίσης, επεκτείνει τη διάρκεια ζωής του και εξασφαλίζει την ακριβή διαμόρφωση του χαρτονιού. , βελτιώνοντας σημαντικά την απόδοση των κουτιών.

10 Σύστημα θέρμανσης κόλλας: Το κουτί επικάλυψης με κόλλη θερμής τήξης είναι κατασκευασμένο από καθαρό αλουμίνιο, το οποίο έχει εξαιρετική θερμική αγωγιμότητα και συντομεύει το χρόνο τήξης του μπλοκ κόλλης.Το άνω μέρος είναι εξοπλισμένο με ένα ανεξάρτητα θερμαινόμενο κουτί κόλλας αλουμινίουΗ κόλλα θερμής τήξης ρέει αυτόματα στο κατώτερο κουτί κόλλας, το οποίο δεν επηρεάζει την εργασία και βελτιώνει την αποτελεσματικότητα της εργασίας.

11 Σύστημα ψυχρής κόλλας: Ο ελαστικός τροχός του κουτιού επικάλυψης με ψυχρή κόλλη είναι κατασκευασμένος από ανοξείδωτο χάλυβα και διαθέτει διπλό σφραγισμένο ανθεκτικό στη διάβρωση ρουλεμάν, το οποίο παρατείνει τη διάρκεια ζωής του.

12 Αρχή λειτουργίας

Τοποθετήστε χαρτόνι και στις δύο πλευρές του τμήματος τροφοδοσίας χαρτιού.οι φωτοηλεκτρικοί αισθητήρες στα αριστερά και δεξιά άκρα ανιχνεύουν το χαρτόνι και λαμβάνουν το σήμαΜετά, το χαρτί πέφτει και αρχίζει να αποστέλλεται προς το μέρος κάμψης.Μετά την επίτευξη του τμήματος κάμψης, η αριστερή και η δεξιά πλευρά αρχίζουν να λυγίζουν και να ευθυγραμμίζονται, και στη συνέχεια ο τροχός πιέσεως χαρτιού πέφτει, η προβολέα πέφτει επίσης, και το χαρτόνι αποστέλλεται.

Τριφογενής 4-σύρμα

Κατάλογος διανομής ηλεκτρικής ενέργειας
