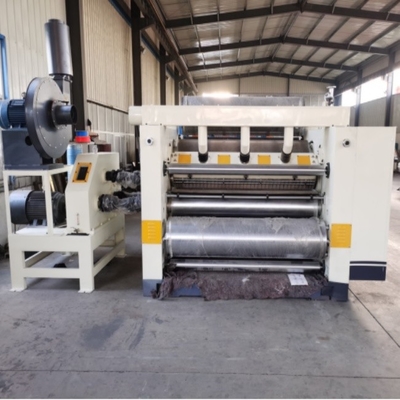

SF-360-2500 Μοντέλο Μοντυλοποιημένης Μηχανής κυματισμού με μία μόνο όψη

SF-360-2500 Μοντέλο Μοντυλοποιημένης Μονόφασης

Sδομικά χαρακτηριστικά:

• Η δομή αναρρόφησης της κουκούλας υιοθετείται και είναι εξοπλισμένη με ισχυρό ανεμιστήρα υψηλής πίεσης.Η πηγή αέρα και η ηλεκτρική ρύθμιση συγκεντρώνονται στο ίδιο θάλαμο λειτουργίαςΗ λειτουργική πλευρά είναι πλήρως κλειστή και καλυμμένη.
• Η βάση του μηχανήματος και τα πλαίσια του τοίχου είναι κατασκευασμένα από υψηλής ποιότητας ρητίνες από άμμο και το πάχος του τοίχου είναι 240 mm. Ανεξάρτητο κιβώτιο ταχυτήτων, καθολική μετάδοση αρθρώσεων.
• Ο κυματοειδής ρόλος είναι κατασκευασμένος από 48CrMo κράμα χάλυβα, which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentΗ διαμέτρηση του κυματοειδούς κυλίνδρου είναι ¢ 360 mm και η σκληρότητα της επιφάνειας είναι άνω των HRC60 βαθμών.
• Ο κυλίνδρος πίεσης είναι ¢ 370 mm, η επιφάνεια είναι γδαρμένη και χρωματοποιημένη, η πίεση του αέρα ελέγχει την κίνηση προς τα πάνω και προς τα κάτω και το υλικό είναι μέσο χάλυβα άνθρακα αριθ. 45,που δεν περιέχει καμμιά από τις ακόλουθες ουσίες:.
• Η μονάδα έλξης με κόλλα υιοθετεί ολοκληρωμένη δομή skateboard, η οποία μπορεί να μετακινηθεί έξω από το μηχάνημα για συντήρηση κατά τη διάρκεια της συντήρησης, γεγονός που βελτιώνει την αποτελεσματικότητα της εργασίας.ο ρόλος κόλλης έχει διάμετρο ¢252mmΗ επιφάνεια του κυλίνδρου ξύρισμα είναι γυαλισμένη και σκληροχρωματισμένη.
• Η μονάδα επικάλυψης με κόλλα μπορεί να μετακινηθεί ως σύνολο και η αντικατάσταση του κυλίνδρου κόλλας είναι γρήγορη και βολική.
• Η συσκευή ρύθμισης υγρασίας ψεκασμού χρησιμοποιείται για να διατηρεί τον τύπο κυματοειδή φλάουτα σε καλή σταθερότητα παραμόρφωσης και να αποφεύγει την ρωγμή.
• Χρησιμοποιούνται το αυτόματο σύστημα τροφοδοσίας κόλλας κυκλοφορίας και η συσκευή κόλλας αντλίας διαφράγματος, οι οποίες έχουν καλή επίδραση αποθήκευσης
• Η κύρια ισχύς τροφοδοτείται από κινητήρα μεταβλητής συχνότητας, ο οποίος εξοικονομεί ενέργεια και είναι αποδοτικός, με χαμηλό ποσοστό αποτυχίας.
• Το πλάτος της κόλλας ρυθμίζεται ηλεκτρικά ώστε να προσαρμόζεται σε όλες τις αλλαγές πλάτους του χαρτιού βάσης.
• Τόσο ο κυματοειδής ρολ όσο και ο ρολ πίεσης υιοθετούν συσκευή διπλού κύλινδρου πίεσης, η οποία λειτουργεί σταθερά.
• Ο κυλίνδρος προθέρμανσης υιοθετεί ένα αδιάβροχο ατσάλινο σωλήνα φ400mm που παράγεται από την Tiangang, όλα συνδεδεμένα με μεταλλικούς σωλήνες
• Η ποσότητα κόλλας ρυθμίζεται ηλεκτρικά. Η οθόνη αφής εμφανίζεται και λειτουργεί, και το κενό κόλλας μεταδίδεται μέσω του κωδικοποιητή με υψηλή ακρίβεια.
• Τα μέρη ισχύος και λειτουργίας είναι εξοπλισμένα με δίχτυα ασφαλείας για να εξασφαλίζεται η ασφάλεια του προσωπικού κατά τη λειτουργία του μηχανήματος.
• Η αρθρωτή δομή, το σύνολο κυλίνδρων κεραμίδων και το σύνολο επικάλυψης με κόλλα μπορούν να αντικατασταθούν γρήγορα.

Τεχνολογική παράμετρος:

1Δραστηριακό πλάτος: 2500 mm

2- Κατεύθυνση λειτουργίας: αριστερά ή δεξιά (καθορίζεται από το εργοστάσιο του πελάτη)

3- Σχεδιαστική ταχύτητα: 180m/min Ταχύτητα εργασίας: 120-150m/min

4. Περιοχή θερμοκρασίας: 160-200°C

5Πηγή αέρα: 0,4-0,9Mpa

6Πίεση ατμού: 0,8-1,3Mpa

7Τύπος κυματοειδούς φλάουτας (A, B, C, E ή UV προαιρετικά)

ΜΕργαζόμενοιπαράμετρος:

1Κύριο κινητήρα: 30KW ονομαστική τάση: 380V 50Hz συνεχής λειτουργία (S1)

2. Μηχανή αναρρόφησης: 18KW Διοικητική τάση: 380V 50Hz Συνεχή (S1) λειτουργία

3 Μείκτης ρύθμισης κόλλας: 100W Διοικητική τάση: 380V 50HZ Συνεχής λειτουργία (S2)

4 Κινητήρας διαχωρισμού προσαρμογής κόλλας, 250W Δυναμική τάση: 380V 50HZ Συνεχής λειτουργία (S2)

5 Μηχανή αντλίας κόλλης: 2,2KW ονομαστική τάση: 380V 50Hz συνεχής λειτουργία (S1)

Ρολάριαπαράμετρος:

1Διάμετρος κυματοειδούς κυλίνδρου: ¢ 360 mm

2Διάμετρος κυλίνδρου υπό πίεση: ¢ 370 mm

3Διάμετρος κυλίνδρου συγκόλλησης: ¢252mm

4Διάμετρος κυλίνδρου σταθερής πάστες: ¢ 142 mm

5Διάμετρος προθέρμανσης: ¢ 400 mm
