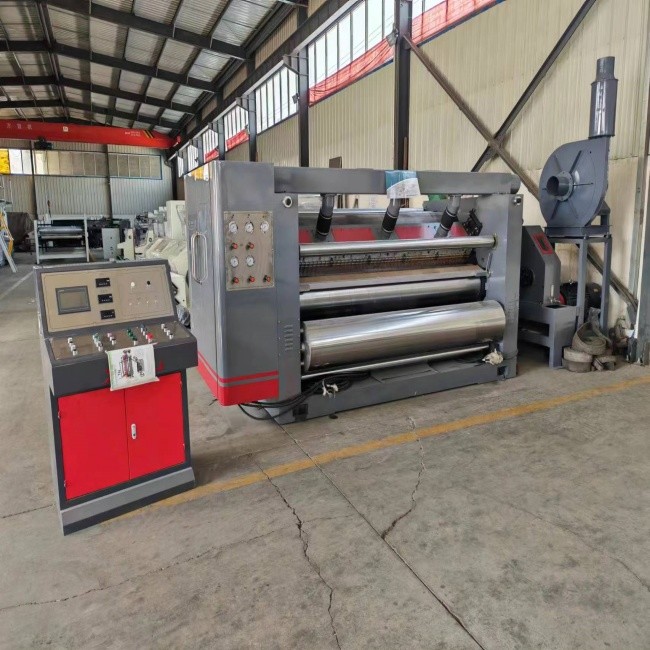

SF-360-2500 Μοντέλο Modularized Single Facer
μικρόδομικά χαρακτηριστικά:
- Η δομή αναρρόφησης της κουκούλας υιοθετείται και είναι εξοπλισμένη με ισχυρό ανεμιστήρα υψηλής πίεσης. Η αναρρόφηση αέρα είναι εξοπλισμένη με σιγαστήρα. Η πηγή αέρα και ο ηλεκτρικός έλεγχος συγκεντρώνονται στον ίδιο θάλαμο λειτουργίας, ο οποίος απέχει τουλάχιστον 1,5 μέτρα από το κύριο μηχάνημα. Η πλευρά λειτουργίας είναι πλήρως κλειστή και πλήρως καλυμμένη.
- Η βάση του μηχανήματος και τα πάνελ τοίχου είναι κατασκευασμένα από υψηλής ποιότητας χυτά ρητίνης άμμου και το πάχος του πάνελ τοίχου είναι 240 mm. Ανεξάρτητο κιβώτιο ταχυτήτων, γενική κοινή μετάδοση.
- Ο κυματοειδές κύλινδρος είναι κατασκευασμένος από κράμα χάλυβα 48CrMo, ο οποίος είναι σβησμένος και σκληρυμένος → τραχύ τόρνισμα → λεπτή διάνοιξη εσωτερικής οπής → ψήσιμο κεφαλής άξονα → συγκόλληση → ανακούφιση από την πίεση → λεπτή στροφή → τραχιά λείανση → σβήσιμο μεσαίας συχνότητας → τριβή CNC λεπτή λείανση με κάρφωμα → η διάμετρος του κυματοειδούς κυλίνδρου είναι ¢ 360 mm και η σκληρότητα της επιφάνειας είναι πάνω από HRC60 μοίρες. Τα ρουλεμάν των βασικών τμημάτων του κυλίνδρου και του κυλίνδρου πίεσης είναι ρουλεμάν Havalo.
- Ο κύλινδρος πίεσης είναι ¢ 370mm, η επιφάνεια είναι αλεσμένη και επιχρωμιωμένη. η πίεση του αέρα ελέγχει την κίνηση προς τα πάνω και προς τα κάτω και το υλικό είναι χάλυβας μεσαίου άνθρακα Νο. 45, σβησμένο και σκληρυμένο (με συσκευή buffer).
- Η μονάδα κυλίνδρου κόλλας υιοθετεί μια ενσωματωμένη δομή skateboard, η οποία μπορεί να μετακινηθεί έξω από το μηχάνημα για συντήρηση κατά τη διάρκεια της συντήρησης, η οποία βελτιώνει την απόδοση της εργασίας. ο κύλινδρος κόλλας έχει διάμετρο ￠252 mm και η επιφάνεια είναι γυαλισμένη και χαραγμένη με 25 γραμμές επεξεργασίας πλέγματος τύπου pit και στη συνέχεια επιχρωμιωμένη με σκληρό χρώμα. Η επιφάνεια του κυλίνδρου ξύστρας είναι γυαλισμένη και σκληρή επιχρωμίωση.
Τεχνολογική παράμετρος:
1. Πλάτος εργασίας: 2500mm
2. Κατεύθυνση λειτουργίας: αριστερά ή δεξιά (καθορίζεται από το εργοστάσιο του πελάτη)
3. Ταχύτητα σχεδίασης: 180m/min Ταχύτητα εργασίας: 120-150m/min
4. Εύρος θερμοκρασίας: 160-200℃
5. Πηγή αέρα: 0,4-0,9Mpa
6. Πίεση ατμού: 0,8-1,3Mpa
7. Τύπος κυματοειδούς φλάουτου (A, B, C, E ή UV προαιρετικά)
Μotorsπαράμετρος:
1. Κύριος κινητήρας: 30KW Ονομαστική τάση: 380V 50Hz Συνεχής (S1) λειτουργία λειτουργίας
2. Κινητήρας αναρρόφησης: 18KW Ονομαστική τάση: 380V 50Hz Συνεχής (S1) λειτουργία λειτουργίας
3 Μειωτής ρύθμισης κόλλας. 100W Ονομαστική τάση: 380V 50HZ Συνεχής (S2) λειτουργία λειτουργίας
4 Μοτέρ διάκενου ρύθμισης κόλλας. 250W Ονομαστική τάση: 380V 50HZ Συνεχής (S2) λειτουργία λειτουργίας
5 Κινητήρας αντλίας κόλλας: 2,2KW Ονομαστική τάση: 380V 50Hz Συνεχής (S1) λειτουργία λειτουργίας
Κύλινδροιπαράμετρος:
1. Διάμετρος κυματοειδούς κυλίνδρου: ￠360mm
2. Διάμετρος κυλίνδρου πίεσης: ￠370mm
3. Διάμετρος κυλίνδρου κόλλησης: ￠252 mm
4. Διάμετρος σταθερού κυλίνδρου πάστας: ￠142 mm
5. Διάμετρος προθερμαντήρα: ￠400mm
Κύρια μέρη:
| Ονομα |
Τόπος καταγωγής |
Υλικό/Μοντέλο |
| Τοίχο boaed και βάση |
Ανεξάρτητη παραγωγή |
HT250 |
| Κιβώτιο κίνησης |
επαρχία Χεμπέι |
QT450 |
| Κυματοειδές ρολό |
|
Κραματοποιημένος χάλυβας 48GrMo |
| Περιστρεφόμενοι σύνδεσμοι και μεταλλικοί σωλήνες |
Πόλη Tengzhou |
|
| Κύριος κινητήρας μεταβλητής συχνότητας |
Πόλη Χενγκσούι |
22 KW |
| Κινητήρας μετάδοσης |
CPG |
|
| Ρουλεμάν |
NSK/哈,瓦,洛/浙江万向 |
|
| Αντοχή με bace |
NWH |
|
| Ανεμιστήρας θετικού υψηλής πίεσης |
επαρχία Χεμπέι |
|
| Ανάρτηση αέρα |
Πόλη Xian |
|
| Ηλεκτρομαγνητική βαλβίδα |
AirTac |
|
| Παγίδα |
πόλη του Πεκίνου |
|
| Επαφές και ρελέ |
CHINT/Σνάιντερ |
|
| Αισθητήρας θέσης |
Κορέα |
|
| Ελεγκτής συχνότητας |
Δέλτα |
|
| PLC |
Δέλτα |
|
| HMI |
Weinview |
|
