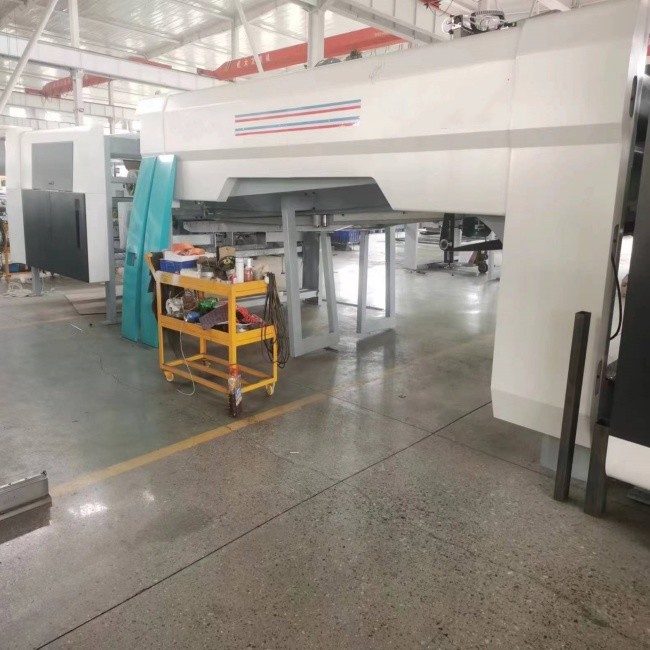

Φλεξό εκτύπωση πτυσσόμενη μηχανή κολλήματος Καρτόνι γραμμή παραγωγής 350m ανά λεπτό

Η γραμμή παραγωγής πλακωτών φιαλίδων με κόλλα

Μέγιστη ταχύτητα κυκλοφορίας:350m/min

Μέγιστη ταχύτητα συσκευασίας:20πακέτα/min

Χαρακτηριστικά του εξοπλισμού:

• 1- Γρήγορη ταχύτητα σχηματισμού χαρτοκιβωτίου.
• 2Ακριβής τροφοδοσία χαρτιού με αναρρόφηση αέρα.
• 3Καλός έλεγχος του μεγέθους και του μεγέθους και ισχυρή αντοχή στα απόβλητα.
• 4- Δευτερεύουσα διόρθωση απόκλισης, πλήρως εξάλειψη στόμα ψαλίδι.
• 5Ακριβής μέτρηση.
• 6Το κομμάτι που χτυπάει κάνει το κουτί καλά σχηματισμένο.
• 7Ακριβής και καθαρή στοίβαση.
• 8Αυτοματοποιημένη προμήθεια κόλλας, ομοιόμορφη εφαρμογή κόλλας, εξοικονόμηση κόλλας και λειτουργία συναγερμού έλλειψης κόλλας.
• 9Ψηφιακό τηλεχειριστήριο, ακριβές, βολικό και γρήγορο.

• Εισαγωγή

• 1Όλες οι ταινίες μεταφοράς χαρτιού μπορούν να μετακινηθούν ανεξάρτητα. Οι ταινίες μεταφοράς χαρτιού είναι εξοπλισμένες με τροχούς πίεσης χαρτιού, ανεμιστήρες και βούρτσες για να καθαρίζουν τα απόβλητα χαρτιού στο μέγιστο δυνατό βαθμό.Εγκατάσταση τροχού καθοδήγησηςΗλεκτρική αριστερή και δεξιά κίνηση, εύκολη ρύθμιση μεγέθους
• 2. Δρόμος συγκόλλησης: κατασκευασμένος από ανοξείδωτο χάλυβα, πιο ανθεκτικός και ανθεκτικός στη διάβρωση.
• 3. Τμήμα διπλής λειτουργίας: Η κύρια λειτουργία είναι να διπλώσετε το κουτί προς τα κάτω και να χρησιμοποιήσετε την πλάκα διόρθωσης για να διορθώσετε τη γραμμή πίεσης για δεύτερη φορά για να διπλώσετε το κουτί σε ένα τυποποιημένο κουτί.
• 4Για τον καθαρισμό του χύτευσης, εάν το μέρος ξύρισμα και το μέρος αναδίπλωσης δεν έχουν καθαριστεί, τα απομεινάρια χαρτιού θα καθαρίζονται και πάλι.

• 5Χτυπάτε τα μέρη μαζί: Χτυπάτε τα σημεία μαζί, και να τους ωθήσει με ένα ακριβές αριθμό μέσω της μέτρησης του φωτός, μετρώντας, και τη διόρθωση.
• 6Μέρος εξόδου: Μετά την απόσβεση, ο ανωτέρω κάτοχος χαρτιού πιέζει ομαλά για την έξοδο.

• 7Τμήμα συσκευασίας: Με την υιοθέτηση της τεχνολογίας αντί-πυροβολής χαρτιού, η ταχύτητα ανύψωσης των αριστερών και δεξιών λειτουργιών διπλασιάζεται, και είναι διαθέσιμες τόσο μονογραμμές όσο και διπλές.

Μηχανική διαμόρφωση του τμήματος συσκευασίας:

(1) Μειωτής Taizhou Haoli

(2), κύλινδρο AirTAC, σόλενοειδής βαλβίδα

(3) Άξονας μεταφοράς ισχύος Guangdong Duffy

(4), Λεωφόρος Harbin

Ηλεκτρική διαμόρφωση:

(1), ΠΛΣ της Panasonic

(2) Επαφές Siemens

(3), κουμπί Schneider

(4) Διακόπτης τροφοδοσίας: Taiwan MEAN WELL

(5), Φωτοηλεκτρικός διακόπτης

(6), Ρέλεα Omron

(7) Διασύνδεση ανθρώπου-μηχανής Kunlun Tongtai

• 8. Πίνακας ελέγχου: υιοθετεί έλεγχο PLC και διαθέτει λειτουργίες όπως μηδενισμός και μνήμη. (Μπορεί να επιλεγεί PLC σε συνδυασμό με έλεγχο οθόνης αφής)
• 9Ηλεκτρική διαμόρφωση:

Κεντρικός υπολογιστής ελέγχου PLC: Panasonic

Εικόνα αφής: Kunlun Tongtai

Εναλλακτική τροφοδοσία: MEAN WELL

Μετατροπέας συχνοτήτων: Δέλτα

Ενδιάμεσο ρελέ: Ομρόν.

Διακόπτης κυκλώματος: Siemens

Επαφές: Siemens

Φωτοηλεκτρικός διακόπτης: Shanghai Industrial Group

Τερματικό τετράγωνο: Τσιντ

• 10Ο πίνακας ελέγχου για κάθε κίνηση της μηχανής ελέγχει την αριστερή και δεξιά κίνηση, την άνοδο και την πτώση της πλάκας χαρτιού κλπ.

Αρχή λειτουργίας

Το τμήμα κολλήματος χαρτονιού και το τμήμα εκτύπωσης και κοπής με πτυχή συνδέονται, χρησιμοποιούνται και λειτουργούν συγχρονικά, έτσι ώστε το χαρτόνι που έχει εκτυπωθεί, να κόβεται με πτυχή,μπορεί να εισέλθει ομαλά στο τμήμα κολλήματος του χαρτονιούΌταν το χαρτόνι ολοκληρώσει τη συγκόλληση, την αναδίπτωση και τη διόρθωση, οι παλέτες μεταφέρονται στον συσκευαστή.Το baler έχει ένα φωτοηλεκτρικό αισθητήρα και μεταδίδει το σήμα στο PLCΟ PLC ελέγχει τη λειτουργία κάθε μέρους του συσκευαστή.

Επιλογή εξαρτημάτων μηχανών:

1. Αυτοματοποιημένη παροχή κόλλας, κυκλοφορία κόλλας, ποτέ κόλλα σπάσιμο, δεν χρειάζεται να προσθέσετε χειροκίνητα κόλλα, εξοικονόμηση χρόνου και προσπάθειας. Κατάλληλο για όλα τα είδη κόλλας.

2Ο τροχός επικάλυψης με κόλλα από ανοξείδωτο χάλυβα, ανθεκτικός στη διάβρωση, ανθεκτικός στην φθορά, επικάλυψη με κόλλα ομοιόμορφα, εξοικονόμηση κόλλας, η ποσότητα κόλλας που χρησιμοποιείται είναι περίπου το ένα τρίτο της ποσότητας της χειροκίνητης επικάλυψης με κόλλα.

3Το κομμάτι διπλώσεως είναι εξοπλισμένο με ένα ρυθμιζόμενο πλήρες σύνολο τροχών πίεσης, το οποίο καθιστά την διπλή διπλή του χαρτονιού πιο ομαλή και την κολλή του πιο όμορφη και ακριβή.

4Το τμήμα μετρήσεως διορθώνει την τοποθέτηση του κουτιού, και η τοποθέτηση και η έξοδος είναι ασφαλείς, σταθερές, ακριβείς και χωρίς σφάλματα.Μπορεί να εισαχθεί χωρίς να σταματήσει το μηχάνημα.

Μπαράμετρος αχίνης

Μέγιστη ταχύτητα:320 μέτρα/λεπτο

Μέγιστος αριθμός συσκευασιών που διατίθενται:20 συσκευασίες

Μέγιστο μέγεθος χαρτονιού:700 mm*500 mm

Ελάχιστο μέγεθος χαρτονιού:195mm*105mm

Μέγιστο πλάτος χαρτονιού (συμπεριλαμβανομένης της κάλυψης κυλίνδρου):1100 χιλιοστά

Ελάχιστο πλάτος χαρτονιού (συμπεριλαμβανομένης της κάλυψης κλίσης):240 χιλιοστά

Μέγιστο ύψος στοίβωσης:350 χιλιοστά

Ελάχιστο ύψος στοίβωσης:80 χιλιοστά

Μέγιστη ποσότητα ανά συσκευασία:50 τεμάχια

Ελάχιστη ποσότητα ανά συσκευασία:10 τεμάχια

Ζώνη:Siglin (κοινή επιχείρηση Κίνας-Γερμανίας)

Για τις σημειωμένες περιοχές στην εικόνα,να δίνουν προσοχή στην τακτική ανεφοδιασμό και συντήρηση "μια φορά κάθε μισό μήνα" για να εξασφαλιστεί η κανονική λειτουργία της μηχανής και μεγαλύτερη διάρκεια ζωής της μηχανής.

Σχέδιο θεμελιώδους στοιχείου

Παράρτημα 1

Προϊόντα που πρέπει να προετοιμάσει ο αγοραστής:

1Όταν φτάσει το μηχάνημα, ετοιμάστε το φορτηγό, πέντε με οκτώ τόνους, μεγάλο πιρούνι.

2Ετοιμάστε τις κατάλληλες τοποθεσίες.

3Ετοιμάστε το κύριο καλώδιο ενέργειας, το αέριο.

4Βοήθεια από το προσωπικό ασφαλείας.

5- Ετοιμάστε το χαρτόνι και δοκιμάστε το μηχάνημα ανά πάσα στιγμή.

Συμπλήρωμα2

Ασφαλής λειτουργία:

1Προτού ξεκινήσετε την εργασία, πρέπει να φοράτε εργασιακά ρούχα και παπούτσια, να δένετε τα κουμπιά και τις χειροπέδες και να μην βάζετε στην τσέπη σας αντικείμενα τα οποία είναι εύκολο να πέσουν.

2Μετά την άφιξη του πληρώματος στην εργασία, ελέγξτε ότι δεν υπάρχουν άνθρωποι ή συντρίμμια εντός της εμβέλειας λειτουργίας του εξοπλισμού.

3Πριν από την έναρξη λειτουργίας του εξοπλισμού, πρέπει να χτυπηθεί το κουδούνι και να ηχήσει ο συναγερμός..

4Όταν ο εξοπλισμός λειτουργεί, απαγορεύεται αυστηρά να αγγίζετε όλες τις επιφάνειες εργασίας με τα χέρια σας και δεν επιτρέπονται εργασίες συντήρησης και σκούπισσης.Δεν επιτρέπεται να διασχίζει τα τρέχοντα μέρη..

5Τα μέλη του πληρώματος πρέπει να τηρούν αυστηρά τις θέσεις τους σύμφωνα με την κατανομή της εργασίας, και απαγορεύεται να παραλείπουν θέσεις ή να αφήνουν τις θέσεις τους χωρίς άδεια.Θα πρέπει πάντα να δίνουν προσοχή στη λειτουργία του εξοπλισμού.

6Όταν ο εξοπλισμός λειτουργεί, απαγορεύεται αυστηρά να αγγίζετε όλες τις επιφάνειες εργασίας με τα χέρια σας και δεν επιτρέπονται εργασίες συντήρησης και σκούπισσης.Δεν επιτρέπεται να διασχίζει τα τρέχοντα μέρη..

7Τα μέλη του πληρώματος πρέπει να τηρούν αυστηρά τις θέσεις τους σύμφωνα με την κατανομή της εργασίας, και απαγορεύεται να παραλείπουν θέσεις ή να αφήνουν τις θέσεις τους χωρίς άδεια.Θα πρέπει πάντα να δίνουν προσοχή στη λειτουργία του εξοπλισμού.

Αν βρεθεί κάποια ανωμαλία, κλείστε το μηχάνημα αμέσως.

8Κατά την εργασία, δεν επιτρέπεται σε κανέναν να παίζει γύρω από τον εξοπλισμό ή να κάνει δυνατούς ήχους.

9Κατά τη διάρκεια της διαδικασίας εργασίας, ο χώρος εργασίας πρέπει να διατηρείται καθαρός και ομαλός. Βεβαιωθείτε ότι δεν υπάρχει ακαταστασία γύρω από τη συσκευή. Τα εργαλεία και τα εξαρτήματα πρέπει να τοποθετούνται σε καθορισμένες θέσεις.

10Ο χειριστής της μηχανής αυτής πρέπει να είναι εξοικειωμένος με τις λειτουργίες και τις θέσεις των κύριων κουμπιών του εξοπλισμού.
