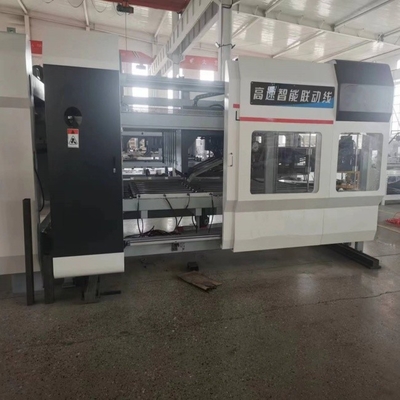

Η γραμμή παραγωγής πλακωτών φιαλίδων με κόλλα
Μέγιστη ταχύτητα κυκλοφορίας:350m/min
Μέγιστη ταχύτητα συσκευασίας:20πακέτα/min
Χαρακτηριστικά του εξοπλισμού:
- 1- Γρήγορη ταχύτητα σχηματισμού χαρτοκιβωτίου.
- 2Ακριβής τροφοδοσία χαρτιού με αναρρόφηση αέρα.
- 3Καλός έλεγχος του μεγέθους και του μεγέθους και ισχυρή αντοχή στα απόβλητα.
- 4- Δευτερεύουσα διόρθωση απόκλισης, πλήρως εξάλειψη στόμα ψαλίδι.
- 5Ακριβής μέτρηση.
- 6Το κομμάτι που χτυπάει κάνει το κουτί καλά σχηματισμένο.
- 7Ακριβής και καθαρή στοίβαση.
- 8Αυτοματοποιημένη προμήθεια κόλλας, ομοιόμορφη εφαρμογή κόλλας, εξοικονόμηση κόλλας και λειτουργία συναγερμού έλλειψης κόλλας.
- 9Ψηφιακό τηλεχειριστήριο, ακριβές, βολικό και γρήγορο.
- 1Όλες οι ταινίες μεταφοράς χαρτιού μπορούν να μετακινηθούν ανεξάρτητα. Οι ταινίες μεταφοράς χαρτιού είναι εξοπλισμένες με τροχούς πίεσης χαρτιού, ανεμιστήρες και βούρτσες για να καθαρίσουν τα απόβλητα χαρτιού στο μέγιστο δυνατό βαθμό.Εγκατάσταση τροχού καθοδήγησηςΗλεκτρική αριστερή και δεξιά κίνηση, εύκολη ρύθμιση μεγέθους
- 2. Δρόμος συγκόλλησης: κατασκευασμένος από ανοξείδωτο χάλυβα, πιο ανθεκτικός και ανθεκτικός στη διάβρωση.
- 3. Τμήμα αναδιπλώσεως: Η κύρια λειτουργία είναι να αναδιπλωθεί το κουτί προς τα κάτω και να χρησιμοποιηθεί η πλάκα διόρθωσης για να διορθωθεί η γραμμή πίεσης για δεύτερη φορά για να αναδιπλωθεί το κουτί σε ένα τυποποιημένο κουτί.
- 4Για τον καθαρισμό του χύτευσης, εάν το μέρος ξύρισμα και το μέρος αναδίπλωσης δεν έχουν καθαριστεί, τα απομεινάρια χαρτιού θα καθαρίζονται και πάλι.
- 5Χτυπάτε τα μέρη μαζί: Χτυπάτε τα σημεία μαζί, και να τους ωθήσει με ένα ακριβές αριθμό μέσω της μέτρησης του φωτός, μετρώντας, και τη διόρθωση.
- 6Μέρος εξόδου: Μετά την απόσβεση, ο ανωτέρω κάτοχος χαρτιού πιέζει ομαλά για την έξοδο.
- 7Τμήμα συσκευασίας: Με την υιοθέτηση της τεχνολογίας αντί-πυροβολής χαρτιού, η ταχύτητα ανύψωσης των αριστερών και δεξιών λειτουργιών διπλασιάζεται και διατίθενται τόσο μονοδρομικές όσο και διπλές λίστες.
Μηχανική διαμόρφωση του τμήματος συσκευασίας:
(1) Μειωτής Taizhou Haoli
(2), κύλινδρο AirTAC, σόλενοειδής βαλβίδα
(3) Άξονας μεταφοράς ισχύος Guangdong Duffy
(4), Λεωφόρος Harbin
Ηλεκτρική διαμόρφωση:
(1), ΠΛΣ της Panasonic
(2) Επαφές Siemens
(3), κουμπί Schneider
(4) Διακόπτης τροφοδοσίας: Taiwan MEAN WELL
(5), Φωτοηλεκτρικός διακόπτης
(6), Ρέλεα Omron
(7) Διασύνδεση ανθρώπου-μηχανής Kunlun Tongtai
- 8. Πίνακας ελέγχου: υιοθετεί έλεγχο PLC και διαθέτει λειτουργίες όπως μηδενισμός και μνήμη. (Μπορεί να επιλεγεί PLC σε συνδυασμό με έλεγχο οθόνης αφής)
- 9Ηλεκτρική διαμόρφωση:
Κεντρικός υπολογιστής ελέγχου PLC: Panasonic
Εικόνα αφής: Kunlun Tongtai
Εναλλακτική τροφοδοσία: MEAN WELL
Μετατροπέας συχνοτήτων: Δέλτα
Ενδιάμεσο ρελέ: Ομρόν.
Διακόπτης κυκλώματος: Siemens
Επαφές: Siemens
Φωτοηλεκτρικός διακόπτης: Shanghai Industrial Group
Τερματικό τετράγωνο: Τσιντ
- 10Ο πίνακας ελέγχου για κάθε κίνηση της μηχανής ελέγχει την αριστερή και δεξιά κίνηση, την άνοδο και την πτώση της πλάκας χαρτιού κλπ.
Αρχή λειτουργίας
Το τμήμα κολλήματος χαρτονιού και το τμήμα εκτύπωσης και κοπής με πετυχία συνδέονται, χρησιμοποιούνται και λειτουργούν συγχρόνως, έτσι ώστε το χαρτόνι που έχει εκτυπωθεί, να κόβεται με πετυχία,μπορεί να εισέλθει ομαλά στο τμήμα κολλήματος του χαρτονιούΌταν το χαρτόνι ολοκληρώσει τη συγκόλληση, την αναδίπτωση και τη διόρθωση, οι παλέτες μεταφέρονται στον συσκευαστή.Το baler έχει ένα φωτοηλεκτρικό αισθητήρα και μεταδίδει το σήμα στο PLCΟ PLC ελέγχει τη λειτουργία κάθε μέρους του συσκευαστή.
Επιλογή εξαρτημάτων μηχανών:
1. Αυτοματοποιημένη παροχή κόλλας, κυκλοφορία κόλλας, ποτέ κόλλα σπάσιμο, δεν χρειάζεται να προσθέσετε χειροκίνητα κόλλα, εξοικονόμηση χρόνου και προσπάθειας. Κατάλληλο για όλα τα είδη κόλλας.
2Ο τροχός επικάλυψης με κόλλα από ανοξείδωτο χάλυβα, ανθεκτικός στη διάβρωση, ανθεκτικός στην φθορά, επικάλυψη με κόλλα ομοιόμορφα, εξοικονόμηση κόλλας, η ποσότητα κόλλας που χρησιμοποιείται είναι περίπου το ένα τρίτο της ποσότητας της χειροκίνητης επικάλυψης με κόλλα.
3Το κομμάτι διπλώσεως είναι εξοπλισμένο με ένα ρυθμιζόμενο πλήρες σύνολο τροχών πίεσης, το οποίο καθιστά την διπλή διπλή του χαρτονιού πιο ομαλή και την κολλή του πιο όμορφη και ακριβή.
4Το τμήμα μετρήσεως διορθώνει την τοποθέτηση του κουτιού, και η τοποθέτηση και η έξοδος είναι ασφαλείς, σταθερές, ακριβείς και χωρίς σφάλματα.Μπορεί να εισαχθεί χωρίς να σταματήσει το μηχάνημα.
Μπαράμετρος αχίνης
Μέγιστη ταχύτητα:320 μέτρα/λεπτο
Μέγιστος αριθμός συσκευασιών που διατίθενται:20 συσκευασίες
Μέγιστο μέγεθος χαρτονιού:700 mm*500 mm
Ελάχιστο μέγεθος χαρτονιού:195mm*105mm
Μέγιστο πλάτος χαρτονιού (συμπεριλαμβανομένης της κάλυψης κυλίνδρου):1100 χιλιοστά
Ελάχιστο πλάτος χαρτονιού (συμπεριλαμβανομένης της κάλυψης κλίσης):240 χιλιοστά
Μέγιστο ύψος στοίβωσης:350 χιλιοστά
Ελάχιστο ύψος στοίβωσης:80 χιλιοστά
Μέγιστη ποσότητα ανά συσκευασία:50 τεμάχια
Ελάχιστη ποσότητα ανά συσκευασία:10 τεμάχια
Ζώνη:Siglin (κοινή επιχείρηση Κίνας-Γερμανίας)
| Σχήμα |
2400Σχήμα |
2600Σχήμα |
2800Σχήμα |
2000Σχήμα |
| ΜέγεθοςΑ ((mm) |
80-660 |
80 ̇660 |
80-660 |
80-660 |
| ΜέγεθοςB ((mm) |
470-2400 |
600 ̇ 2600 |
600-2800 |
600-2000 |
| ΜέγεθοςC(mm) |
130-660 |
165 ̇ 660 |
165-660 |
135-660 |
| ΜέγεθοςD ((mm) |
170-1050 |
2401200 |
240-1200 |
200-1000 |
| Περιοχή εγκατάστασης ((mm) |
10-3 μέτρα |
100,5-3,5 μέτρα |
100,5-3,7 μέτρα |
10 - 3,5 μέτρα |
| Δύναμη(KW) |
8kw |
8kw |
8kw |
8kw |
| Συνολικό βάρος(Τ) |
5Τ |
5.5Τ |
5.5Τ |
5.5Τ |
Αυτό το μηχάνημα μπορεί να επεξεργαστεί 2-8 mm τριών στρωμάτων και πέντε στρωμάτων κυματοειδή χαρτόνι
Διάγραμμα συντήρησης και λιπαντικής
Για τις σημειωμένες περιοχές στην εικόνα,να δίνουν προσοχή στην τακτική ανεφοδιασμό και συντήρηση "μια φορά κάθε μισό μήνα" για να εξασφαλιστεί η κανονική λειτουργία της μηχανής και η μεγαλύτερη διάρκεια ζωής της μηχανής.
Σχέδιο θεμελιώδους στοιχείου
