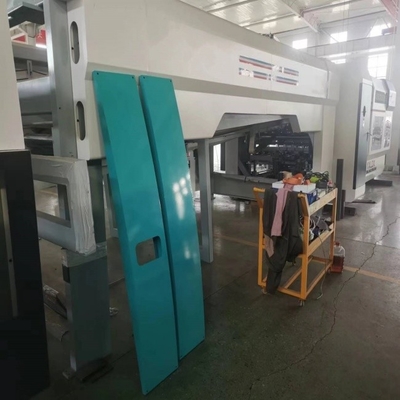

Φλεξο εκτύπωση αναδιπλούμενη μηχανή κολλήματος Καρτόνι γραμμή παραγωγής ακριβής και καθαρή στοίβαση

Γραμμή παραγωγής χαρτοκιβωτίων Flexo Folding Gluer

• Εισαγωγή
• 1. Όλοι οι ιμάντες μεταφοράς χαρτιού μπορούν να μετακινηθούν ανεξάρτητα. Οι ιμάντες μεταφοράς χαρτιού είναι εξοπλισμένοι με τροχούς συμπίεσης χαρτιού, ανεμιστήρες και βούρτσες για να καθαρίζουν τα άχρηστα χαρτιά στο μέγιστο βαθμό. Συσκευή οδηγού τροχού, άνω και κάτω μετάδοση σύσφιξης ιμάντα. Ηλεκτρικό αριστερό και δεξί περπάτημα, εύκολο στην προσαρμογή του μεγέθους
• 2. Τροχός κόλλησης: Κατασκευασμένος από ανοξείδωτο χάλυβα, πιο ανθεκτικός και ανθεκτικός στη διάβρωση. Η χοάνη κόλλας είναι εξοπλισμένη με γραμμικούς οδηγούς, καθιστώντας τη ρύθμιση θέσης πιο εύκολη και ακριβή.
• 3. Αναδιπλούμενο εξάρτημα: Η κύρια λειτουργία είναι να διπλώσετε το χαρτοκιβώτιο προς τα κάτω και να χρησιμοποιήσετε τη πλάκα διόρθωσης για να διορθώσετε τη γραμμή πίεσης για δεύτερη φορά για να διπλώσετε το χαρτοκιβώτιο σε ένα τυπικό κουτί.
• 4. Για τον καθαρισμό καλουπώματος, εάν το τμήμα απόξεσης και το αναδιπλούμενο μέρος δεν έχουν καθαριστεί, τα υπολείμματα χαρτιού θα καθαριστούν ξανά.

• 5. Τακτοποιήστε τα μέρη μεταξύ τους: Τακτοποιήστε τα σημεία μεταξύ τους και σπρώξτε τα προς τα έξω με έναν ακριβή αριθμό μέσω του φωτός μέτρησης, της μέτρησης και της διόρθωσης.
• 6. Εξάρτημα εξόδου: Μετά την ώθηση προς τα έξω, η παραπάνω θήκη χαρτιού πιέζεται ομαλά για έξοδο.

• 7. Τμήμα Συσκευασίας: Υιοθετώντας την τεχνολογία αντίθετης ώθησης χαρτιού, η ταχύτητα ανύψωσης των λειτουργιών αριστερά και δεξιά διπλασιάζεται και είναι διαθέσιμες τόσο μονή όσο και διπλή λωρίδα.
• 8. Πίνακας ελέγχου. υιοθετεί έλεγχο PLC και έχει λειτουργίες όπως μηδενισμό και μνήμη. (Μπορεί να επιλεγεί το PLC σε συνδυασμό με τον έλεγχο οθόνης αφής)
• 9. Ηλεκτρική διαμόρφωση:

Κύριος υπολογιστής ελέγχου PLC: Pansonic

Οθόνη αφής: Kunlun Tongtai

Τροφοδοτικό μεταγωγής: ΜΕΣΑ ΚΑΛΑ

Μετατροπέας συχνότητας: Delta

Ενδιάμεσο ρελέ: Omron

Διακόπτης κυκλώματος: Simens

Επαφές: Simens

Φωτοηλεκτρικός διακόπτης: Shanghai Industrial Group

Τερματικό μπλοκ: Chint

• 10. Ο πίνακας ελέγχου για κάθε ενέργεια του μηχανήματος ελέγχει την αριστερή και δεξιά κίνηση, την άνοδο και την πτώση της χάρτινης πλάκας κ.λπ.

Αρχή λειτουργίας

Το τμήμα κόλλησης χαρτοκιβωτίου και το τμήμα εκτύπωσης και κοπής συνδέονται, χρησιμοποιούνται και λειτουργούν συγχρονισμένα έτσι ώστε το χαρτόνι που έχει τυπωθεί, κοπεί ή έχει σχισθεί να μπορεί να εισέλθει ομαλά στο τμήμα κόλλησης χαρτοκιβωτίων. Η μηχανή δεματοποίησης συνδέεται με το τμήμα κόλλησης χαρτοκιβωτίων. Όταν το χαρτόνι ολοκληρώσει την κόλληση, το δίπλωμα και τη διόρθωση, οι παλέτες μεταφέρονται στο χορτοδετικό. Το χορτοδετικό διαθέτει φωτοηλεκτρικό αισθητήρα και μεταδίδει το σήμα στο PLC. Το PLC ελέγχει τη λειτουργία κάθε μέρους του χορτοδετικού.

Μπαράμετρος achine

Η μέγιστη ταχύτητα:320 μέτρα/λεπτό

Μέγιστος αριθμός πακέτων που κυκλοφόρησαν:20 συσκευασίες

Μέγιστο μέγεθος χαρτονιού:700mm*500mm

Ελάχιστο μέγεθος χαρτονιού:195mm*105mm

Μέγιστο πλάτος χαρτονιού (συμπεριλαμβανομένου του ταλαντευόμενου καλύμματος):1100 χλστ

Ελάχιστο πλάτος χαρτονιού (συμπεριλαμβανομένου του ταλαντευόμενου καλύμματος):240 χλστ

Μέγιστο ύψος στοίβαξης:350 χλστ

Ελάχιστο ύψος στοίβαξης:80 χλστ

Μέγιστη ποσότητα ανά συσκευασία:50 τεμ

Ελάχιστη ποσότητα ανά συσκευασία:10 τεμ

Ζώνη:Siglin (κοινοπραξία Κίνας-Γερμανίας)

Για τις σημειωμένες περιοχές στην εικόνα, δώστε προσοχή στον τακτικό ανεφοδιασμό και συντήρηση «μία φορά το μισό μήνα» για να εξασφαλίσετε την κανονική λειτουργία του μηχανήματος και μεγαλύτερη διάρκεια ζωής του μηχανήματος.

Διάγραμμα θεμελίωσης

Συνημμένο 1

Είδη προς προετοιμασία από τον αγοραστή:

1. Όταν φτάσει το μηχάνημα, ετοιμάστε το περονοφόρο, πέντε έως οκτώ τόνους, μακρύ πιρούνι.

2. Προετοιμάστε σχετικές τοποθεσίες.

3. Προετοιμάστε το κύριο καλώδιο τροφοδοσίας, αέριο.

4. Βοήθεια από το προσωπικό ασφαλείας.

5. Προετοιμάστε το χαρτόνι και δοκιμάστε το μηχάνημα ανά πάσα στιγμή.

Προσάρτημα2

Ασφαλής λειτουργία:

1. Πριν ξεκινήσετε τη δουλειά, πρέπει να φοράτε ρούχα εργασίας και παπούτσια εργασίας, να στερεώνετε τα κουμπιά και τις μανσέτες και να μην βάζετε αντικείμενα στις τσέπες σας που πέφτουν εύκολα.

2. Αφού φτάσει το πλήρωμα στην εργασία, ελέγξτε ότι δεν υπάρχουν άτομα ή συντρίμμια εντός του εύρους λειτουργίας του εξοπλισμού. Το προστατευτικό κάλυμμα του εξοπλισμού πρέπει να είναι άθικτο και όχι χαλαρό.

3. Πριν ξεκινήσετε τον εξοπλισμό, πρέπει να χτυπήσει το κουδούνι και να ηχήσει ο συναγερμός. Μόνο αφού επιβεβαιωθεί εκ νέου ότι κανείς δεν βρίσκεται στην περιοχή λειτουργίας του εξοπλισμού, μπορεί να ξεκινήσει.

4. Όταν ο εξοπλισμός βρίσκεται σε λειτουργία, απαγορεύεται αυστηρά να αγγίζετε με τα χέρια όλες τις επιφάνειες εργασίας που λειτουργούν και δεν επιτρέπονται εργασίες συντήρησης και σκουπίσματος. Δεν επιτρέπεται η διασταύρωση των εξαρτημάτων που κινούνται.

5. Τα μέλη του πληρώματος θα πρέπει να τηρούν αυστηρά τις θέσεις τους σύμφωνα με τον καταμερισμό εργασίας και απαγορεύεται να παρακάμπτουν θέσεις ή να εγκαταλείπουν τις θέσεις τους χωρίς άδεια. Θα πρέπει πάντα να προσέχουν τη λειτουργία του εξοπλισμού.

6. Όταν ο εξοπλισμός βρίσκεται σε λειτουργία, απαγορεύεται αυστηρά να αγγίζετε με τα χέρια όλες τις επιφάνειες εργασίας που λειτουργούν και δεν επιτρέπονται εργασίες συντήρησης και σκουπίσματος. Δεν επιτρέπεται η διασταύρωση των εξαρτημάτων που κινούνται.

7. Τα μέλη του πληρώματος θα πρέπει να τηρούν αυστηρά τις θέσεις τους σύμφωνα με τον καταμερισμό εργασίας και απαγορεύεται να παρακάμπτουν θέσεις ή να εγκαταλείπουν τις θέσεις τους χωρίς άδεια. Θα πρέπει πάντα να προσέχουν τη λειτουργία του εξοπλισμού.

Εάν διαπιστωθεί ανωμαλία, κλείστε αμέσως το μηχάνημα.

8. Όταν εργάζεστε, κανείς δεν επιτρέπεται να παίζει γύρω από τον εξοπλισμό ή να κάνει δυνατούς θορύβους.

9. Κατά τη διαδικασία εργασίας, ο χώρος εργασίας πρέπει να διατηρείται καθαρός και ομαλός. Βεβαιωθείτε ότι δεν υπάρχει ακαταστασία γύρω από τη συσκευή. Τα εργαλεία και τα εξαρτήματα πρέπει να τοποθετούνται σε καθορισμένες θέσεις.

10. Ο χειριστής αυτού του μηχανήματος θα πρέπει να είναι εξοικειωμένος με τις λειτουργίες και τις θέσεις των κύριων κουμπιών του εξοπλισμού. Εάν συμβεί ατύχημα, οποιοσδήποτε μπορεί να πατήσει το διακόπτη διακοπής έκτακτης ανάγκης.
