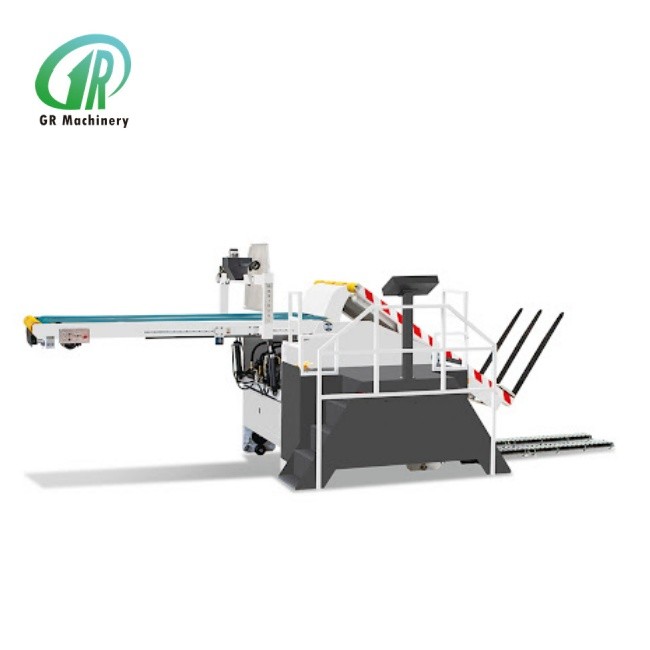

Παραγωγικό μοντέλο 1228 Πλήρως αυτόματη μηχανή προτροφοδότησης με οθόνη αφής

Μοντέλο 1228 Πλήρως αυτόματη μηχανή προτροφοδότησης

Μηχανικές προδιαγραφές:

1. Μέγιστο μέγεθος τροφοδοσίας χαρτιού: 1200ⅹ2800mm

2. Ελάχιστο μέγεθος τροφοδοσίας χαρτιού: 260ⅹ755mm

3. Μέγιστο ύψος φόρτωσης χαρτιού: 2000mm

4. Μέγιστο βάρος χαρτιού: 1200kg

5. Μέγιστη ταχύτητα τροφοδοσίας χαρτιού:

(Πάχος χαρτονιού κάτω από 4 mm ≥ 420 φύλλα/λεπτό)

(Πάχος χαρτονιού κάτω από 8 mm ≥ 300 φύλλα/λεπτό)

6. Απαιτήσεις μέγιστης ταχύτητας:

ένα. Ύψος τοποθέτησης χαρτιού >1600mm ή παραπάνω.

σι. Ο αριθμός των στοίβων χαρτιού ανά πίνακα πρέπει να είναι σε μία στοίβα.

ντο. Απαιτήσεις κάμψης χαρτονιού: 5% στην κατεύθυνση πλάτους χαρτιού (1000mm επιτρέπει την κάμψη εντός 50mm).

ρε. Η επιφάνεια εκτύπωσης του χαρτονιού πρέπει να βρίσκεται στην ίδια πλευρά.

μι. Τουλάχιστον ένα φύλλο χαρτιού πρέπει να βρίσκεται σε αναμονή στην τροφοδοσία στο μπροστινό άκρο του πιρουνιού του τροφοδότη χαρτιού.

7. Μετακινήστε την υδραυλική μονάδα αντίστροφης ισχύος πιρουνιού

8. Οριζόντια υδραυλική κινητήρια δύναμη ανύψωσης μεταφορέα

9. Μέθοδος τροφοδοσίας χαρτιού: μονή στοίβα

10. Μέθοδος τροφοδοσίας χαρτιού: εφοδιαστική με ηλεκτρικό ερπυστριοφόρο (σταθερό στο έδαφος)

11. Τακτοποίηση παραγγελίας και λειτουργίες μνήμης παραγγελίας με ένα κλικ.

12. Λειτουργία υδραυλικής αναμονής (αυτόματη αναμονή πέρα ​​από τον καθορισμένο χρόνο)

13. Προσαρμογή της διεπαφής ανθρώπου-μηχανής των σχετικών παραμέτρων.

14. Η μη φυσιολογική εμφάνιση κειμένου μπορεί να εξαλειφθεί εύκολα και γρήγορα.

15. Η δεξαμενή καυσίμου είναι αντικραδασμική.

Βασικές οδηγίες διαμόρφωσης:

1. Ο μεταφορικός ιμάντας στέλνει το απορριμμένο χαρτόνι στο τμήμα τροφοδοσίας στοιβαγμένου χαρτιού. Αφού περάσει από το τμήμα τροφοδοσίας στοιβαγμένου χαρτιού, το χαρτόνι διατάσσεται αυτόματα σε σχήμα ψαριού και αποστέλλεται στο τμήμα τροφοδοσίας χαρτιού της μηχανής επικόλλησης και καρφώματος all-in-one μέσω της οριζόντιας ζώνης του τμήματος μεταφοράς.

2. Υπάρχουν συσκευές αυτόματης ευθυγράμμισης και στις δύο πλευρές του στοιβαγμένου τμήματος μεταφοράς και η συσκευή ευθυγράμμισης μπορεί να ρυθμιστεί ηλεκτρικά (διαδρομή ευθυγράμμισης 100 mm).

3. Το μπροστινό άκρο της οριζόντιας μεταφορικής ταινίας είναι εξοπλισμένο με μια αυτόματη διαμήκη συσκευή κοπής χαρτιού, η οποία προσαρμόζει την ταχύτητα παράδοσης ανάλογα με την ταχύτητα του οχήματος.

4. Ολόκληρο το μηχάνημα μπορεί να μετακινηθεί κατά μήκος.

5. Η οριζόντια μεταφορά της μεταφορικής ταινίας ελέγχεται αυτόματα από φωτοηλεκτρισμό.

6. Τα logistics του ερπυστριοφόρου ισχύος που υποστηρίζουν το πλήρες μηχάνημα πρέπει να παρέχονται από το εργοστάσιο εξοπλισμού.

7. Έλεγχος υπολογιστή με οθόνη αφής.

Τεχνικά σημεία:

1. Έλεγχος και έξυπνη διεπαφή:

ένα. Ελέγξτε ψηφιακά την κίνηση του μεγέθους της παραγγελίας αντικατάστασης για να διασφαλίσετε την ακρίβεια προσαρμογής.

σι. Αυτό το μηχάνημα μπορεί να συνδεθεί με το σύστημα διαχείρισης παραγωγής για έξυπνη σύνδεση και αυτόματη ρύθμιση της παραγγελίας.

2. Εξοπλισμένο με οριζόντιο τμήμα μεταφοράς:

ένα. Το πλαίσιο του οριζόντιου μεταφορέα έχει τηλεσκοπική λειτουργία και ρυθμίζεται αυτόματα με έλεγχο σερβομηχανισμού.

3. Εξοπλισμένο με μηχανισμό ανύψωσης πλατφόρμας:

ένα. Η πλατφόρμα διαθέτει λειτουργία αιώρησης προς τα πάνω και προς τα κάτω για την αποφυγή κολλήματος του χαρτονιού λόγω μεγάλου κενού κατά τον πρώτο γύρο τροφοδοσίας χαρτιού μετά την προσαρμογή της παραγγελίας.

σι. Η παρακολούθηση της συσκευής αιώρησης ελέγχεται αυτόματα από το ραδιόφωνο και την τηλεόραση.

4. Το πιρούνι αλλαγής ταχυτήτων είναι ένας τύπος πιρουνιού δοντιού:

ένα. Το εργοστάσιο υποστηρίζει ανεξάρτητα ηλεκτρικό ερπυστριοφόρο logistics (σταθερό στο έδαφος)

5. Ενσωματωμένη κινητή συσκευή ευθυγράμμισης Gantry:

ένα. Το μηχάνημα είναι εξοπλισμένο με μια μπροστινή διάταξη διαφράγματος για να τραβήξει το στοιβαγμένο χαρτόνι σε ένα ψάρι

σχήμα κλίμακας για να διευκολύνεται η συνεχής είσοδος χαρτονιού στο τμήμα τροφοδοσίας χαρτιού.

σι. Η μπροστινή συσκευή στάσης είναι τύπου γάστρας που κινείται προς τα εμπρός και προς τα πίσω, με λογική και συμπαγή δομή και εύκολη ρύθμιση.

ντο. Μια λειτουργία κουμπώματος διπλής όψης προστίθεται και στις δύο πλευρές του μπροστινού διαφράγματος για να κουμπώσει μαζί το στοιβαγμένο χαρτόνι στο τμήμα αποθήκευσης χαρτιού. Κάτω από τη δράση του μπροστινού διαφράγματος, το οριζόντια προστιθέμενο χαρτόνι γίνεται λέπια ψαριού και μεταφέρεται προσεκτικά στο τμήμα τροφοδοσίας χαρτιού.

6. Ανύψωση περονιού: Η ανύψωση και το κατέβασμα του πιρουνιού ελέγχεται από έναν ανεξάρτητο σερβοκινητήρα

Κύρια λίστα εξωτερικής ανάθεσης μηχανών:

1. Υδραυλικό σύστημα:

ένα. Μάρκα ρεζερβουάρ καυσίμου ---FQS

σι. Ισχύς υδραυλικής μονάδας ---11HP

ντο. Μέθοδος ψύξης με πίεση λαδιού ---ψύξη με αέρα

ρε. Μάρκα υδραυλικής ηλεκτρομαγνητικής βαλβίδας ---Yuken (YUKEN, Ιαπωνία)

μι. Μάρκα κυλίνδρου ---FQS

φά. Χωρητικότητα δεξαμενής καυσίμου ---200L

2.Ηλεκτρονικό σύστημα ελέγχου:

ένα. Μάρκα PLC ---Panasoni

σι. Διεπαφή λειτουργίας ---Διασύνδεση ανθρώπου-μηχανής (λειτουργία αφής)

ντο. Κείμενο ένδειξης σημείου σφάλματος

ρε. Μάρκα εξαρτημάτων ελέγχου ---Schneider

3. Αξεσουάρ:

α.Γραμμική ράγα οδηγού ---ασημί

σι. Κινητήρας μείωσης κινητήρα ---Shengbang

ντο. Μετατροπέας συχνότητας ---Δέλτα

δ.Πνευματικά γνήσια ανταλλακτικά ---Airtac

μι. Διακόπτης προσέγγισης, φωτοηλεκτρικός διακόπτης ---Omron/Autonics

f.Σερβοκινητήρας ---Yaskawa, Ιαπωνία
