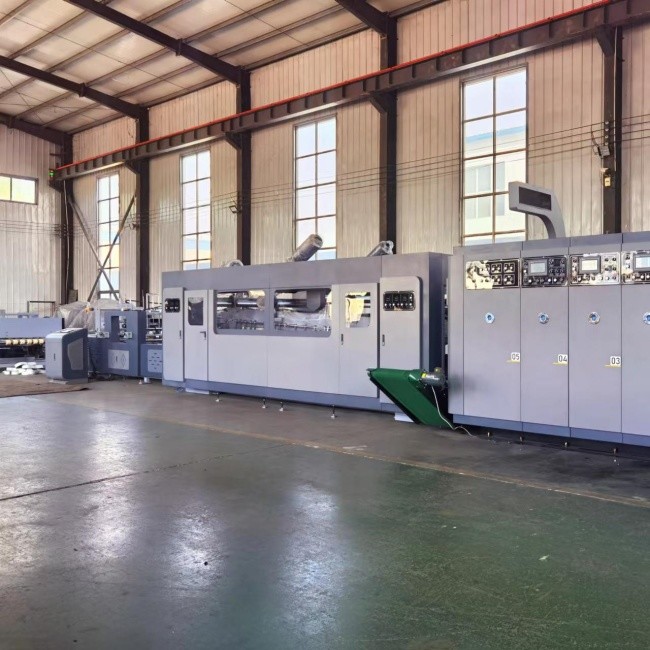

FFG Φλεξο εκτύπωση αναδιπλούμενη Gluer περίπτωση κατασκευής μηχανή σύστημα ελέγχου CNC

Γραμμή παραγωγής χαρτοκιβωτίων Flexo Folding Gluer

Μέγιστη ταχύτητα τρεξίματος: 350 m/min

Μέγιστη ταχύτητα συσκευασίας: 20 συσκευασίες/λεπτό

Σκοπός και χαρακτηριστικά:

• Σύστημα ελέγχου CNC, ένδειξη σφαλμάτων, έλεγχος παραγωγής, απομακρυσμένη συντήρηση.
• Αυτόματο σύστημα ανίχνευσης και εντοπισμού θέσης, σύστημα γρήγορης φόρτωσης πλακών, γρήγορη αλλαγή πινακίδας.
• Διευρυμένο κουτί σκόνης, αντιστατική συσκευή, κεντρική συλλογή σκόνης, προστασία από την πίεση, αποτελεσματική αφαίρεση σκόνης.
• Υιοθετεί γρανάζια γείωσης ακριβείας από κράμα χάλυβα για μετάδοση και κίνηση με τροχό αναρρόφησης για να εξασφαλίσει ακρίβεια και μακροζωία.
• Διπλό κάθισμα "σχηματισμού, σχισμής" με ακριβές σύστημα καθοδήγησης και ρύθμισης τροχών, αντιεκρηκτικό σύρμα, εξαιρετικά εφέ αναδίπλωσης και διαμόρφωσης.
• Σύστημα συλλογής στοίβαξης και ανακύκλωσης χαρτιού "πάνω-κάτω" υψηλής ταχύτητας, που προστατεύει από την τριβή της επιφάνειας, υψηλή απόδοση παραγωγής.
• Ηλεκτρικά εξαρτήματα, ρουλεμάν μετάδοσης κ.λπ., χρησιμοποιούν διεθνείς μάρκες, πιστοποιημένες από την Ευρωπαϊκή CE.

Μονάδα εξόδου μέτρησης:

• Σύστημα συλλογής "πάνω και κάτω" για αποτελεσματική προστασία από την τριβή της επιφάνειας, υψηλή προσαρμοστικότητα παραγωγής.
• Διόρθωση κουτιού υψηλής συχνότητας, πτώση χαρτιού με τη βοήθεια ανεμιστήρα, πνευματική ισοπέδωση, μετάδοση κυκλοφορίας.
• Σύστημα συλλογής ανακύκλωσης στοίβαξης μέτρησης υψηλής ταχύτητας ελέγχου μετάδοσης πολλαπλών σερβοκινητήρων, εξασφαλίζοντας υψηλή παραγωγικότητα.
• Έξοδος μεταφορικής ταινίας για μονάδα μέτρησης, υποβοήθηση κυλίνδρου πίεσης χαρτιού, ηλεκτρικά ρυθμιζόμενο διάκενο χαρτιού.
• Ηλεκτρική ρύθμιση οριζόντιας κίνησης για μέτρηση μονάδας εξόδου.

Αναδιπλούμενη μονάδα:

• Εκτεταμένος βραχίονας γέφυρας πτυσσόμενου κιβωτίου υψηλής αντοχής για εξασφάλιση ακρίβειας αναδίπλωσης και σταθερότητας σε υψηλή ταχύτητα.
• Χρησιμοποιεί σύστημα γραμμικής καθοδήγησης σύγχρονης πλευρικής κίνησης, με στήριγμα γέφυρας υψηλής αντοχής στη μέση για ομαλή μετατόπιση.
• Ελαστικό σύστημα κυλίνδρου οδήγησης με ρυθμιζόμενο διάκενο, προστασία από ζημιές συμπίεσης, επιλύοντας αποτελεσματικά προβλήματα εμπλοκής χαρτιού.
• Σύστημα τροχών καθοδήγησης διαμορφώσιμου πτυσσόμενου, με ράβδους οδήγησης για υποβοήθηση, καλό αναδιπλούμενο αποτέλεσμα με άνω και κάτω μεταφορά σύσφιξης ιμάντα.
• Κιβώτιο ταχυτήτων με ιμάντα αναρρόφησης πίσω, ανεξάρτητος κινητήρας και στις δύο πλευρές για αποτελεσματική διόρθωση των αποκλίσεων.

Μονάδα μεταφοράς:

• Έλεγχος με σύνδεση CNC, βολική και γρήγορη ρύθμιση.
• Ελαστική διάταξη κυλίνδρου πίεσης καθοδήγησης, μετάδοση σύσφιξης άνω και κάτω ιμάντα.
• Πολλαπλές συσκευές αφαίρεσης υπολειμμάτων: μαχαίρι αέρα, βούρτσα, ηλεκτρική κυλινδρική βούρτσα, εξαιρετικό αποτέλεσμα αφαίρεσης συντριμμιών.
• Σύστημα κόλλησης ρυθμιζόμενο σε σταθερή θερμοκρασία, διατηρώντας σταθερή θερμοκρασία κόλλας για βέλτιστα χαρακτηριστικά συγκόλλησης.
• Διχτυωτή τρύπα μεγάλο σύστημα τροχού κόλλας, σταθερή κόλληση, ελεγχόμενη ποσότητα κόλλας, ηλεκτρικά ρυθμιζόμενη θέση.

Χαρακτηριστικά εξοπλισμού:

• Εισαγωγή
• 1. Όλοι οι ιμάντες μεταφοράς χαρτιού μπορούν να μετακινηθούν ανεξάρτητα. Οι ιμάντες μεταφοράς χαρτιού είναι εξοπλισμένοι με τροχούς συμπίεσης χαρτιού, ανεμιστήρες και βούρτσες για να καθαρίζουν τα άχρηστα χαρτιά στο μέγιστο βαθμό. Συσκευή οδηγού τροχού, άνω και κάτω μετάδοση σύσφιξης ιμάντα. Ηλεκτρικό αριστερό και δεξί περπάτημα, εύκολο στην προσαρμογή του μεγέθους
• 2. Τροχός κόλλησης: Κατασκευασμένος από ανοξείδωτο χάλυβα, πιο ανθεκτικός και ανθεκτικός στη διάβρωση. Η χοάνη κόλλας είναι εξοπλισμένη με γραμμικούς οδηγούς, καθιστώντας τη ρύθμιση θέσης πιο εύκολη και ακριβή.
• 3. Αναδιπλούμενο εξάρτημα: Η κύρια λειτουργία είναι να διπλώσετε το χαρτοκιβώτιο προς τα κάτω και να χρησιμοποιήσετε τη πλάκα διόρθωσης για να διορθώσετε τη γραμμή πίεσης για δεύτερη φορά για να διπλώσετε το χαρτοκιβώτιο σε ένα τυπικό κουτί.
• 4. Για τον καθαρισμό καλουπώματος, εάν το τμήμα απόξεσης και το αναδιπλούμενο μέρος δεν έχουν καθαριστεί, τα υπολείμματα χαρτιού θα καθαριστούν ξανά.

• 5. Τακτοποιήστε τα μέρη μεταξύ τους: Τακτοποιήστε τα σημεία μεταξύ τους και σπρώξτε τα προς τα έξω με έναν ακριβή αριθμό μέσω του φωτός μέτρησης, της μέτρησης και της διόρθωσης.
• 6. Εξάρτημα εξόδου: Μετά την ώθηση προς τα έξω, η παραπάνω θήκη χαρτιού πιέζεται ομαλά για έξοδο.

Μηχανική διαμόρφωση τμήματος συσκευασίας:

(1), μειωτήρας Taizhou Haoli

(2), κύλινδρος AirTAC, ηλεκτρομαγνητική βαλβίδα

(3), άξονας μετάδοσης ισχύος Guangdong Duffy

(4), Bearing Harbin

Ηλεκτρική διαμόρφωση:

(1), Panasoni PLC

(2), επαφέας Siemen

(3), κουμπί Schneider

(4), τροφοδοτικό μεταγωγής: Ταϊβάν ΕΝΝΟΕΙ ΚΑΛΑ

(5), Φωτοηλεκτρικός διακόπτης Beifuning

(6), Relay Omron

(7) Διεπαφή ανθρώπου-μηχανής Kunlun Tongtai

• 8. Πίνακας ελέγχου. υιοθετεί έλεγχο PLC και έχει λειτουργίες όπως μηδενισμό και μνήμη. (Μπορεί να επιλεγεί το PLC σε συνδυασμό με τον έλεγχο οθόνης αφής)
• 9. Ο πίνακας ελέγχου για κάθε ενέργεια του μηχανήματος ελέγχει την αριστερή και δεξιά κίνηση, την άνοδο και την πτώση της χάρτινης πλάκας κ.λπ.

Επιλογή εξαρτημάτων μηχανής:

1. Αυτόματη παροχή κόλλας, κόλλα κυκλοφορίας, ποτέ σπάσιμο κόλλας, δεν χρειάζεται χειροκίνητη προσθήκη κόλλας, εξοικονομώντας χρόνο και προσπάθεια. Κατάλληλο για κάθε είδους κόλλα.

2. Τροχός επίστρωσης κόλλας από ανοξείδωτο χάλυβα, ανθεκτικός στη διάβρωση, ανθεκτικός στη φθορά, επίστρωση κόλλας ομοιόμορφα, εξοικονόμηση κόλλας, η ποσότητα της κόλλας που χρησιμοποιείται είναι περίπου το ένα τρίτο της ποσότητας της χειροκίνητης επίστρωσης κόλλας.

3. Το αναδιπλούμενο μέρος είναι εξοπλισμένο με ένα ρυθμιζόμενο σετ τροχού πίεσης πολλαπλών περασμάτων, που κάνει το δίπλωμα του χαρτοκιβωτίου πιο ομαλό και την κόλληση πιο όμορφη και ακριβή.

4. Το τμήμα μέτρησης διορθώνει τη στοίβαξη χαρτοκιβωτίων και η στοίβαξη και η έξοδος είναι ασφαλείς, σταθερές, ακριβείς και χωρίς σφάλματα. Είναι ψηφιακά ελεγχόμενο και εύκολο στη χρήση. Μπορεί να εισαχθεί χωρίς να σταματήσει το μηχάνημα.

Μπαράμετρος achine

Η μέγιστη ταχύτητα:320 μέτρα/λεπτό

Μέγιστος αριθμός πακέτων που κυκλοφόρησαν:20 συσκευασίες

Μέγιστο μέγεθος χαρτονιού:700mm*500mm

Ελάχιστο μέγεθος χαρτονιού:195mm*105mm

Μέγιστο πλάτος χαρτονιού (συμπεριλαμβανομένου του ταλαντευόμενου καλύμματος):1100 χλστ

Ελάχιστο πλάτος χαρτονιού (συμπεριλαμβανομένου του ταλαντευόμενου καλύμματος):240 χλστ

Μέγιστο ύψος στοίβαξης:350 χλστ

Ελάχιστο ύψος στοίβαξης:80 χλστ

Μέγιστη ποσότητα ανά συσκευασία:50 τεμ

Ελάχιστη ποσότητα ανά συσκευασία:10 τεμ

Ζώνη:Siglin (κοινοπραξία Κίνας-Γερμανίας)

Για τις σημειωμένες περιοχές στην εικόνα, δώστε προσοχή στον τακτικό ανεφοδιασμό και συντήρηση «μία φορά το μισό μήνα» για να εξασφαλίσετε την κανονική λειτουργία του μηχανήματος και μεγαλύτερη διάρκεια ζωής του μηχανήματος.

Διάγραμμα θεμελίωσης

Προσάρτημα

Ασφαλής λειτουργία:

1. Πριν ξεκινήσετε τη δουλειά, πρέπει να φοράτε ρούχα εργασίας και παπούτσια εργασίας, να στερεώνετε τα κουμπιά και τις μανσέτες και να μην βάζετε αντικείμενα στις τσέπες σας που πέφτουν εύκολα.

2. Αφού φτάσει το πλήρωμα στην εργασία, ελέγξτε ότι δεν υπάρχουν άτομα ή συντρίμμια εντός του εύρους λειτουργίας του εξοπλισμού. Το προστατευτικό κάλυμμα του εξοπλισμού πρέπει να είναι άθικτο και όχι χαλαρό.

3. Πριν ξεκινήσετε τον εξοπλισμό, πρέπει να χτυπήσει το κουδούνι και να ηχήσει ο συναγερμός. Μόνο αφού επιβεβαιωθεί εκ νέου ότι κανείς δεν βρίσκεται στην περιοχή λειτουργίας του εξοπλισμού, μπορεί να ξεκινήσει.

4. Όταν ο εξοπλισμός βρίσκεται σε λειτουργία, απαγορεύεται αυστηρά να αγγίζετε με τα χέρια όλες τις επιφάνειες εργασίας που λειτουργούν και δεν επιτρέπονται εργασίες συντήρησης και σκουπίσματος. Δεν επιτρέπεται η διασταύρωση των εξαρτημάτων που κινούνται.

5. Τα μέλη του πληρώματος θα πρέπει να τηρούν αυστηρά τις θέσεις τους σύμφωνα με τον καταμερισμό εργασίας και απαγορεύεται να παρακάμπτουν θέσεις ή να εγκαταλείπουν τις θέσεις τους χωρίς άδεια. Θα πρέπει πάντα να προσέχουν τη λειτουργία του εξοπλισμού.

6. Όταν ο εξοπλισμός βρίσκεται σε λειτουργία, απαγορεύεται αυστηρά να αγγίζετε με τα χέρια όλες τις επιφάνειες εργασίας που λειτουργούν και δεν επιτρέπονται εργασίες συντήρησης και σκουπίσματος. Δεν επιτρέπεται η διασταύρωση των εξαρτημάτων που κινούνται.

7. Τα μέλη του πληρώματος θα πρέπει να τηρούν αυστηρά τις θέσεις τους σύμφωνα με τον καταμερισμό εργασίας και απαγορεύεται να παρακάμπτουν θέσεις ή να εγκαταλείπουν τις θέσεις τους χωρίς άδεια. Θα πρέπει πάντα να προσέχουν τη λειτουργία του εξοπλισμού.

Εάν διαπιστωθεί ανωμαλία, κλείστε αμέσως το μηχάνημα.

8. Όταν εργάζεστε, κανείς δεν επιτρέπεται να παίζει γύρω από τον εξοπλισμό ή να κάνει δυνατούς θορύβους.

9. Κατά τη διαδικασία εργασίας, ο χώρος εργασίας πρέπει να διατηρείται καθαρός και ομαλός. Βεβαιωθείτε ότι δεν υπάρχει ακαταστασία γύρω από τη συσκευή. Τα εργαλεία και τα εξαρτήματα πρέπει να τοποθετούνται σε καθορισμένες θέσεις.

10. Ο χειριστής αυτού του μηχανήματος θα πρέπει να είναι εξοικειωμένος με τις λειτουργίες και τις θέσεις των κύριων κουμπιών του εξοπλισμού. Εάν συμβεί ατύχημα, οποιοσδήποτε μπορεί να πατήσει το διακόπτη διακοπής έκτακτης ανάγκης.
