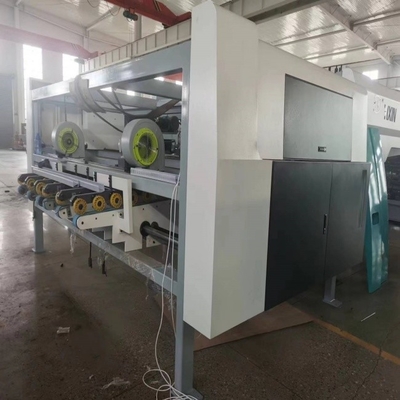

Η γραμμή παραγωγής πλακωτών φιαλίδων με κόλλα
Μέγιστη ταχύτητα κυκλοφορίας:350m/min
Μέγιστη ταχύτητα συσκευασίας:20πακέτα/min
Σκοπός και χαρακτηριστικά:
- Σύστημα ελέγχου CNC, απεικόνιση σφαλμάτων, έλεγχο παραγωγής, απομακρυσμένη συντήρηση.
- Αυτόματο σύστημα ανίχνευσης και θέσης, σύστημα κίνησης γρήγορης φόρτωσης πλάκας, γρήγορη αλλαγή πλάκας.
- Διευρυμένο κουτί σκόνης, αντιστατική συσκευή, κεντρική συλλογή σκόνης, προστασία από την πίεση, αποτελεσματική απομάκρυνση σκόνης.
- Υιοθετεί γρανάζια γης ακριβείας από κράμα χάλυβα για τη μετάδοση και την κίνηση του τροχού αναρρόφησης για να εξασφαλίσει την ακρίβεια και τη μακροζωία.
- Διπλό κάθισμα "forming, slotting" με ακριβές σύστημα καθοδήγησης και ρύθμισης τροχών, αλεξίπτωτο καλώδιο, εξαιρετικά αποτελέσματα αναδίπλωσης και σχηματισμού.
- Σύστημα συλλογής και ανακύκλωσης χαρτιού υψηλής ταχύτητας "επάνω και κάτω", προστασία από την τριβή της επιφάνειας, υψηλή αποδοτικότητα παραγωγής.
- Τα ηλεκτρικά εξαρτήματα, τα ρουλεμάνια κινήτρων κλπ. χρησιμοποιούν διεθνείς μάρκες, πιστοποιημένες από τον ευρωπαϊκό CE.
Μονάδα μέτρησης της εξόδου:
- Σύστημα συλλογής "πάνω και κάτω" για αποτελεσματική προστασία από την τριβή της επιφάνειας, υψηλή προσαρμοστικότητα παραγωγής.
- Διόρθωση με υψηλή συχνότητα, πέσιμο χαρτιού με υποβοήθηση ανεμιστήρα, πνευματική ισοπέδωση, κυκλοφοριακή μετάδοση.
- Πολλαπλή κίνηση με ελεγχόμενη από servo υψηλής ταχύτητας σύστημα συλλογής ανακύκλωσης, διασφαλίζοντας υψηλή παραγωγικότητα.
- Έξοδος μεταγωγικής λωρίδας για την μονάδα μέτρησης, υποστήριξη κυλίνδρων πίεσης χαρτιού, ηλεκτρικά ρυθμιζόμενο κενό χαρτιού.
- Ηλεκτρική ρύθμιση οριζόντιας κίνησης για την μονάδα εκφόρτωσης μέτρησης.
Μονάδα αναδίπλωσης:
- Διευρυμένος βραχίονας γέφυρας πτυσσόμενου κουτιού υψηλής αντοχής για να εξασφαλιστεί η ακρίβεια πτυσσής και η σταθερότητα σε υψηλές ταχύτητες.
- Χρησιμοποιεί γραμμικό σύστημα συγχρονισμένης πλευρικής κίνησης, με υψηλής αντοχής στήριξη γέφυρας στη μέση για ομαλή μετατόπιση.
- Ελαστικό σύστημα κυλίνδρων καθοδήγησης με ρυθμιζόμενη ανοιχτή θέση, προστασία από βλάβες συμπίεσης, αποτελεσματική επίλυση προβλημάτων συμφόρησης χαρτιού.
- Σύστημα διπλής διαμόρφωσης τροχού καθοδήγησης, με ράβδους καθοδήγησης για υποστήριξη, καλή επίδραση διπλής με άνω και κάτω μεταφορά σφραγίσματος ζώνης.
- Πίσω μεταφορά με ιμάντα αναρρόφησης, με ανεξάρτητο κινητήρα και στις δύο πλευρές για αποτελεσματική διόρθωση των αποκλίσεων.
Μονάδα μεταφοράς:
- Ελέγχος CNC, βολική και γρήγορη ρύθμιση.
- Ελαστική συσκευή κυλίνδρων καθοδήγησης πίεσης, μεταφορά συμπίεσης ζώνης άνω και κάτω.
- Πολλαπλές συσκευές απομάκρυνσης των συντριμμιών: μαχαίρι αέρα, βούρτσα, ηλεκτρική βούρτσα κυλίνδρων, εξαιρετικό αποτέλεσμα απομάκρυνσης των συντριμμιών.
- Σύστημα κολλήματος ρυθμιζόμενο σε σταθερή θερμοκρασία, διατηρώντας σταθερή θερμοκρασία κόλλας για βέλτιστα χαρακτηριστικά σύνδεσης.
- Μεγάλο σύστημα κόλλας, σταθερή κόλληση, ελεγχόμενη ποσότητα κόλλας, ηλεκτρικά ρυθμιζόμενη θέση.
Χαρακτηριστικά του εξοπλισμού:
- Εισαγωγή
- 1Όλες οι ταινίες μεταφοράς χαρτιού μπορούν να μετακινηθούν ανεξάρτητα. Οι ταινίες μεταφοράς χαρτιού είναι εξοπλισμένες με τροχούς πίεσης χαρτιού, ανεμιστήρες και βούρτσες για να καθαρίσουν τα απόβλητα χαρτιού στο μέγιστο δυνατό βαθμό.Εγκατάσταση τροχού καθοδήγησηςΗλεκτρική αριστερή και δεξιά κίνηση, εύκολη ρύθμιση μεγέθους
- 2. Δρόμος συγκόλλησης: κατασκευασμένος από ανοξείδωτο χάλυβα, πιο ανθεκτικός και ανθεκτικός στη διάβρωση.
- 3. Τμήμα αναδιπλώσεως: Η κύρια λειτουργία είναι να αναδιπλώσετε το κουτί προς τα κάτω και να χρησιμοποιήσετε την πλάκα διόρθωσης για να διορθώσετε τη γραμμή πίεσης για δεύτερη φορά για να αναδιπλώσετε το κουτί σε ένα τυποποιημένο κουτί.
- 4Για τον καθαρισμό του χύτευσης, εάν το μέρος ξύρισμα και το μέρος αναδίπλωσης δεν έχουν καθαριστεί, τα απομεινάρια χαρτιού θα καθαρίζονται και πάλι.
- 5Χτυπάτε τα μέρη μαζί: Χτυπάτε τα σημεία μαζί, και να τους ωθήσει με ένα ακριβές αριθμό μέσω της μέτρησης του φωτός, μετρώντας, και τη διόρθωση.
- 6Μέρος εξόδου: Μετά την απόσβεση, ο ανωτέρω κάτοχος χαρτιού πιέζει ομαλά για την έξοδο.
Μηχανική διαμόρφωση του τμήματος συσκευασίας:
(1) Μειωτής Taizhou Haoli
(2), κύλινδρο AirTAC, σόλενοειδής βαλβίδα
(3) Άξονας μεταφοράς ισχύος Guangdong Duffy
(4), Λεωφόρος Harbin
Ηλεκτρική διαμόρφωση:
(1), ΠΛΣ της Panasonic
(2) Επαφές Siemens
(3), κουμπί Schneider
(4) Διακόπτης τροφοδοσίας: Taiwan MEAN WELL
(5), Φωτοηλεκτρικός διακόπτης
(6), Ρέλεα Omron
(7) Διασύνδεση ανθρώπου-μηχανής Kunlun Tongtai
- 8. Πίνακας ελέγχου: υιοθετεί έλεγχο PLC και διαθέτει λειτουργίες όπως μηδενισμός και μνήμη. (Μπορεί να επιλεγεί PLC σε συνδυασμό με έλεγχο οθόνης αφής)
- 9Ο πίνακας ελέγχου για κάθε κίνηση της μηχανής ελέγχει την αριστερή και δεξιά κίνηση, την άνοδο και πτώση της πλάκας χαρτιού, κλπ.
| Σχήμα | 2400Σχήμα | 2600Σχήμα | 2800Σχήμα | 2000Σχήμα |
| ΜέγεθοςΑ ((mm) | 80-660 | 80 ̇660 | 80-660 | 80-660 |
| ΜέγεθοςB ((mm) | 470-2400 | 600 ̇ 2600 | 600-2800 | 600-2000 |
| ΜέγεθοςC(mm) | 130-660 | 165 ̇ 660 | 165-660 | 135-660 |
| ΜέγεθοςD ((mm) | 170-1050 | 2401200 | 240-1200 | 200-1000 |
| Περιοχή εγκατάστασης ((mm) | 10-3 μέτρα | 100,5-3,5 μέτρα | 100,5-3,7 μέτρα | 10 - 3,5 μέτρα |
| Δύναμη(KW) | 8kw | 8kw | 8kw | 8kw |
| Συνολικό βάρος(Τ) | 5Τ | 5.5Τ | 5.5Τ | 5.5Τ |
