NC κόπτης για κυματοειδές χαρτόνι γραμμή παραγωγής κόψιμο χαρτόνι με ακρίβεια

Επενδύσεις00 Ελικοειδή μαχαίρια NC

Η μηχανή διατομής κυματοειδούς χαρτιού, επίσης γνωστή ως μηχανή διατομής, εμπίπτει στην κατηγορία των μηχανών επεξεργασίας χαρτονιού.το μηχάνημα διατομής κυματοειδούς χαρτιού είναι ο εξοπλισμός που χρησιμοποιείται για την κοπή του χαρτονιού σε τελικά προϊόνταΟι τεχνικές του επιδόσεις και η ρύθμιση του εξοπλισμού επηρεάζουν άμεσα την ακρίβεια του τελικού μεγέθους κοπής, είτε οι πτυχές σπάνε, είτε οι πτυχές σπάνε.και η ομαλότητα και η εμφάνιση των κομμένων ακρών του τελικού χαρτονιού.

Η μηχανή διατομής κυματοειδούς χαρτιού είναι μία από τις βασικές αυτόνομες μηχανές σε μια γραμμή παραγωγής κυματοειδούς χαρτονιού.Υπάρχουν δύο τύποι μηχανών διατομής που βασίζονται στη μέθοδο ελέγχου μετάδοσηςΟι μηχανές διατομής με ηλεκτρονικό έλεγχο λειτουργούν μέσω βιομηχανικών υπολογιστών ελέγχου.Κόβουν το χαρτόνι ελέγχοντας την περιστροφή του ξύλου του μαχαιριού με βάση το προκαθορισμένο μήκοςΣε συνδυασμό με την ακριβή μηχανική μετάδοση, τα μηχανήματα αυτά μπορούν να διατηρήσουν τα σφάλματα κοπής σε εύρος ± 1 mm.Οι μηχανές διατομής με ελεγχόμενο από υπολογιστή περιλαμβάνουν τις μηχανές διατομής με ελικοειδή μαχαίρια και τις μηχανές διατομής με ευθεία μαχαίριαΟι μηχανές διατομής με ελικοειδή μαχαίρια είναι πιο κατάλληλες για την υψηλής ταχύτητας κοπή παχιάς χαρτόνιας, παρέχοντας ομαλές κοπές και μεγαλύτερη διάρκεια ζωής της λεπίδας.

Χρήση και χαρακτηριστικά:

1. Ταχύτητα σχεδιασμού: 100-150m/min.

2. Μπορεί να αποθηκεύσει 200 σειρές παραγγελιών, επιτρέποντας γρήγορες και ακριβείς αλλαγές στις προδιαγραφές κοπής χαρτιού χωρίς να σταματά το μηχάνημα.Μπορεί επίσης να συνδεθεί σε ένα δίκτυο υπολογιστών για βολική διαχείριση της παραγωγής.

3. Τα γρανάζια κίνησης του ξύλου του μαχαιριού είναι κατασκευασμένα από ακριβώς σφυρηλατημένο υλικό χάλυβα με υψηλής συχνότητας σβήσιμο, επιτυγχάνοντας μετάδοση χωρίς αντίδραση.Προηγμένες μεθόδους συνεχούς σύνδεσης χρησιμοποιούνται για υψηλή ακρίβεια μετάδοσης.

4. Οι λεπίδες της μηχανής διασταύρωσης διαθέτουν μια ενσωματωμένη δομή σπειροειδούς λεπίδας από χάλυβα με σχήμα λεπίδας πριονιδιού.

5. Τόσο οι μπροστινοί όσο και οι πίσω τροχοί τροφοδοσίας χαρτιού χρησιμοποιούν μια μέθοδο χαρτιού πίεσης με ηλιακό μηχάνημα, εξασφαλίζοντας ομαλή και ομοιόμορφη μεταφορά χωρίς να βλάπτουν την σανίδα ή να προκαλούν αποκλεισμούς.

6. Το μηχάνημα αυτό χρησιμοποιεί αναγεννητική πέδηση (φρένα χωρίς κατανάλωση ενέργειας), γεγονός που οδηγεί σε χαμηλή κατανάλωση ενέργειας κατά τη διάρκεια της παραγωγής.Η μέση κατανάλωση ενέργειας είναι το ένα τρίτο μιας κανονικής μηχανής κοπής NC, εξοικονομώντας πάνω από 70% και επιτυγχάνοντας στόχους εξοικονόμησης κόστους.

Λειτουργικά χαρακτηριστικά:

• Όλα τα γρανάζια αυτής της μηχανής είναι γειωμένα με ακρίβεια από υψηλής ποιότητας χάλυβα, εξασφαλίζοντας ομαλή μετάδοση, χαμηλό θόρυβο και μακρά διάρκεια ζωής.
• Η προηγμένη δομή του φορέα λεπίδας επιτρέπει εύκολη ρύθμιση, με τον άξονα του μαχαιριού να έχει υποβληθεί σε επεξεργασία για στατική ισορροπία και ομαλή λειτουργία.
• Ο μηχανισμός μετάδοσης του μηχανήματος χρησιμοποιεί αντλία λιπαντικού για την κυκλοφορία της λιπαντικής.
• Εξοπλισμένο με ένα σύστημα υπολογιστών νέας γενιάς από την Ταϊβάν ή τη Γερμανία, προσφέροντας εξαιρετικές επιδόσεις και εκτεταμένη λειτουργία χωρίς προβλήματα.
• Οι χρήστες μπορούν να επιλέξουν μεταξύ εισαγόμενων και εγχώριων λεπίδων.
• Κατάλληλο για γραμμές παραγωγής κυματοειδούς χαρτονιού με τρία, πέντε ή επτά στρώματα.

Διαρθρωτικό χαρακτηριστικό

• Μπορεί να αποθηκεύσει παραγγελίες 200 μονάδων, να αντικαταστήσει τις προδιαγραφές του κοπτήρα γρήγορα και με ακρίβεια, να αλλάζει παραγγελίες χωρίς διακοπή, και να επιτρέπει σε δικτυωμένους υπολογιστές να διευκολύνουν τη διαχείριση της παραγωγής.
• Οι τροχούς κίνησης ξύλου είναι ακριβής σφυρηλατημένο χάλυβα, σκληρότητα επαγωγής, μετάδοση χωρίς αντίδραση, προηγμένη σύνδεση χωρίς κλειδί, υψηλή ακρίβεια μεταφοράς.
• Μηχανή κοπής υιοθετεί ενσωματωμένο μετωπικό ατσάλι μαχαίρι με σπειροειδή δομή μαχαίρι, δερματοειδές μαχαίρι. ψαλίδια, ψαλίδια, δύναμη κοπής, μακρά διάρκεια ζωής της λεπίδας
• Γύρω τροφοδοσία κυλίνδρους χρησιμοποιούνται το ηλιακό μηχάνημα πλάτη τρόπο, ομαλή παράδοση, πίεση ομοιόμορφα, εύκολο να συνθλίψει πλάκα πλακέτα ή να προκαλέσει μπλοκάρισμα
• Αυτό το μοντέλο είναι η αποθήκευση ενέργειας πέδησης (μη δυναμική πέδηση), έτσι ώστε η κατανάλωση ενέργειας στη διαδικασία παραγωγής, η μέση κατανάλωση ηλεκτρικής ενέργειας είναι το 1/3 μιας συνηθισμένης μηχανής κοπής NC,εξοικονόμηση άνω του 70% ενέργειας για την επίτευξη του στόχου της εξοικονόμησης χρημάτων .
• Ρυθμιστική ακρίβεια χωρίς κενό για να εξασφαλιστεί ακριβής εμπλοκή της λεπίδας, ισορροπία.
• Χρησιμοποιώντας ανεξάρτητη αντλία πετρελαίου και φίλτρο με δύο διανομές χαλκού σε κάθε θέση ταχυτήτων πετρέλαιο, λίπανση και ψύξη
• Ρολάρι μαχαιριού: καλής ποιότητας πλαστικό χάλυβα, ισορροπημένο, με καλή σταθερότητα.

Παράμετροι διάμετρου κυλίνδρου:

• Σταυρός στο κέντρο του ξύλου του μαχαιριού: ¢216mm
• Πριν από τη διάμετρο του κατώτερου κυλίνδρου μεταφοράς ¢ 156mm
• Μετά τη διάμετρο του κατώτερου κυλίνδρου μεταφοράς: ¢ 156mm
• Η εμπρόσθια διάμετρος του κυλίνδρου πλάκας: ¢70mm
• Η εμπρόσθια διάμετρος του κυλίνδρου πλάκας: ¢70mm

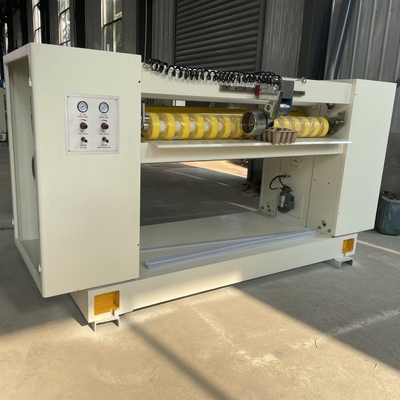

Εικόνα λεπτομερειών μηχανής

Η εταιρία μας

Συσκευασία προϊόντος
