Χαρακτηριστικά

Προδιαγραφές

Πλάτος εργασίας: 1600 χλστ

Ταχύτητα σχεδιασμού: 150μ/λεπτό

Οικονομική ταχύτητα: 180-230m/min

Αριθμός θερμής πλάκας: 600mm Χ 10 τεμάχιο

μήκος τμήματος ψύξης: 5μ

Απαιτήσεις θερμοκρασίας: 160-200℃

Πίεση ατμού: 0,8-1,3Mpa

Πίεση αέρα: 0,5-0,6MPa

Πλάκα πίεσης αερίου: 13 ομάδες

Λειτουργική ισχύς: 380V 50Hz 90KW

Επισημαίνω:

Πλάκα διπλού πιέσματος για καρτόνια

Θερμοπίνακα για γραμμή παραγωγής χαρτονιού

Δύο φασίρες κυματιζόμενης γραμμής με θερμή πλάκα

Βασικές πληροφορίες

Τόπος καταγωγής: Dongguang, Κίνα

Μάρκα: GERUN

Πιστοποίηση: ISO,CE

Αριθμό μοντέλου: ΓΡ

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Επένδυση από πλαστικό φιλμ ή ξύλινη συσκευασία (επιλεγμένη)

Χρόνος παράδοσης: 30-60 ΗΜΕΡΕΣ

Όροι πληρωμής: T/T

Δυνατότητα προσφοράς: 30 σετ/μήνα

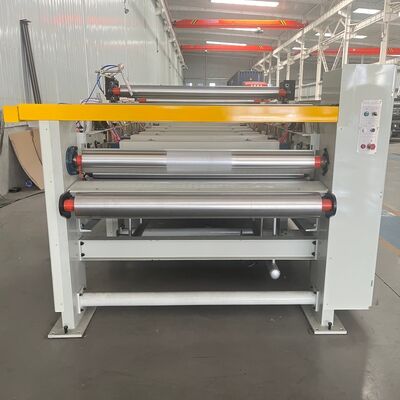

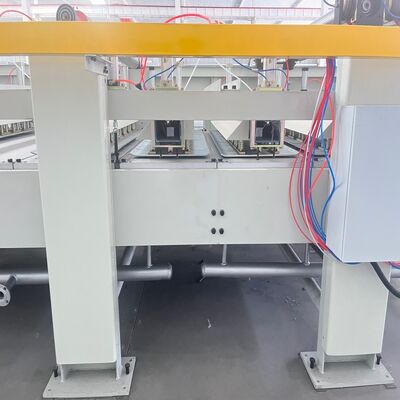

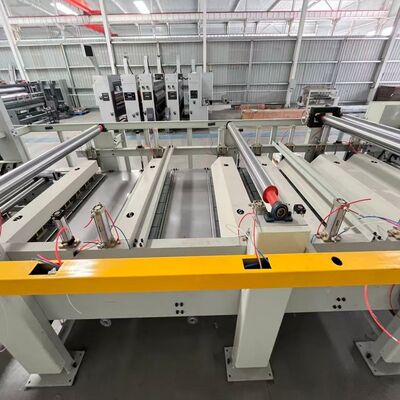

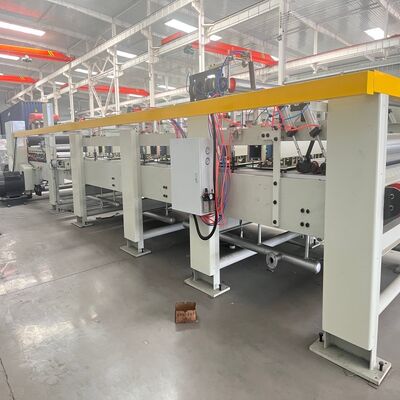

Εκθεσιακός χώρος

Δύο πλευρές για την γραμμή παραγωγής κυματοειδούς χαρτονιού

Περιγραφή προϊόντων

Δύο πλευρές για γραμμή παραγωγής κυματοειδούς χαρτονιού

Ο διπλός φέιζερ, γνωστός και ως διπλός υποστηρικτής, χρησιμεύει ως κόμβος σχηματισμού μιας γραμμής παραγωγής κυματοειδούς χαρτόνι.Αυτός ο κρίσιμος εξοπλισμός συνδέει την μονοπρόσωπη κυματοειδή σανίδα με μια επένδυση (πλακέτο προσώπου) και τις πιέζει σε ανθεκτική κυματοειδή σανίδα διπλού ή πολυπροσωπικού τοιχώματος, που καθορίζει την τελική φυσική αντοχή και ποιότητα του τελικού προϊόντος.

Κεντρική λειτουργία: Μετατροπή ημιτελούς σε τελικό προϊόν

Ενώ το μονό φέιζερ παράγει κυματοειδές μέσο με μία επένδυση που είναι προσαρτημένη (φωτογραφία με μία όψη), το διπλό φέιζερ ολοκληρώνει τη διαδικασία κατασκευής:

Σύνδεση και θεραπεία:Εφαρμόζει κόλλημα στις άκρες του φλάουτα και με ακρίβεια το στρώνει με άλλη επένδυση
Σχηματισμός και συμπίεση:Εφαρμόζει πίεση και θερμότητα μέσω θερμαινόμενων πλακών για να ζελατινίσει και να σκληρύνει την κόλλα, σχηματίζοντας σταθερές δομές γεφυρών αψίδας

Βασικές προδιαγραφές απόδοσης

Αποτελεσματικό πλάτος	1600 χιλιοστά
Ταχύτητα παραγωγής σχεδιασμού	150m/min
Τρία στρώματα οικονομικής ταχύτητας	200-230m/min
Ακριβότητα διαχωρισμού κατά μήκος	±1 mm
Ακριβότητα διασταυρούμενης κοπής	±1 mm

Τεχνικές παραμέτρους

Δραστηριώδες πλάτος	1600 χιλιοστά
Ταχύτητα σχεδιασμού	150m/min
Οικονομική ταχύτητα	120-130m/min
Διαμόρφωση θερμής πλάκας	600 mm × 10 κομμάτια
Μέρος ψύξης	5 μέτρα
Απαιτήσεις θερμοκρασίας	160-200°C
Πίεση ατμού	0.8-1.3Mpa
Πίεση αέρα	00,5-0,6Mpa
Πλακέτα πίεσης αερίου	13 ομάδες
Εργασιακή ισχύς	380V 50Hz 90KW

Διαρθρωτικά χαρακτηριστικά

★Η μηχανή διπλής όψης μετριάζει το μονομερές κυματοειδές χαρτί με το χαρτί προσώπου χρησιμοποιώντας θέρμανση με θερμαινόμενη πλάκα για την εφαρμογή κόλλας και στερεοτύπωση για την παραγωγή επίπεδου χαρτονιού.

★Η επιφάνεια της θερμής πλάκας είναι τελειωμένη, με 18 κομμάτια συνολικά με πλάτος 600 mm το καθένα, με στερεότυπα ψύξης 5 μέτρων..

★Τα εσωτερικά θερμικά πάνελ διαθέτουν διαχωριστική δομή απομόνωσης με S-σχήμα ροής ατμού και διαχωρισμό ατμού-νερού για βελτιωμένη απόδοση.

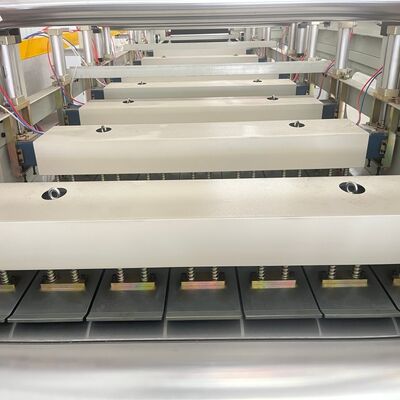

★Πνευματική δομή πλάκας πίεσης με 14 σετ ελαστικών πλακών πίεσης pneumatic ως πρότυπο.

★Πολυμερή ρυθμιστής θερμοκρασίας με οθόνη για σωλήνες θέρμανσης με πλάκα.

★Επάνω κορδόνι βαμβακιού με αυτόματο κέντρο και διπλό κύλινδρο με σχήμα S.

★Κάτω ζώνη με πνευματική ένταση και αυτόματη/χειροκίνητη διόρθωση ευθυγράμμισης

★Ανεξάρτητη μονάδα κίνησης του κιβωτίου ταχυτήτων με μεταλλικά κιβώτια ZG-500 και λιπαντικό με λάδι.

★Ηλεκτρικά εξαρτήματα διεθνούς μάρκας για σταθερή και αξιόπιστη λειτουργία.

★Μηχανή κύριας κίνησης ενέργειας συχνότητας με ροπή χαμηλών ταχυτήτων και ευρύ εύρος ταχυτήτων.

★Η κύρια σπονδυλική στήλη υψηλής έντασης με στερεή κατασκευή κατάλληλη για λειτουργία υψηλής ταχύτητας.

Βασικές παραμέτρους συστατικών

Όνομα τμήματος	Προδιαγραφές	Επεξεργασία επιφάνειας
Επάνω τροχιά ελαστικού τροχού	¢ 800mm	Κάλυψη από καουτσούκ ανθεκτική στην φθορά
Κατώτερος τροχός ελαστικού τροχού	¢ 600mm	Κάλυψη από καουτσούκ ανθεκτική στην φθορά
Επικεφαλής/πίσω τροχός κυλίνδρων ζώνης	¢ 215mm	Χρωματισμός, γυαλισμός
Ρολάρι υψηλής τάσης	¢ 155mm	Χρωματισμός, γυαλισμός
Επεξεργαστικό κυλίνδρο προσαρμογής ζώνης	¢ 130mm	Χρωματισμός, γυαλισμός

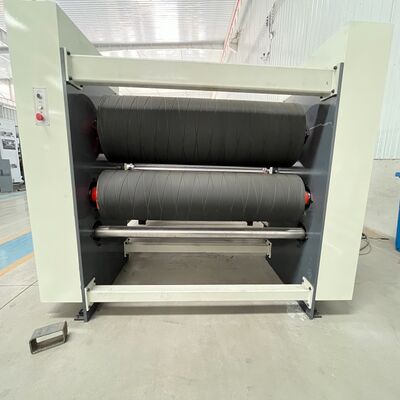

Γκαλερί εξοπλισμού

Συσκευή και αποστολή

Ο εξοπλισμός συσκευάζεται με υλικά αδιάβροχα και αδιάβροχα, κατάλληλα για οδικές μεταφορές μεγάλων αποστάσεων και σε διάφορες καιρικές συνθήκες.Ολοκληρωμένο σύνολο εγχειριδίων συντήρησης και λειτουργίας που συνοδεύουν κάθε αποστολή.
