Επισκόπηση προϊόντος

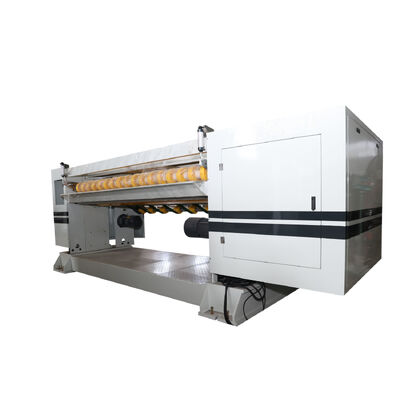

Γραμμή παραγωγής κυματοειδούς χαρτονιού υψηλής απόδοσης με ελικοειδή διατομέα ελεγχόμενο από υπολογιστή με μέγιστη ταχύτητα μηχανήματος 100μ/λεπτό και χωρητικότητα για εργασίες κοπής NC βάρους 3500 κιλών.
Βασικά χαρακτηριστικά & Προδιαγραφές
Προηγμένο σύστημα ελέγχου
Αποθηκεύει έως και 200 παραγγελίες μονάδων με γρήγορη, ακριβή αντικατάσταση προδιαγραφών κόφτη. Υποστηρίζει αλλαγές παραγγελιών κατά τη λειτουργία και επιτρέπει τη διαχείριση παραγωγής μέσω δικτυωμένων υπολογιστών.
Μηχανική ακριβείας
- Γρανάζια κίνησης άξονα μαχαιριού από χάλυβα ακριβείας σφυρηλατημένο με επαγωγή σκλήρυνσης
- Μετάδοση χωρίς κενά με προηγμένη σύνδεση χωρίς κλειδί
- Ενθετη μπροστινή ατσάλινη λεπίδα μαχαιριού με σπειροειδή δομή για ισχυρή δύναμη διάτμησης
- Μέθοδος πλάκας ηλιακού γραναζιού για ομαλή παράδοση υλικού με ομοιόμορφη πίεση
- Γρανάζια ακριβείας ρυθμιζόμενα χωρίς κενά για ακριβή εμπλοκή λεπίδας
Ενεργειακή απόδοση
Διαθέτει σύστημα αποθήκευσης ενέργειας πέδησης που μειώνει την κατανάλωση ηλεκτρικής ενέργειας στο ένα τρίτο των συνηθισμένων μηχανών κοπής NC, εξοικονομώντας πάνω από 70% κόστος ενέργειας και λειτουργίας.
Προδιαγραφές κυλίνδρων
- Απόσταση μεταξύ των κέντρων στον άξονα μαχαιριού: ø216 mm
- Διάμετρος μπροστινού κάτω κυλίνδρου μεταφοράς: ø156 mm
- Διάμετρος πίσω κάτω κυλίνδρου μεταφοράς: ø156 mm
- Διάμετρος μπροστινού κυλίνδρου πλάκας: ø70 mm
- Διάμετρος πίσω κυλίνδρου πλάκας: ø70 mm
Όλοι οι κύλινδροι (εκτός από τους κυλίνδρους άξονα μαχαιριού) είναι επιχρωμιωμένοι σκληρά μετά την λείανση για ενισχυμένη ανθεκτικότητα.
Παράμετροι ισχύος & ηλεκτρικές
- Ισχύς κινητήρα κύριας κίνησης: 18,5 kW (Πλήρης σύγχρονος σερβοκινητήρας AC)
- Ισχύς κινητήρα τροφοδοσίας: 3 kW (Ελεγχόμενος με συχνότητα)
- Ισχύς κινητήρα αντλίας λαδιού λίπανσης: 0,25 kW
Προδιαγραφές εξαρτημάτων
| Εξάρτημα |
Μάρκα/Προέλευση |
Λεπτομέρειες |
| Πλήρης σερβοκινητήρας AC |
Σαγκάη Φουτιάν |
18,5 kW |
| Κινητήρας συχνότητας τροφοδοσίας |
Χεμπέι Χενγκσούι Γιονγκσουν |
-- |
| Ρουλεμάν |
HRB, ZWZ, LYC |
Ρουλεμάν κυλίνδρου μαχαιριού πάνω και κάτω από την Ιαπωνία NSK |
| Ιμάντας |
Γερμανία OPTIBELT |
-- |
| Ρελέ και επαφές |
Γαλλία Schneider |
-- |
| Διακόπτης εγγύτητας |
Ιαπωνία OMRON |
-- |
| Πλακέτα ελέγχου κίνησης |
Γερμανία MKS-CT150 |
-- |
Εφαρμογές
Ιδανικό για εφαρμογές στη βιομηχανία συσκευασίας, συμπεριλαμβανομένων των τομέων ηλεκτρονικού εμπορίου, τροφίμων και ποτών, ηλεκτρονικών και συσκευών. Παράγει κυματοειδές χαρτόνι υψηλής αντοχής για ασφαλή μεταφορά και αποθήκευση αγαθών.
Διαθέσιμα μοντέλα
Μοντέλα 1400, 1600, 1800, 2000, 2200 και 2500 με πιστοποιήσεις CE και ISO.
Επιλογές διαμόρφωσης
Γραμμή παραγωγής κυματοειδούς χαρτονιού πέντε στρώσεων τύπου WJ-300-2500-II και παραλλαγή γραμμής παραγωγής μονής όψης για εξειδικευμένες βιομηχανικές απαιτήσεις.
Επιλογές προσαρμογής
Αυτόματη γραμμή παραγωγής κυματοειδούς χαρτονιού 3/5/7 στρώσεων υψηλής ταχύτητας με ακρίβεια κοπής ±1mm (ομοιόμορφη) και ±2mm (ανομοιόμορφη).
Ευελιξία λειτουργίας
- Αριστερή ή δεξιά κατεύθυνση λειτουργίας για να ταιριάζει στη διάταξη του εργοστασίου
- Προσαρμόσιμες επιλογές τάσης: 220v, 380v, 440v
- Μέγεθος εξοπλισμού: Lmx4.2*Wmx1.2*Hmx1.4
- Υψηλότερη ταχύτητα μηχανήματος: 100μ/λεπτό
Τεχνική υποστήριξη & Υπηρεσίες
Ολοκληρωμένη υποστήριξη, συμπεριλαμβανομένης καθοδήγησης από ειδικούς για την εγκατάσταση, θέσης σε λειτουργία επί τόπου, εκπαίδευσης λειτουργίας, αντιμετώπισης προβλημάτων, συμβουλών συντήρησης και προμήθειας ανταλλακτικών.
Συσκευασία & Αποστολή
Ασφαλής συσκευασία με προστατευτικά πλαστικά και ξύλινα υλικά. Αποστολή μέσω στιβαρών ξύλινων κιβωτίων ή ενισχυμένων μεταλλικών πλαισίων με ευέλικτες επιλογές, συμπεριλαμβανομένης θαλάσσιας, αεροπορικής και χερσαίας μεταφοράς.
Συχνές ερωτήσεις
Ποια μάρκα κατασκευάζει τη γραμμή παραγωγής κυματοειδούς χαρτονιού;
Κατασκευάζεται από τη μάρκα Gerun.
Ποια μοντέλα είναι διαθέσιμα;
Μοντέλα 1400, 1600, 1800, 2000, 2200 και 2500.
Πού παράγεται;
Παράγεται στην επαρχία Χεμπέι, Κίνα.
Τι πιστοποιήσεις έχει;
Πιστοποιήσεις CE και ISO.
Ποιοι είναι οι όροι πληρωμής και ο χρόνος παράδοσης;
Όροι πληρωμής T/T με χρόνο παράδοσης 20 ημερών.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Η ελάχιστη ποσότητα παραγγελίας είναι 1 σετ με δυνατότητα προμήθειας 100 σετ ετησίως.
Για τιμές και λεπτομερείς τεχνικές προδιαγραφές, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεών μας για προσαρμοσμένες προσφορές με βάση τις συγκεκριμένες απαιτήσεις παραγωγής σας.
