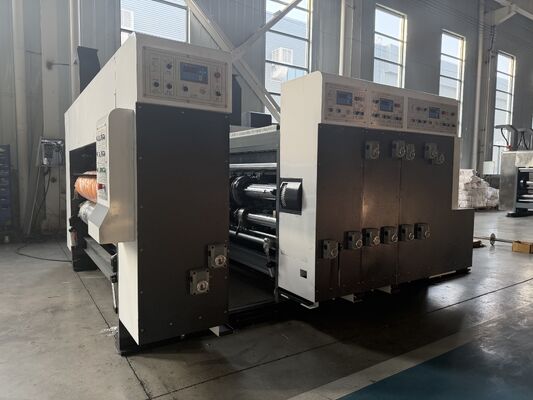

Κυματοειδές χαρτοκιβώτιο Flexo Εκτυπωτική μηχανή
Το Automatic Lead Edge Feeding Flexo Printing Rotary Slotting Machine αντιπροσωπεύει προηγμένη τεχνολογία κατασκευής για την παραγωγή κυματοειδούς χαρτοκιβωτίου, συνδυάζοντας τις δυνατότητες εκτύπωσης ακριβείας, σχισμής και κοπής σε ένα ενιαίο, αποτελεσματικό σύστημα.
Ⅰ. Μονάδα Σίτισης
Προηγμένη τεχνολογία τροφοδοσίας χαρτιού
- Κορυφαία τεχνολογία τροφοδοσίας χαρτιού στην επαρχία Ταϊβάν με άξονες τροχών τροφοδοσίας από χάλυβα χαρτιού
- Έγχρωμη οθόνη αφής 7 ιντσών HMI για επικοινωνία μεταξύ τμημάτων τροφοδοσίας, εκτύπωσης, αυλακώσεων και κοπής
- Τροφοδοσία χαρτιού με υποβοήθηση ανεμιστήρα αναρρόφησης με ελεγχόμενο κινητήρα με μετατροπέα συχνότητας για απόδοση ισχύος
- Η τοποθέτηση χαρτονιού αιχμής μειώνει τον αντίκτυπο του σφάλματος στο μήκος
- Ηλεκτρική ρύθμιση για αριστερό/δεξιό μετρητή στάσης και πλαίσιο σύρματος από χαρτόνι
- Τοποθέτηση με ένα κουμπί με σύστημα συναγερμού ασφαλείας και πνευματική μανδάλωση
- Υψηλής ποιότητας κάτω κύλινδροι σωλήνων από χάλυβα χωρίς ραφή με επίστρωση από καουτσούκ διπλής στρώσης
Ⅱ. Μονάδα εκτύπωσης
Ρολό πλάκας εκτύπωσης
- Διάμετρος: ￠295mm (συμπεριλαμβανομένης της διαμέτρου πλάκας ￠305mm)
- Υψηλής ποιότητας κατασκευή από χάλυβα με σκληρή επιχρωμίωση
- Ηλεκτρική περιφερειακή ρύθμιση 360° κατά τη λειτουργία ή τη διακοπή
- Λειτουργίες αυτόματου μηδενισμού και θέσης ανάρτησης πλάκας
Ρολό αποτύπωσης
- Υψηλής ποιότητας χαλύβδινος σωλήνας χωρίς ραφή με λείανση και ηλεκτρολυτική ακρίβεια
- Μηχανισμός ρύθμισης χωρίς οπισθοδρόμηση για ακρίβεια μετάδοσης
- Χειροκίνητη ρύθμιση micro gap με οθόνη κλίμακας (εύρος 0-12mm)
Μεταλλικό ρολό Anilox
- Πρόβολη κατασκευή για εύκολη εγκατάσταση και συντήρηση
- Κατασκευάζεται από την "Haili Roller" με επιλογές πλέγματος: 200, 220, 250, 280 γραμμές/ίντσα
- Πνευματική δράση πίεσης με αυτόματη ανύψωση
- Διατίθεται προαιρετικός κύλινδρος κεραμικού διχτυού (200-400 γραμμές/ίντσα).
Ρολό από καουτσούκ
- Υψηλής ποιότητας χαλύβδινοι σωλήνες χωρίς ραφή με επιφάνεια από καουτσούκ Ding Qing
- Τρίψιμο ακριβείας CNC για ακρίβεια
- Λεπτή ρύθμιση ατέρμονα γραναζιού διπλής βαθμίδας 1:200
Σύστημα τροφοδοσίας μελανιού
- Πνευματική αντλία μελανιού τύπου διαφράγματος μονής κατεύθυνσης με φιλτράρισμα
- Αυτόματος εντοπισμός ποσότητας μελανιού με σύστημα συναγερμού
- Διαφανείς σωλήνες παροχής μελανιού και κύπελλα αποθήκευσης
Ⅲ. Μονάδα αυλακώσεων
Έλεγχος λειτουργίας οθόνης αφής
- Σύστημα αυτοματισμού προγραμματισμού PLC με εισαγωγή δεδομένων για διαστάσεις χάρτινου προϊόντος
- Αυτόματη τοποθέτηση με ένα κουμπί με δυνατότητα χειροκίνητης μικρορύθμισης
- Έλεγχος κινητήρα μετατροπέα συχνότητας Delta επαρχίας Ταϊβάν
Εγκοπή με έλεγχο από υπολογιστή έξι αξόνων
- Κατασκευή με σχισμές με διπλό μαχαίρι μονής άξονας με εσωτερική σχεδίαση δοντιών
- Μαχαίρια αυλακώσεων κανονικού πάχους 7mm με υλικό από κράμα χάλυβα
- Τεχνολογία γραμμικής ράγας οδηγού για σχισμές ακριβείας
- Σύστημα αυτόματης ρύθμισης με δέκα βίδες
Pre-pressing και Line Pressing
- Άνω και κάτω άξονες από χάλυβα υψηλής ποιότητας με δυναμική ισορροπία
- Τέσσερις ομάδες τροχών συμπίεσης γραμμής για την αποφυγή σύνθλιψης του χαρτονιού
- Χειροκίνητη ρύθμιση διακένου με εμβέλεια 2-12mm
Ⅳ. Μονάδα κοπής
Ρολό πλάκας μαχαιριού
- Εξωτερική διάμετρος: 260 mm
- Χυτός χάλυβας υψηλής ποιότητας με επιφανειακή λείανση και διόρθωση ισορροπίας
- Τρύπες μπουλονιών 10M με αξονική απόσταση 100mm
- Ύψος κοπτήρα: 25,4 mm
Καουτσούκ ρολό (Άνω κύλινδρος)
- Διάμετρος: < ￠295,5 mm (διάμετρος ελαστικού μαξιλαριού: 311,5 mm)
- Λαστιχένιο μαξιλαράκι γρήγορης αλλαγής με αντοχή στη φθορά
- Ηλεκτρική ρύθμιση κενού με μηχανισμό ασφάλισης αέρα
- Εγκάρσια συσκευή οδήγησης 50mm για ομοιόμορφη φθορά
Στοιχεία συστήματος Drive
- Ελικοειδής μετάδοση γραναζιών υψηλής ακρίβειας με κράμα χάλυβα 20GrMnTi
- Σύνδεση χιτώνιο τάνυσης χωρίς κλειδί για λειτουργία μηδενικού κενού
- Αυτόματο σύστημα λίπανσης με ψεκασμό
- Κύριος κινητήρας μετατροπέα συχνότητας "Dongli" με ελεγκτή Delta Province Taiwan
- Η NSK εισήγαγε κύρια ρουλεμάν με εγχώρια ρουλεμάν Wahalo
- Ηλεκτρικά εξαρτήματα Zhejiang Zhengtai ή Schneider
Τεχνικές Παράμετροι
| Παράμετρος |
Προσδιορισμός |
| Ταχύτητα Εργασίας |
130 τμχ/λεπτό |
| Μέγιστο μέγεθος σανίδας τροφοδοσίας |
900*2100 χλστ |
| Ελάχιστο μέγεθος σανίδας σίτισης |
250*600 χλστ |
| Μέγιστη περιοχή εκτύπωσης |
900*2000 χλστ |
| Τυπικό πάχος πλάκας |
7,2 χλστ |
| Προσαρμοσμένο πάχος χαρτονιού |
1-12 χλστ |
| Ακρίβεια εκτύπωσης |
±0,5 mm |
| Ακρίβεια αυλακώσεων |
±1,5 mm |
| Ακρίβεια κοπής μήτρας |
±1 mm |
Συσκευασία και αποστολή
- Αδιάβροχη και αντικραδασμική συσκευασία κατάλληλη για οδικές μεταφορές μεγάλων αποστάσεων
- Σχεδιασμένο για διάφορες καιρικές συνθήκες
- Περιλαμβάνεται πλήρες σετ εγχειριδίων συντήρησης και λειτουργίας
Οι υπηρεσίες μας
Ε: Πώς είναι η εγγύηση του μηχανήματος;
Α: Περίοδος εγγύησης: 12 μήνες από την ημερομηνία αποστολής. Η εγγύηση αποκλείει κακή χρήση, τυχαία ζημιά ή σφάλμα χειριστή. Κατά τη διάρκεια της εγγύησης, προμηθεύουμε ανταλλακτικά. Επικοινωνήστε μαζί μας για λεπτομερή υποστήριξη μέσω φωτογραφιών και βίντεο.
Ε: Τι λέτε για την εξυπηρέτηση μετά την πώληση;
Α: 24/7 online υποστήριξη μέσω email, Skype, WeChat, WhatsApp. Επίλυση προβλημάτων μέσω βίντεο/εικόνων. Εγγύηση ενός έτους για αντικατάσταση ανταλλακτικών.
Ε: Είναι ασφαλής η πληρωμή για συνεργασία για πρώτη φορά;
Α: Η επαλήθευση βίντεο σε κάθε σύνδεσμο παραγωγής εγγυάται την παραλαβή του προϊόντος. Δεχόμαστε διάφορες ασφαλείς μεθόδους πληρωμής όπως απαιτείται.
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας; Μπορείτε να στείλετε δείγματα;
Α: Ελάχιστη ποσότητα: 1 σετ. Ως εξοπλισμός μηχανημάτων, τα δείγματα δεν είναι εφικτά. Παρέχουμε λεπτομερείς προδιαγραφές, βίντεο και αναλυτικές πληροφορίες προϊόντων.
